Нужен простой коммутатор питания
функц схема на рисунке
КАК сделать на полевике(-ах)?
ТОК коммутации 3-100 мА, управление: лог. уровни от аврки
Коммутация по ПЛЮСУ!
А1-коммутатор
Прошу прощения за тупизм..........
Мож у кого готовые решения есть, нарисуйте схемочку, респект ответившим!

тут на форуме тема есть про транзисторы там усё написано

P-канальный мосфет же.

2 мур , ну покажите ГДЕ?
2 RootAdmin ну други , что мосфет и , что П-канальный я знаю,
я слезно просил схемочку нарисовать....

Добавлено спустя 5 минут 38 секунд:

wallera писал(а):Мож у кого готовые решения есть, нарисуйте схемочку, респект ответившим!

вопрос поставлен конкретно, пользоваться гуглом я умею,читать 100500 страниц форума - я бы за помощью сюда не обращался....

--------------------------------------------------------------------

Myp писал(а):тут на форуме тема есть про транзисторы там усё написано

RootAdmin писал(а):P-канальный мосфет же.

"Махал руками, долго бился головой о стену, ну в общем ушел от ответа"(Щютка)

Если на выходе нужен сигнал пропорциональный входному то все сложней - надо операционный усилитель добавить - т.е. усилить его выход полевым транзистором.

если на выходе вкл - выкл то:

wallera писал(а):Нужен простой коммутатор питания

начало: https://www.google.ru/search?q=%D0%BF%D ... 3&ie=UTF-8

Далее есть спец ключи серии IPS

Есть очень мощные верхние ключи в интернет магазине http://mkpochtoi.ru

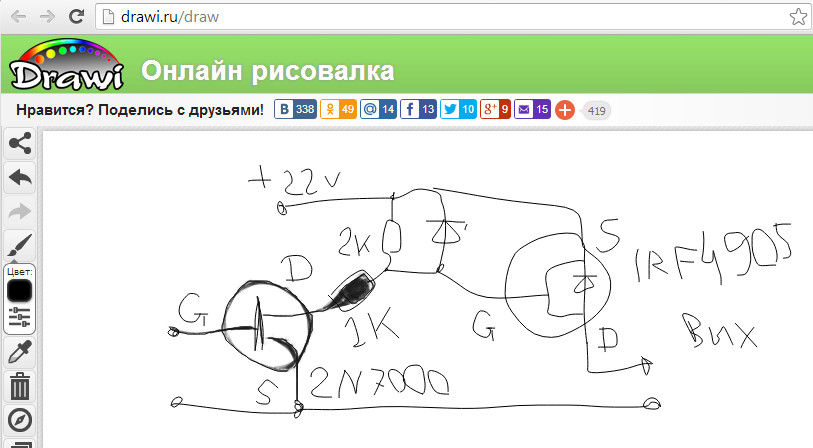

И схема - сигнал подаете на затвор 2N7002 (или логик типа irlml2083) - он открывается и его сток через резистор 1 кОм тянет вниз затвор П-полевика (например IRF4905 или маломощные irlml6402 или КП507А) и его сток подает питание в нагрузку (его исток подключен к питанию). З-И п-полевика зашунтировать резистором 2 кОм и стабилитроном на 10-15 вольт.

Можно сборку n p полевиков в SO-8 использовать типа IRF73xx

wallera писал(а):"Махал руками, долго бился головой о стену, ну в общем ушел от ответа"(Щютка)

во:
forum11/topic3323.html#p42384

2 avr123.nm.ru респект!
подскажите стабилитрон зачем?
я хочу использовать сборку IRF7343 - пойдет?

wallera писал(а):подскажите стабилитрон зачем?

Чтоб полевику плохо не стало, у него есть параметр Vgs max, его превыщать некошерно

транзистор http://www.irf.com/product-info/datashe ... rf7343.pdf подойдет.

если оба резистора взять по 1 ком (или другие одинаковые) то стабилитрон не нужен. возможно симметричный стабилитрон на 20 Вольт встроен в переход з-и полевика.

Спасибо друзья буду пробовать..............отпишусь
