**ModelMen** » 24 фев 2014, 17:48

Ребята, помогите, пожалуйста, начинающему

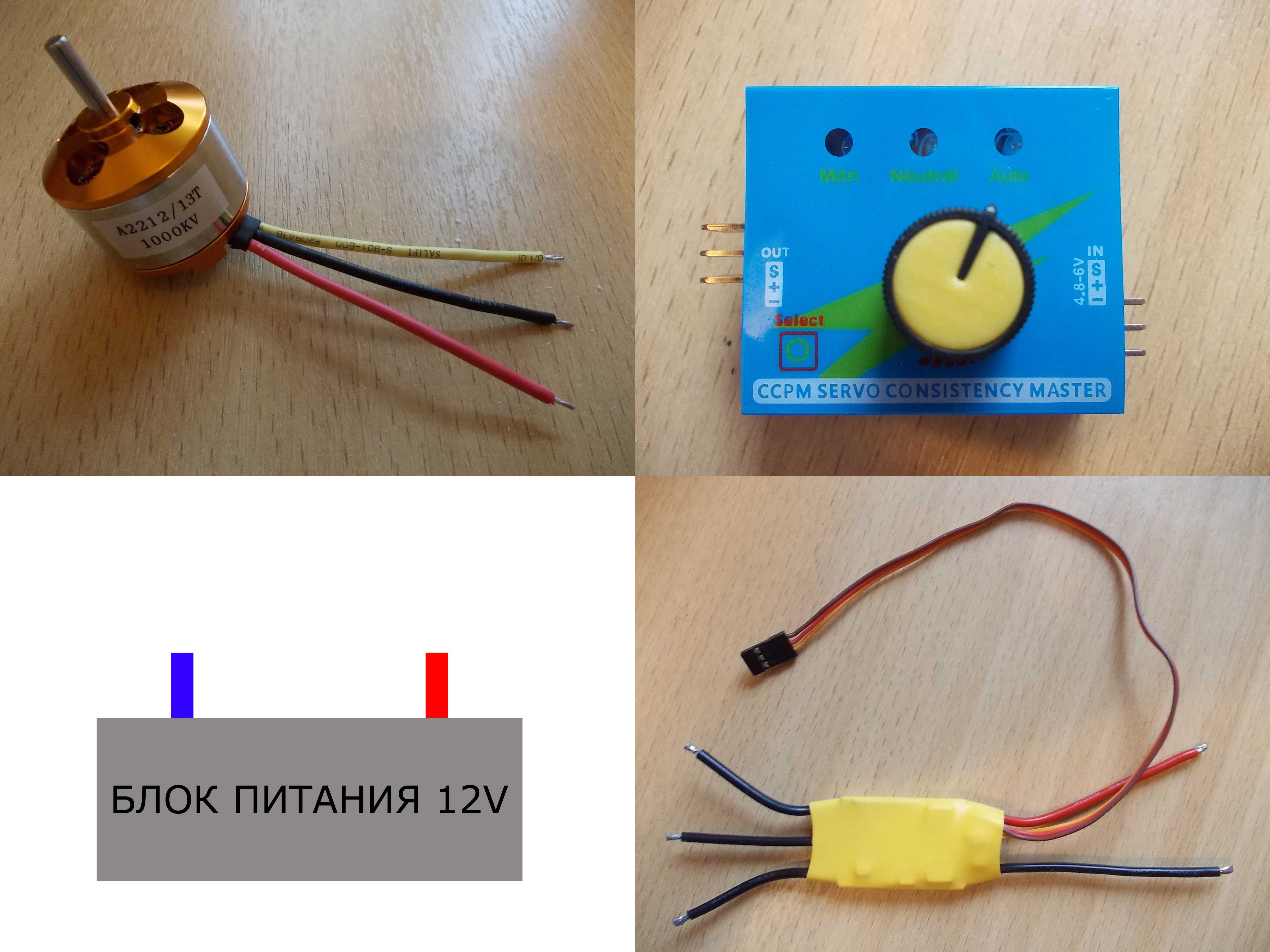

Помогите собрать цепь из комплектующих, изображённых на прикреплённом фото:

**Nesenin** » 24 фев 2014, 18:02

а как же гугл?

**ModelMen** » 24 фев 2014, 18:07

Nesenin писал(а):а как же гугл?

Я попросил помочь, а не сослать меня в гугл.

**Myp** » 24 фев 2014, 18:30

ссылка в гугл самая лучшая помощь

подключается просто, к блоку питания подключаешь ту жёлтую фигню, проводок с разъёмом из жёлтой фигни втыкаешь в сервотестер, 3 провода мотора соединяешь с оставшимися тремя проводами.

**Nesenin** » 24 фев 2014, 18:33

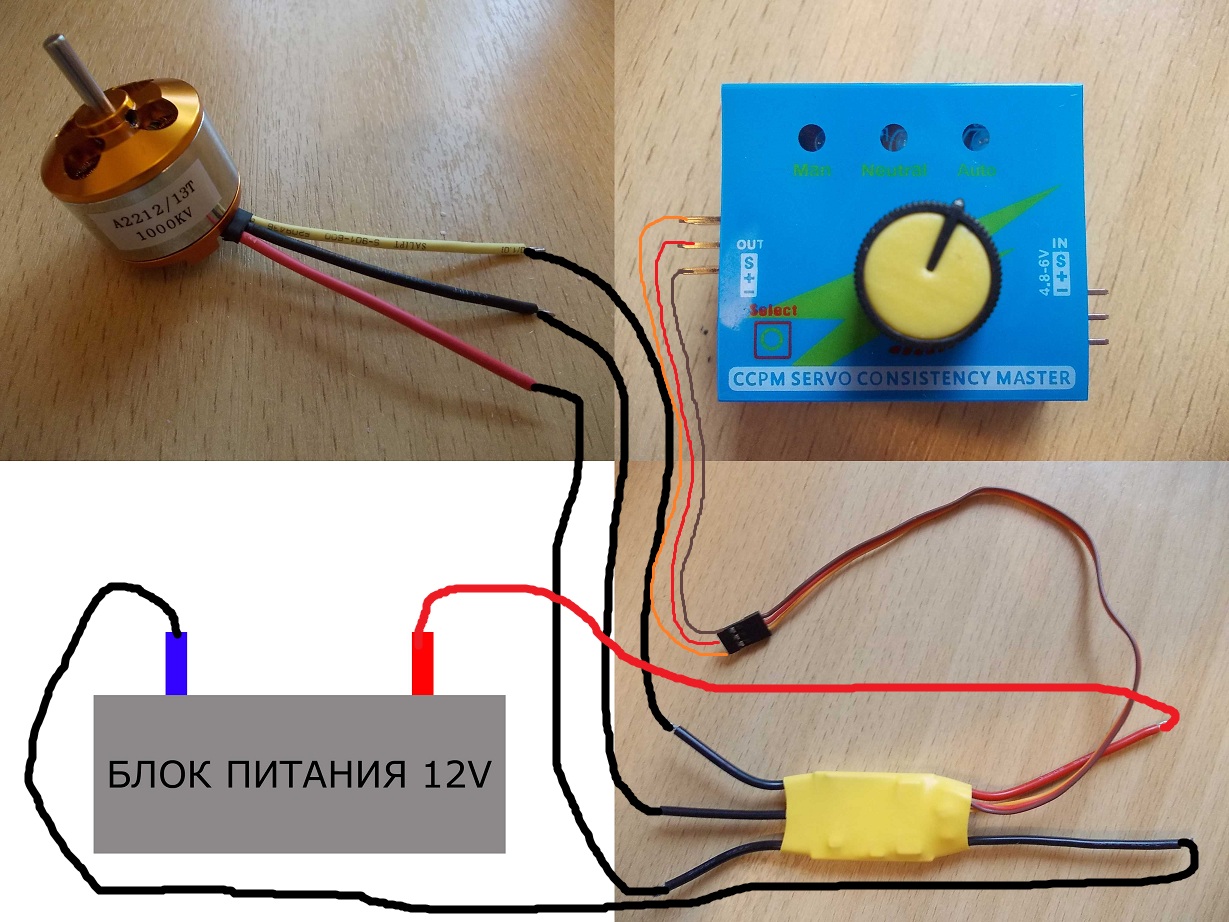

пыщ

**ModelMen** » 24 фев 2014, 18:37

Nesenin писал(а):пыщ

, спасибо!
Сбоку на тестере (на фото справа) есть ещё три контакта с подписью "IN 4.8-6V" для чего этот вход? Я думал тестеру нужно питание.

**Nesenin** » 24 фев 2014, 18:44

нужно. регуляторы для двигателей бывают с выводом питания логики (5В) и без. если не заработает надо отдельно запитать тестер.

**ModelMen** » 24 фев 2014, 19:28

Контакты, что слева у тестера, их там 9 штук, т.е. три комплекта по три контакта, я сразу тыкнул разъем параллельно плате, а в Интернете вижу в некоторые тестеры нужно вставлять разъем перпендикулярно. Наверное в моём случае разъём всё таки вставляется параллельно плате?

Добавлено спустя 37 минут 9 секунд:
Re: Схема включеник беcколлекторного электродвигателя с тестором

Всем спасибо
