Всем доброго времени суток !!!
В схеме использую ATmega8, Программа состоит в следующем- при нажатии на кнопку программа считывает нажатие кнопки с входа МК и подаёт высокий уровень на выход МК. Мультиметром измеряю приходит 5 вольт на выход МК при нажатии кнопки. Но когда к выходу подсоединяю оптопару или светодиод, то напряжение сразу просаживается до 1.7 вольта. Светодиод горит очень тускло, а оптопара вообще не срабатывает (((
Подскажите пожалуйста где искать неисправность !
Зарание очень благодарен !

Добавлено спустя 15 минут 39 секунд:

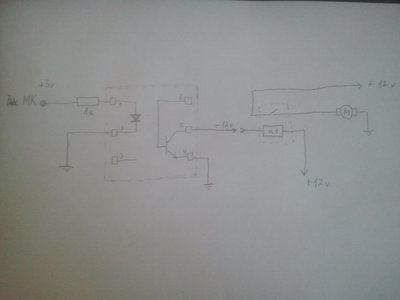

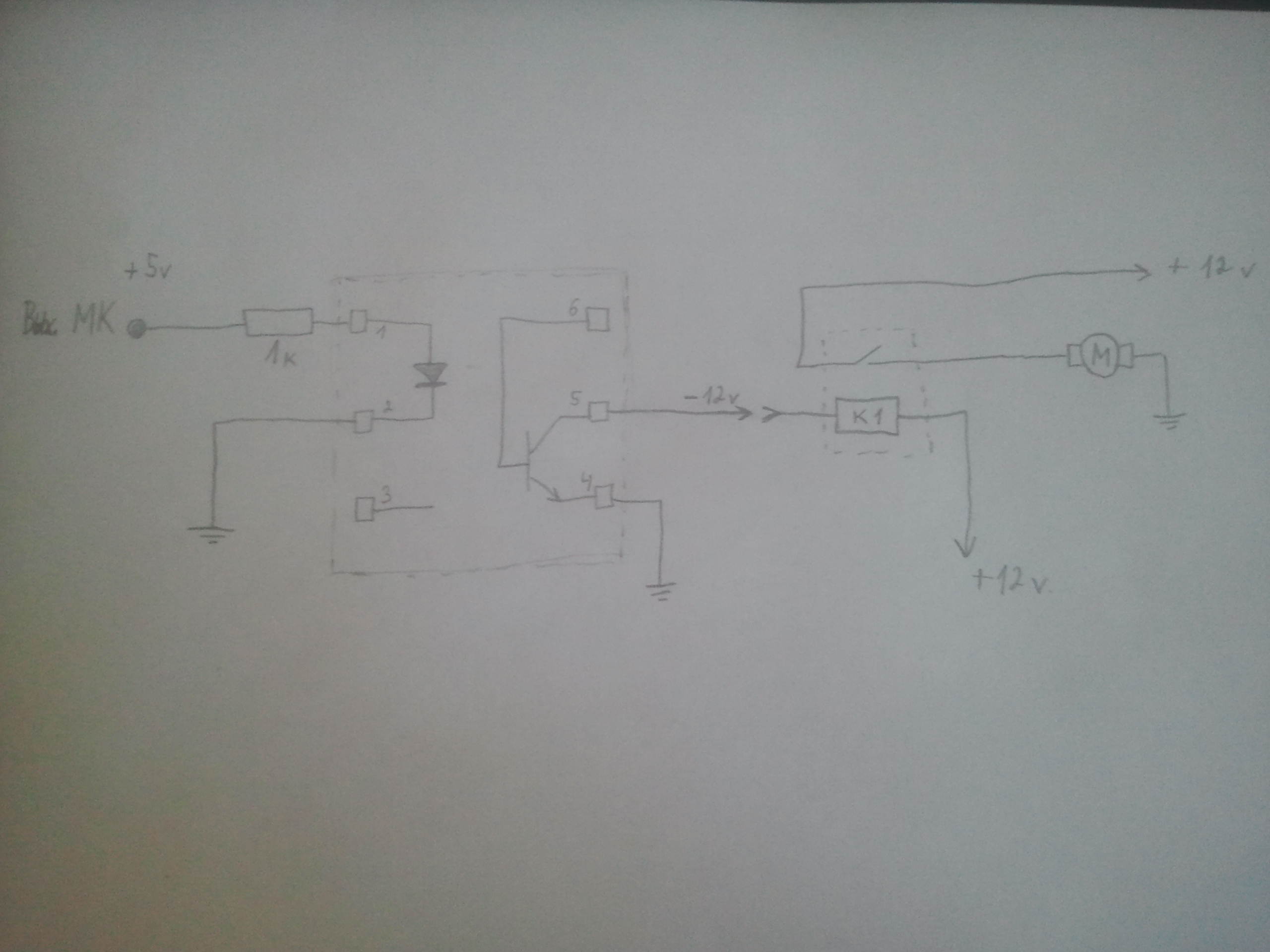

Вот схема !
Нужно включить слабым сигналом от МК мощную нагрузку в виде электромотора на 12 вольт

Максимальный ток, который может потянуть на себя ножка порта – не более 30 миллиампер. Если светодиод (СД) или ИК СД оптопары требует больший ток, то естесно просадка обеспечена. В таких случаях на СД (любой) ставится, например, транзисторный ключ. Реле тоже включено очень, мягко говоря, рисковано... Хотя, конечно, неизвестно что за оптопара применена...

Оптопара 4n35
Подскажите как правильно подключить оптопару ?
Хочу попробывать управление низким уровнем, может поможет....

Оптопара подключается по разному (вариантов несколько), вот один из них: транзистор npn; в цепь коллектора ИК СД оптопары, а на базу с МК резистор 4к-10к... Только зачем все эти "городульки" (оптопара, реле, транз. ключи...) Достаточно одной таблэтки... Ой! Одного мосфета IRLххх и полный порядок

С мосфетами не работал ещё, не знаю как нужно, тоесть пробывал давненько но не получилось (((
Потом работа и любимое хобби оставил больше чем на год...
Сейчас решил вспомнить всё и узнать новое)
Замерил напругу, что-то фигня какаета творится, то контроллер нормальную напругу выдаёт, то выпендривается ((((
Сейчас выдаёт 1,34 вольта ((((

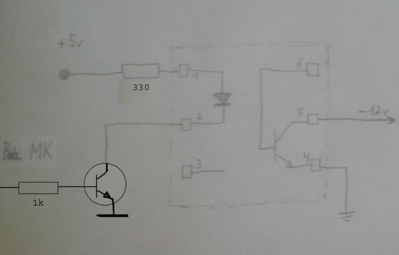

можно так

Спасибо, сейчас попробую )

Заметил резистор 1к на ИК СД - это же очень много! Ток при этом резисторе 5мА... Естесно что тускло светится! Вспоминаем закон Ома, смотрим какой ток требуется светодиоду, расчитываем резистор - радуемся

Сейчас выдаёт 1,34 вольта

меж чем и чем вольтметр включен?
Да, так лучше. Только ещё -12в СТЕРЕТЬ НА,,,! (что колекторе фототранзистора) Мотор подключать таким же образом через ключ, только уже мощный транзистор. Или реле, но тоже через ключ. Просто фототранзистор нагружать на 12-ти вольтовое реле = убить фототранзистор!

Думаю может контроллер не исправен ?)
1.34 замерил между минусом батареи и портом контроллера

Maxiik писал(а):Мультиметром измеряю приходит 5 вольт на выход МК при нажатии кнопки. Но когда к выходу подсоединяю оптопару или светодиод, то напряжение сразу просаживается до 1.7 вольта.

Если такая просадка при токе всего 5 мА, то напрашивается вопрос, а ты не забыл регистр направления порта настроить?
Похоже что у тебя порт на вход работает, и ты периодически включаешь/выключаешь встроенную подтяжку состояние которой зависит от того, что ты пишешь в соответствующий разряд выходного регистра

Порты вроде правильно настроил, сейчас ещё раз перепроверю....

заодно проверь источник питания. Подцепи к нему свою светодиодную цепочку, не просядит-ли напряжение?

Спасибо большое за помощь !!!
В итоге просто получилось сделать через транзисторный ключ *)
Проблема, как я понял, была и осталась в плохих контактах на макетной плате, то есть контакт то его нету, мучение было )
У меня такая макетка в которой нужно проводочками соединять без пайки...
В итоге устройство собрал и всё заработало )
Теперь нужно сделать нормальную плату и всё жёстко спаять )

Добавлено спустя 25 секунд:
Использовал кт829б

Добавлено спустя 17 секунд:
Использовал кт829б
