Подскажите пожалуйста, как защитить микросхему drv8833. Из-за кривых рук однажды не так вставил Li-Pol аккум на 7,4. В итоге полностью сгорел танталовый конденсатор, который перед стабилизатором и самое главное ДД Drv8833. Минус от батарейки сразу же идет на микру, может туда поставить предохранитель или диод? Мне нужен самый простой, но надежный способ защитить эту микру.

Варианты:
- диод последовательно в цепь питания, лучше Шоттки (минус - будет немного напругу)
- предохранитель (не факт, что спасет, но вообще-то полезен по-любому, особенно с литиями)
- поставить разъем питания, который невозможно воткнуть не так(тысячи их!)
- поставить разъем таким образом, чтобы было пофигу, как втыкать(скажем, трехконтактный, в центре плюс, крайние контакты - земля)

Спасибо

Диод можно и просто по питанию - катод к VCC анод на землю. При неправильном подключении - сгорит диод.

RootAdmin писал(а):Диод можно и просто по питанию - катод к VCC анод на землю. При неправильном подключении - сгорит диод.

Сгорит он моментально, а дальше как карта ляжет - если сгорит на пробой, то похужает акку, ести на разрыв - схема все равно сгорит. Так что лучше не надо.

такс, надо ставить полевик, так, чтобы когда полярность нормальная - он открывался, обратная - был закрыт.

ПС в чем плату проектируете ?

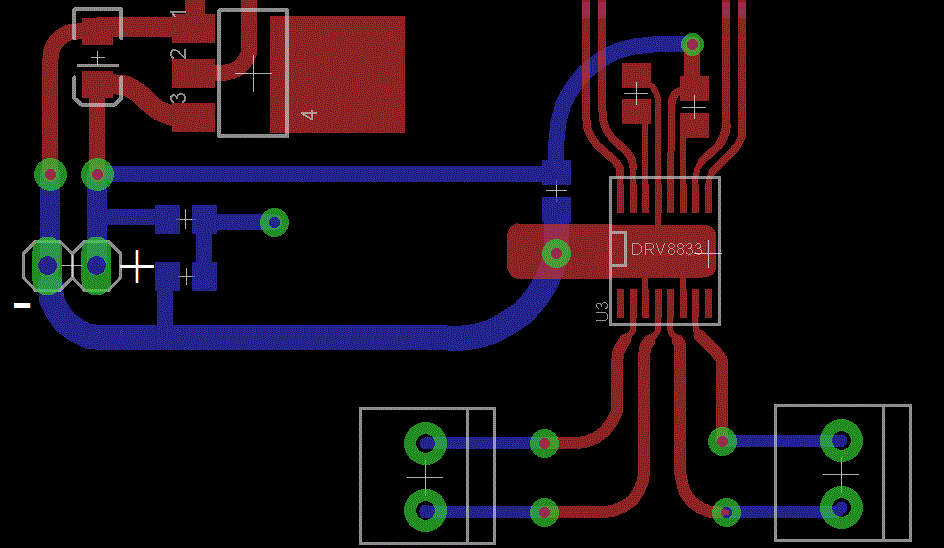

Это Eagle. Плата уже давно собрана, поэтому вариант только навесными компонентами что то сделать

о, уже до транзисторов дошли. не прикалывайтесь. или диодный мост или штекеры, которые нельзя не так соединить или трёхпиновые штекеры. и никаких городушек

На платке с драйвером от пололу защита от переполюсовки сделана именно на полевике. Во всех отношениях она идеальна: и защищает, и падение маленькое.

защиты там не больше чем у диодов, да и смысла в защите не особо много. а вариантов с минимумом городушек в данном случае только 2 - двухпиновый c "ключем" или трёхпиновый коннектор.

в чем проблема 1 полевика с резистором ?!

тем, что 1 транз с резюком эт не мост на 4х полевиках и тем более не активный мост, который чуть-чуть лучше моста на шотках. тем, что если надо не выпрямлять, а просто защиту от перепольсовки сделать, то парочка шоттки опять таки сделают всё тож самое не хуже + на проводах не будет непонятной загагулины, запаяной сикось-накось. тем, что ни мост, ни транз можно вообще не паять на шнур.

на счет 3х пинового не пойму. С питанием по центру, можно же все равно не правильно подключить

если так рассуждать, то ни транзисторы, ни диоды, ни штекеры вас не спасут. всё-равно провода от этого хозяйства к плате не так можете подсоединить.
если вы напаяли не круглый разъём, а штырьевой или с клемами, можно и по другому. так сложилось, что цвета проводов обычно что-то да значат. чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" (у так сказать "хоббийных" аккумуляторв никаких других кроме красного еще ни разу не видел). рисуете на плате возле разъёма "+" и "-" и по ним ориентируетесь. если у вас по цвету проводов, идущих от аккумулятора нельзя ничего понять, садите на эти провода термоусадку или обматываете изолентой нужного цвета и всё. перепутать можно будет только в темноте или с ветром в голове.

вот именно ветер в голове
