**elmot** » 01 фев 2013, 22:30

Тогда диод Шоттки в разрыв провода питания. Полувольтом питала придется пожертвовать.

**AndreW82** » 02 фев 2013, 11:04

Angel71 писал(а):...чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" ...

белый в паре с черным будет "+", а в паре с красным - это "-" :wink:

**CyberLab** » 02 фев 2013, 13:09

В разрыв питания установить самовосстанавливающийся предохранитель или резистор с нулевым сопротивлением, а после него припаять диод на хх Ампер параллельно питанию.
При переполюсовке питания, ток пойдет через диод и сгорит предохранитель

**Romikgy** » 02 фев 2013, 19:25

Angel71 писал(а):если так рассуждать, то ни транзисторы, ни диоды, ни штекеры вас не спасут. всё-равно провода от этого хозяйства к плате не так можете подсоединить.
если вы напаяли не круглый разъём, а штырьевой или с клемами, можно и по другому. так сложилось, что цвета проводов обычно что-то да значат. чёрный как правило это земля ака "-". красный, белый, желтый,... это как правило "+" (у так сказать "хоббийных" аккумуляторв никаких других кроме красного еще ни разу не видел). рисуете на плате возле разъёма "+" и "-" и по ним ориентируетесь. если у вас по цвету проводов, идущих от аккумулятора нельзя ничего понять, садите на эти провода термоусадку или обматываете изолентой нужного цвета и всё. перепутать можно будет только в темноте или с ветром в голове.

диодный мост решит проблему...

**CyberLab** » 02 фев 2013, 20:10

На диодах будет падение напряжения

**Romikgy** » 02 фев 2013, 21:26

будет , но не будет проблем с полярностью... или без не будет проблем с падением , но будет проблема с полярностью, решать тем кто делает...

**CyberLab** » 02 фев 2013, 21:37

Диод + восстанавливающийся предохранитель и не будет проблем с падением и с полярностью

**Angel71** » 02 фев 2013, 21:51

Romikgy, в первой строчке это было про возможность напаять на шнурок деталюжки и потом идущие от них проводки к плате неправильно подключить.
CyberLab, думаете на полевиках не падает? бросьте. хорошо, ну упадёт у вас на диоде максимум 0.2-0.5в, дальше что?

**Dmitry__** » 02 фев 2013, 22:21

А где такие полевики дают, которые с одним резистором дают защиту от переполюсовки?
Там как бы есть паразитный диод с обратной полярностью, как раз включается при переполюсовке, хороший такой диод

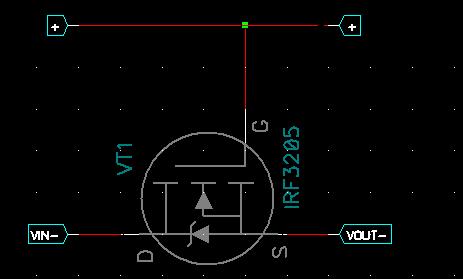

**Duhas** » 02 фев 2013, 23:03

вопросы ?

**Dmitry__** » 02 фев 2013, 23:15

Напряжение на затвор относительно стока?

вопросы ?

**CyberLab** » 02 фев 2013, 23:17

У топикстартера напряжение аккумулятора 7,4в, а у IRF3205 Gate-to-Source Voltage ± 20
Вопос: На сколько вольт, будет падение напряжение на транзисторе, если на затворе будет 7,4в?

**Duhas** » 02 фев 2013, 23:24

тролльте зеркало в следующий раз.. вам что, общения не хватает ?

сори за офф остальным.

ПС диодик там специально нарисован.. про напряжения больше допустимых между истоком и затвором - стабилитрон с резюком в помощь.

падение, во-первых, не больше чем на паразитном диоде, во-вторых, для указанного ключа при 10А нагрузки не более 0.2В падения на канале при 7В на входе, в-третьих логик левел мосфеты никто не отменял...

**Dmitry__** » 02 фев 2013, 23:27

Не я тролль, а ты чайник

Повесь резистор где должна быть нагрузка и поводи пальчегом по схеме, когда на затворе будет открывающее напряжение относительно истока

Добавлено спустя 1 минуту 12 секунд:
А еще лучше, умник, поизучай схемы защит аккумов, узнаешь много интересного

**Duhas** » 02 фев 2013, 23:28

повешу кондер где нагрузка, и идите лесом, товарищ. дальнейшее обсуждение готов продолжать с теми, у кого есть вопросы.
