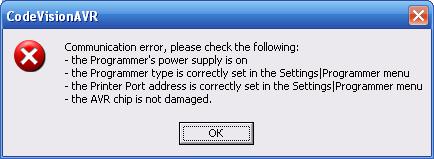

Вчера спаял программатор "5 проводков", провода от LPT вилки припаяны к гнезду для корпусов DIP 40. 4 провода Reset, MOSI, MISO, SCK подключены через резисторы на 100 Ом. Сажаю МК Atmega162 16PU в гнездо и подключаю к LPT порту на ПК - реакции нету, в диспетчер устройств он тоже никак ни отображается, так и должно быть? В CodeVisionAVR в programmer settings поставил настройки как на скриншоте 1, после зашел в Chip Programmer->Read и там считать фьюзы на что вылетело окно с ошибкой в скриншоте 2. В чём собственно может быть дело? LPT порт на компе работает! Или я ,что то не так делаю? И разве не надо на ножку Vcc МК подавать питание?

Почему 4провода, а не 5? Или GND автоматом подразумевается? (описать нужно всё, только тода можно установить правильный диагноз)
Питание, чаще всего надо. Хотя у меня всяческие тиньки могут без питания шиться, меги только с питанием +5в.

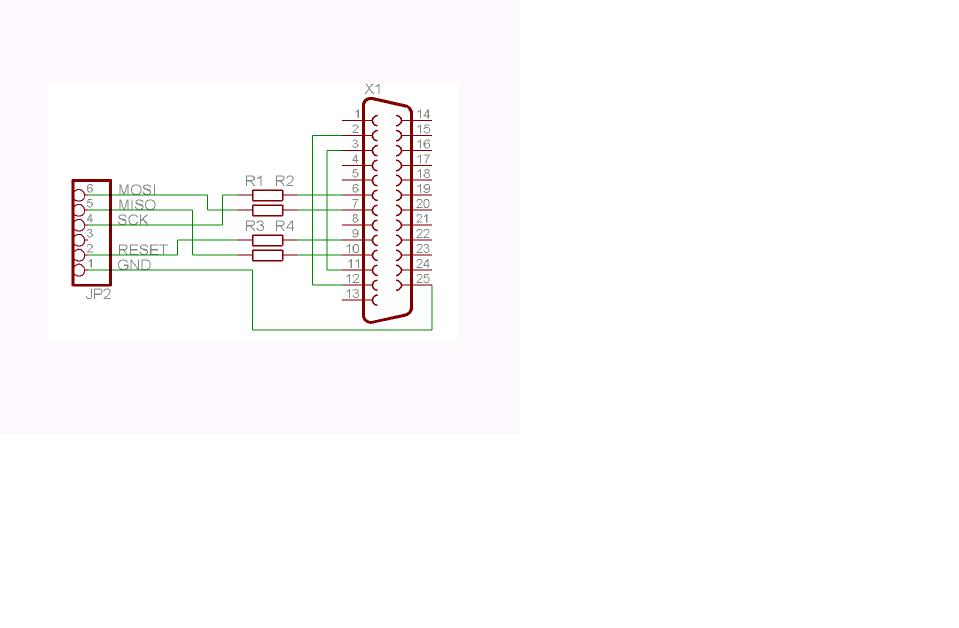

У меня схема как и у вас во вложении - 5 проводов, 4 провода через резисторы по 100 Ом подключины и еще у вилки ножки с 18 по 25 пропаяны к одному GND проводу ведущим к МК. Щас начал прозванивать провода - оказалось, что 25 и еще пару ног недопаяны к GND и не прозваниваются.

чем микроконтроллер запитан? микроконтроллеру надо дать питание 5 вольт, и когда он включится его можно программировать через 5 проводков

Да ничем я его не питал - просто спаял по схеме и воткнул в LPT. Получается надо сначало запитать МК, а потом его к LPT подключать. А 25-ю ножку вилки и землю МК кинуть на минус источника питания МК?

ИМХО, с USB взять +5, да и всех делов.

1.

Vovan писал(а):меги только с питанием +5в.

2.

Мур писал(а):микроконтроллеру надо дать питание 5 вольт

3.Микроконтроллер запитать.
4.-ист.пит.=GND=общ.провод=25вывод=-пит.МК. т.к. "+" без "-" как воробей на проводе

kyc0k писал(а):Да ничем я его не питал - просто спаял по схеме и воткнул в LPT.

ну ты же не будешь пытаться включить компьютер не втыкая его в розетку 220 вольт?
так почему же ты решил что МК будет работать просто так, без питания?
