Здравствуйте уважаемые участники форума.
Хочу Вас попросить, помогите, пожалуйста. На you tube нашел игрушку-робота (жук?) и решил сделать для ребенка. Я не знаю можно здесь выложить ссылку или нет, поэтому если в поисковике напишете вот это < John Park builds some lively and…> то уже разберётесь. Теперь к проблеме. Дело в том, что в роде-бы все сделал, как там показано, но моторчик при нажатии “кнопки” останавливается. Он должен вращаться в другую сторону. Пробовал менять плюсы минусы, провода сто раз перепаивал и ничего. Может кнопка не та. В магазине называется концевик. Посоветуйте, пожалуйста, как это сделать. Может, нарисуете?
PS: Судья по тому что здесь на форуме выдел, вряд-ли кто-то будет заниматься с таким дилетантом как я, тогда может дадите силку на сайт для совсем начинающих.
Спасибо.
С уважением, Ярослав.

да ладно, у нас на форуме все любят дилетантов, каждый по своему правда)))

схема то есть от робота? на видео тока видно что припаивают что-то куда-то. там без поллитры не разобраться.
хорошо бы схему во первых посмотреть, во вторых почитать буквенное описание того что должно получиться
а в третьих давай фото того что у тебя получилось, будем разбирацца)

На самом деле, это очень добрый форум. ^__^
Здесь можно оставлять любые ссылки, за исключением некоторых случаев, когда ссылки оставляются явно исключительно для рекламы и раскрутки какого-либо ресурса. Но это явно не ваш случай. Если ролик на ютубе, то его можно вставить прямо в сообщение, воспользовавшись тегом, кнопка которого есть в стандартном ответе.

Здравствуйте "Myp"!
Там после сборки показывается, как он работает. Фото выложу в течение часа.
Спасибо.
С уважением, Ярослав.

Добавлено спустя 3 минуты 31 секунду:
Здравствуйте "Legion"!
Спасибо, здесь ссылка.
http://www.youtube.com/watch?v=5N3MGUrK ... plpp_video
С уважением, Ярослав.

Это делается так: берется код видео из ссылки - 5N3MGUrKb14, выделяется, и жмется кнопка "youtube" (крайняя справа на форме стандартного ответа). Получается так:

Ясно, спасибо.

Добавлено спустя 27 минут 50 секунд:

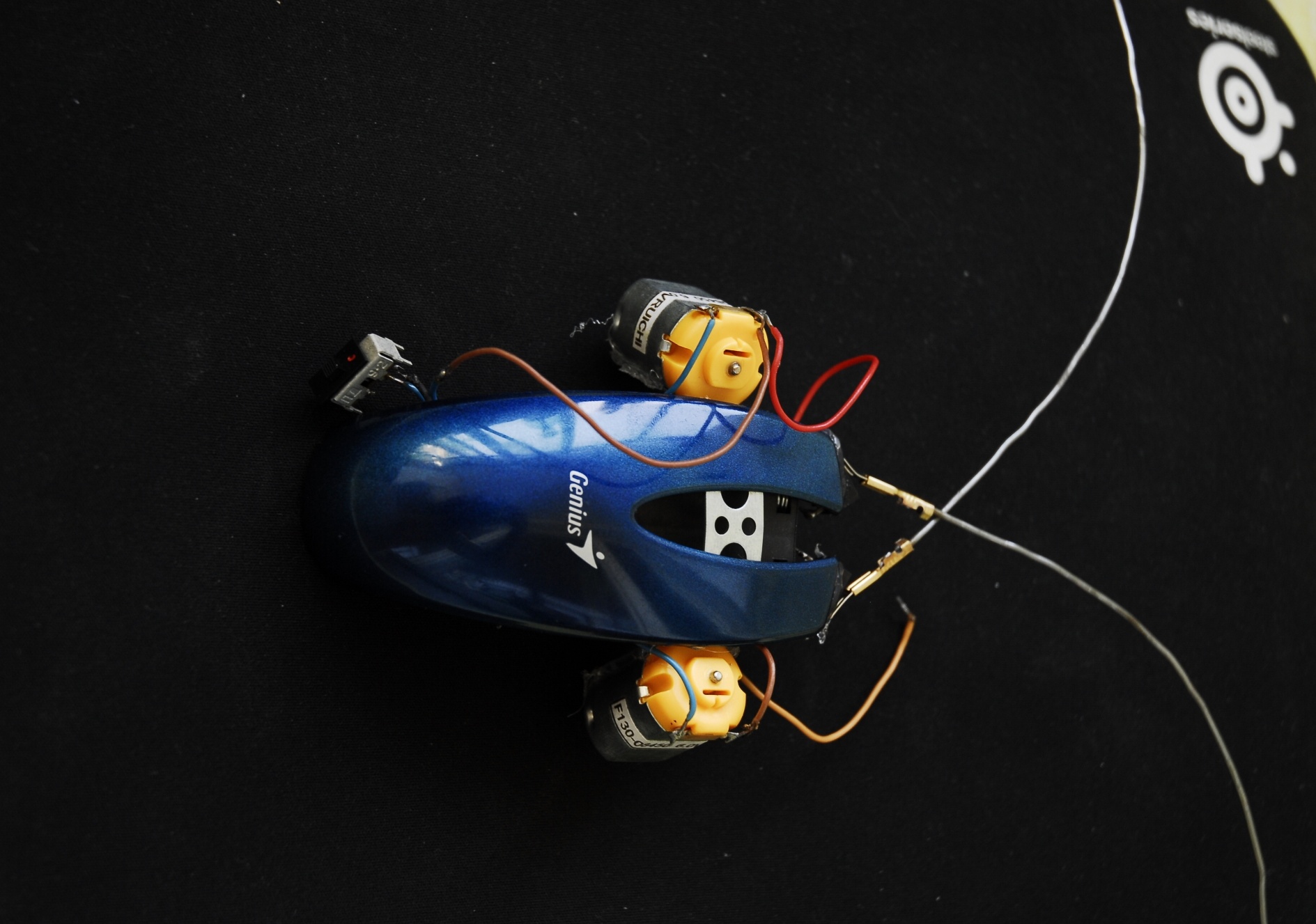

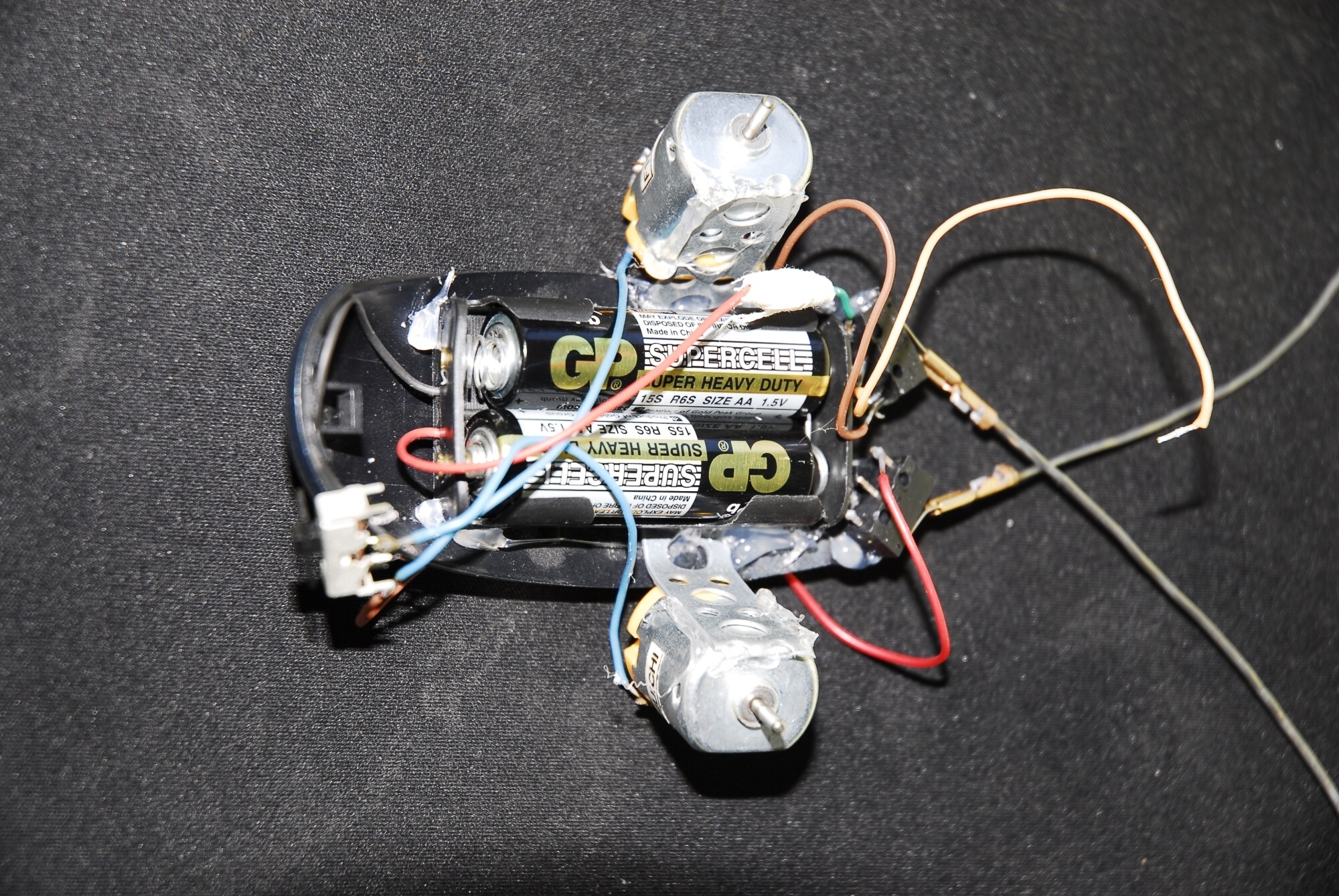

Здесь фото. Сильно не ругайте, я никогда не занимался роботами, паянием, механикой… Просто хочу в это втянут сына(4года) и мне самому очень интересно и нравится. Раньше игрушки выбрасывали или дарили, теперь их разбираем и копим запчасти на будущее. Но пока начинаем и учимся.

ИМХО по видео с ютуба схему собирать, мягко говоря, не удобно...
Очевидно речь идет о сдвоенных концевиках, т.к. только одним концевиком "переполюсовку" (реверс) мотора не осуществить. И хотя, на видео видно что концевики не сдвоенные (хотя там есть один кадр где мелькают другие концевики), тем не менее правильно было бы заглянуть на страницу уважаемого МегаБИЗОНа где есть практически всё, в том числе и по этому поводу тоже forum88/topic2214.html а если внимательно почитать сей топик, то на этой странице forum88/topic2214-225.html#p168371 есть и интересующая Вас схемка тут как раз на одиночных концевиках, только с разделенным питанием.
Раз пошло такое дело, однозначно - лучше работать с принципиальными схемами - ответ на любой вопрос по схеме, можно всегда получить незамедлительно.

Здравствуйте “Vovan”!
Обязательно прочитаю и изучу. Да, на видео есть несколько нюансов. Видно, что у них несколько штук, для удобства съемки, и они чуть отличаются. Видео классное, но уж так все показывают(почти), то могли уже и схему показать детально или на рисунке.
Спасибо.
С уважением, Ярослав.

Вот то, что вам нужно

Здравствуйте "Radist"!
Чудо! Классные фото, хорошая статья.
Спасибо.
С уважением, Ярослав.
Всем Вам огромное спасибо за помощь. С Вашими советами, я сегодня закончу (наверно), сынок будет просто счастлив.

Подключил по схеме, которую посоветовал уважаемый "Radist". Всё заработало. Спасибо. Но есть один проблем. Не ездит. Где то потерялась мощность батареек. Может это и логично, но я в школе много всего интересного пропускал. А может нас просто ничему не научили? При обычном подключении ездил отлично, только система не работала как надо, за моей не способности... Теперь все ОК, но... Попробую еще схему от "MegaBIZON", которую посоветовал "Vovan", просто раде интереса или добавлю батарейки (моторчики на 6V).

Так это одна и та же схема, я ж написал "с разделенным питанием". Т.е. 1 батарейка (1,5в) на 1 мотор. А до этого у Вас было две батарейки (3в) на мотор, таким образом "потерялось" питающее напряжение. Выхода здесь три:
1. поставить по два микропереключателя (спаренные) на один "ус", а схему переделать.
2. ничего не менять, а лишь добавить еще две батарейки включив их попарно-последовательно с первыми.
3. заменить моторы на полторавольтовые или хотя бы на трехвольтовые.

Спасибо! Я попробовал добавить две батарейки по 1.5V. Ничего не изменилось. Поставил 9V, мощности хватает. Сейчас буду все переделывать.

Kelt писал(а):Я попробовал добавить две батарейки по 1.5V. Ничего не изменилось.

очевидно добавлены не верно, невозможно чтобы не изменилось, ведь раньше от двух, включенных последовательно, по Вашим словам два мотора крутились нормально. Значит и теперь при правильном "добавлении"

Vovan писал(а):добавить еще две батарейки включив их попарно-последовательно с первыми

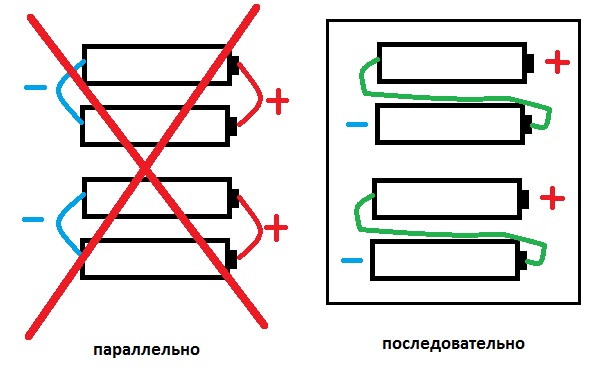

будет тоже две работать на один мотор! Только подключить добавленные правильно, не параллельно первым, а последовательно с первыми...

Скорее я так и сделал, дурак. Попробую. Напишу.
Спасибо.
