При подаче напряжения равным 4.5 вольта мотор более-менее крутиться если увеличиваешь встает как вкопанный.Просвятите в чем может быть причина.

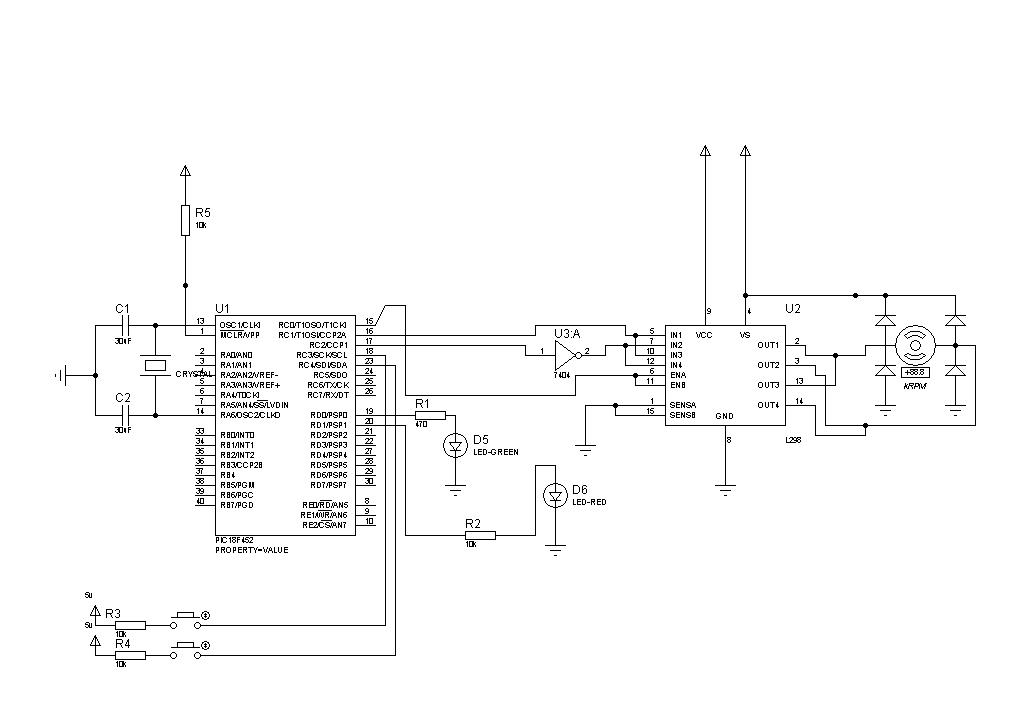

- Схема Девайса

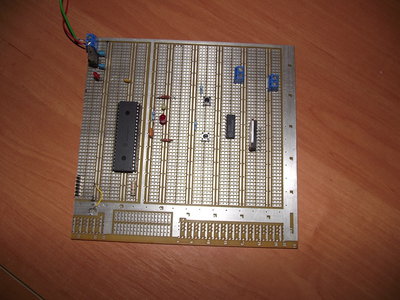

- Вид сверху

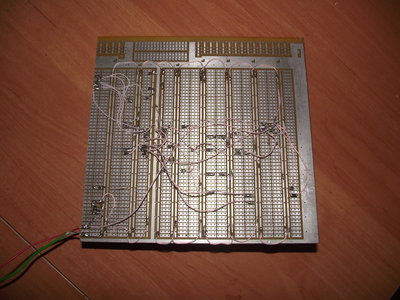

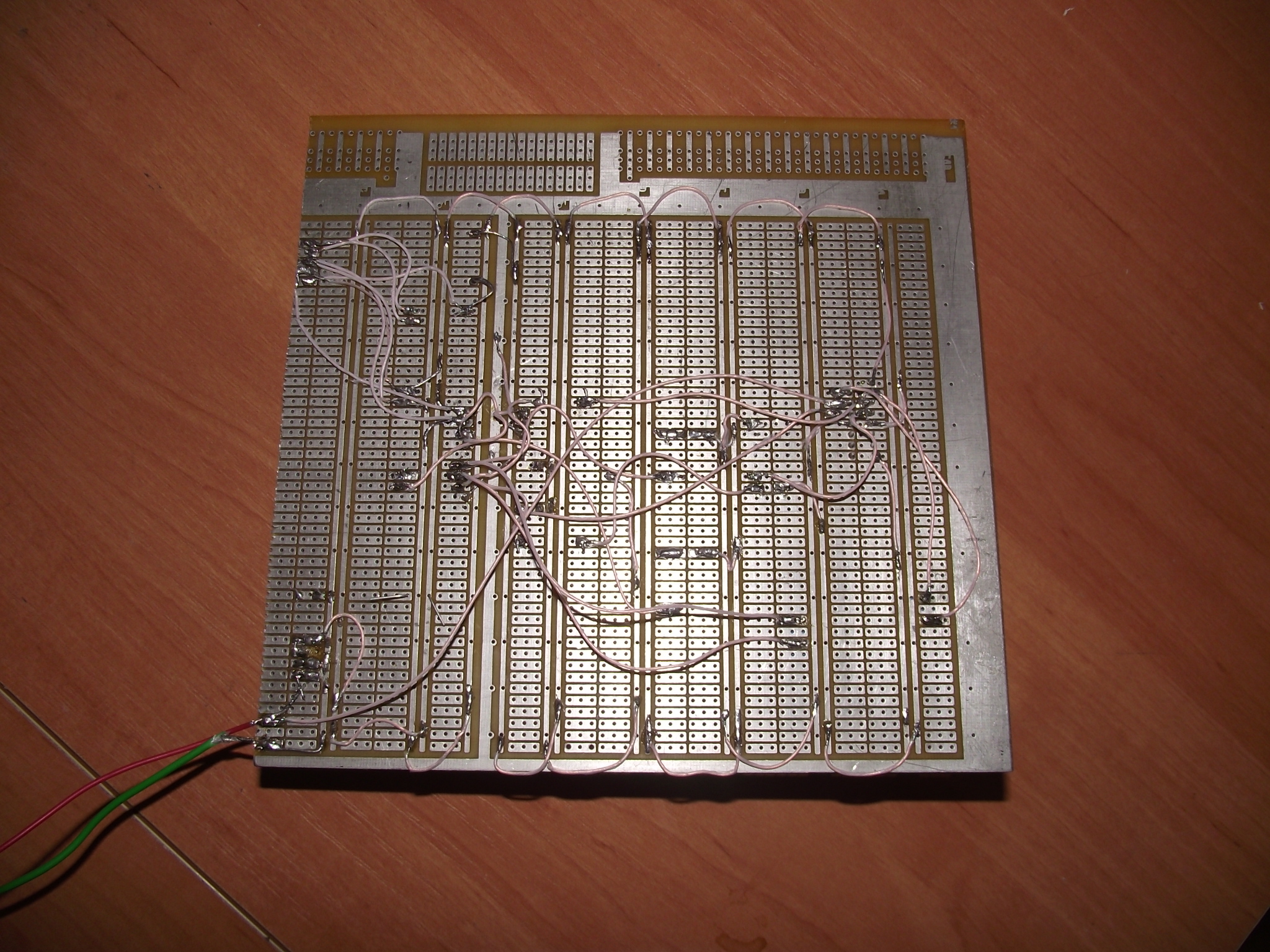

- Вид снизу
 |
roboforum.ruТехнический форум по робототехнике. |
|
|
L298N Грабли
Сообщений: 7
• Страница 1 из 1
L298N Грабли
nixxon86 » 12 апр 2012, 21:32
Уважаемы резиденты данного форума у меня возникла вот такая трабла с L298.
При подаче напряжения равным 4.5 вольта мотор более-менее крутиться если увеличиваешь встает как вкопанный.Просвятите в чем может быть причина.
При подаче напряжения равным 4.5 вольта мотор более-менее крутиться если увеличиваешь встает как вкопанный.Просвятите в чем может быть причина.
- nixxon86
- Сообщения: 38
- Зарегистрирован: 04 окт 2011, 22:14
- Откуда: Серпухов
- прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
| Реклама | ||||
|
|
|
|||
 |
||||
Re: L298N Грабли
dccharacter » 12 апр 2012, 22:01
ABSOLUTE MAXIMUM RATINGS
VS Power Supply 50 V
VSS Logic Supply Voltage 7 V
Добавлено спустя 1 минуту 31 секунду:
Нафига буффер U3???
Добавлено спустя 59 секунд:
что вообще за ад? откуда схема?
Добавлено спустя 1 минуту 32 секунды:
страница 6 даташита - смотри внимательно на схему, сравнивай со своей.
VS Power Supply 50 V
VSS Logic Supply Voltage 7 V
Добавлено спустя 1 минуту 31 секунду:
Нафига буффер U3???
Добавлено спустя 59 секунд:
что вообще за ад? откуда схема?
Добавлено спустя 1 минуту 32 секунды:
страница 6 даташита - смотри внимательно на схему, сравнивай со своей.
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: L298N Грабли
nixxon86 » 12 апр 2012, 22:15
dccharacter писал(а):ABSOLUTE MAXIMUM RATINGS
VS Power Supply 50 V
VSS Logic Supply Voltage 7 V
Добавлено спустя 1 минуту 31 секунду:
Нафига буффер U3???
1)Это Инвертер(для создания Инверсного ШИМ на ножке
Добавлено спустя 59 секунд:
что вообще за ад? откуда схема?
Схема самопал студентов
Добавлено спустя 1 минуту 32 секунды:
страница 6 даташита - смотри внимательно на схему, сравнивай со своей
Смотрел и не раз
.
Добавлено спустя 7 минут 59 секунд:
А еще на фотке вид снизу есть один очень длиный проводок он идет к силовой части(+12в)
Могу попозже выложить видео что происходит
И фото с коментариями к каждому соединению
- nixxon86
- Сообщения: 38
- Зарегистрирован: 04 окт 2011, 22:14
- Откуда: Серпухов
- прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: L298N Грабли
Madf » 12 апр 2012, 23:18
А ещё скорость вращения ротора может вступать в синхронизацию скорости отрисовки графического движка и с виду как будто он стоит.)
- Madf
- Сообщения: 3298
- Зарегистрирован: 03 янв 2012, 12:55
- Откуда: Москва
- прог. языки: VB6, BASCOM, ASM...
| Реклама | ||||
|
|
|
|||
|
||||
Re: L298N Грабли
nixxon86 » 13 апр 2012, 18:08
Madf писал(а):А ещё скорость вращения ротора может вступать в синхронизацию скорости отрисовки графического движка и с виду как будто он стоит.)
Поскриптум для Петросянов-Обсуждаеться здесь реальное устройство а не его модель в Proteus и не надо на вполне обычный вопрос отвечать ересью.
Добавлено спустя 6 минут 23 секунды:
dccharacter писал(а):у тебя на схеме все идет к силовой части
Тогда мне с чего начать проверять помимо драйвера?
C контролера импульсы идут.
- nixxon86
- Сообщения: 38
- Зарегистрирован: 04 окт 2011, 22:14
- Откуда: Серпухов
- прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
- nixxon86
- Сообщения: 38
- Зарегистрирован: 04 окт 2011, 22:14
- Откуда: Серпухов
- прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
