elmot писал(а):можно просто стекляшку быстро крутить. Воду сбросит центробежной силой. Так раньше делали на кораблях в ходовых рубках.

Супер!

Гастра посадить в багажник, он будет камеру протирать и парктроником пищать. И дешевле говорят выйдет.

За несколько дней "ломки" и поиска подходящего механизма для выезжания камеры раскурочил:
3 ноутбучных cd-rom`а
2 обычных cd-rom`а
пленочный фотоаппарат, кстати в нем прикольный моторчик диаметром чуть толще ручки с редуктором , от 12в шуруповертного аккумулятора, крутит так что руками не возможно удержать. НО редуктор пластмассовый, после неоднократных попыток зажать выходной вал редуктор свернулся Доигрался
Так же в нем 2 мелких электромагнита открывающих затвор и фокусирующих оптику.

Вчера купил 5-ти проводной активатор за 150р, здоровые они все таки.
Разобрал, есть поле для деятельности.
Во-первых, нужно максимально его минимизировать, слишком уж здоровый корпус, отрежу все лишнее по краям и т.д. Потом загерметизирую.
Во-вторых, концевик стоит ровно по середине движения выдвижного штока, а не в крайних положениях. Т.е. его толком не задействуешь на отключение активатор в крайних положениях. Планирую штатный концевик передвинуть на срабатывание в полностью выдвинутом положении. А концевик на срабатывание при задвинутом положении поставлю сам.

Схема работы будет следующая:
1) на активатор будет постоянно подаваться питание на втягивание, концевик будет его отключать. Т.е. как только шток задвинулся - концевик отключает питание.
2) при включении задней скорости будет включаться реле меняюшее полярность на активаторе, выдвигая тем самым шток, в конце срабатывает второй концевик отключающий питание.
3) при отключении задней скорости - реле отключается, полярность восстанавливается, шток втягивается обратно до отсечки питания концевиком.

Теперь волнующие вопросы:
1) не полный ли это бред???
2) что можно упростить или сделать по другому?
3) механизм не червячный, шток достаточно легко двигается от руки и предположительно (пока не тестил) может самостоятельно выдвигаться на кочках под весом камеры, тем самым будет постоянно включаться на втягивание. Как его зафиксировать в верхнем положении? Пружину не предлагать потому что в нижнем положении моторчик отключается концевиком. Не выключать моторчик внизу опасно, начинает греться уже через 20 секунд. Вдруг я буду попай ехать минуту .
Есть вариант использовать магнитики что бы в верхнем положении шток примагничивался. Или в целом "усложнить" движение штока например трением, что бы он не ездил легко.

Активатор в точности такой, (150р)
Фотка взята отсюда: http://www.vovik8.ru/central-lock4/ , там есть не плохое описание.

Ну что скажите!?



Добавлено спустя 1 час 55 минут 23 секунды:
Вот я тут схемку работы активатора накидал:
концевик S1 отвечает за втягивание, S2 за выдвижение штока
При включении задней передачи (R) подается питание на реле Rel1, которое меняет полярность питания моторчика и шток выезжает до срабатывания концевика S2 отключающего питание моторчика.
При выключении задней (R) питание реле отключается, полярность восстанавливается и шток задвигается обратно до срабатывания S1.

Че то никто ничего не пишет, не комментирует Наверное ни кому не интересно

В общем как я писал родной концевик срабатывал в середине штока, я немного переделал его на срабатывание только при полностю задвинутом штоке.
Так же я поставил второй концевик срабатывающий при полностью выдвинутом штоке.
Сварганил схему выше и начал испытывать... Работает, двигается от края до края, концевики срабатывают отключая питание в конечных точках... НО при задвигании штока внутрь, вместо того что бы замереть в задвинутом положении, он пружиня отскакивает, срабатывает концевик, мотор втягивает шток обратно, и так до бесконечности, т.е. получается вибратор . Шток долбится, отскакивает, втягивается, опять долбится и отскакивает
Вот думаю в чем проблема? Может я концевик уж слишком сильно передвинул, нужно было немного оставить для движения?
Пока подключил небольшое сопротивление к моторчику, шток стал ездить плавнее, и отдача пропала, все работает как часы, но хотелось бы сделать как следует.

Какие будут советы?

Можно было штатный таймер для активаторов поставить.
Нажал одну кнопку - подача питания на 0.5 сек. в одну сторону.
Нажал другую - 0.5 сек. обратная полярность.
А чтоб шток не прыгал, задемпфировать его, увеличить трение штока. Чтоб руками свободно не перемещался.

Что за таймер?
Демфер есть родной, жеская резинка, мало толку. Пружину что ли искать на сжатие.

Таймеров много разных. Искать по "Модуль управления электроприводами замков"
http://www.mega-f.ru/ru/product/service ... ol_module/
Что-то говорится про фиксацию, может это решение проблемы...

Еще есть 5-ти проводные активаторы, там концевик встроен.
http://installmarket.ru/index.php?chp=showgood&num=727
Про демпфер, имел в виду, что-то типа: шток обмотанный толстой веревкой, веревку смазать и зафиксировать относительно корпуса активатора, или другие красивые решения
Надо задемфировать движение штока, чтоб легко не ходил от услилия руки.

Добавлено спустя 1 минуту:
еще какие-то коробочки
http://12-8volt.lg.ua/?gr=11

Так у меня и есть 5-ти проводный, яж писал что концевик стоит там по середине хода штока, ну т.е. он в целом видит открыт или закрыт замок, но не крайние положения штока. Я переделал что бы концевик срабатывал в крайнем положении, да видимо перестарался.
Модули эти дорогие, проще на канденсаторе задержку сделать. Только я так не хочу, во-первых они любят менять емкость в зависимости от темепературы, да и вообще конденсатор штука не надежная , а во-вторых я стараюсь максимально упростить систему, чем проще тем надежней.

Главное не до упрощаться
Для меня проще электроника, чем механические компьютеры.
Можно сделать механизм на пружине с 2-мя стабильными состояниями, как в мебельных петлях.
Что-то типа пружины сжатия на рейку активатора(сжата в среднем положении рейки).

Вылезла проблема: из-за глюка с вибрацией подгорели контакты концевика, в результате микро нагара он перестал замыкаться, разобрал - качество родного концевика плачевное . Пока почистил, а по хорошему нужно менять на с медными контактами.
Вчера все дособрал, н ос резистором т.к. продолжает скакать в верхнем положении, вернуть концевик в первоначальное положение уже не получится (отпилена часть), наверное куплю новый и переставлю.
На выходных попробую примерить к машине, посмотрю, может оно вообще не встанет.
Камера прикреплена надежно, но вариант не конечный, не хочу пока пилить родное крепление камеры.
Снято на телефон, очень извиняюсь за качество, фотик сейчас не доступен.
Мне нужны ваши комментарии!!! Ну хоть выброси и иди погуляй, погода хорошая, или я бы себе такую хрень никогда не поставил бы, ну или сойдет для первого раза и т.д....

Не могу разобраться как добавить нормальновидео

Магнит+герконы и не будет подгорать и гадиться.
Видео добавляем так - на трубе нажимаем кнопочки "Options" и "Long Link" и пользуемся кнопкой "youtube" на форуме.

ничо так, если влезет в бампер нормально то большего и не надо.

Если влезет то только под наклоном и то наверно впритык. На выходных постараюсь примерить и сделать временное крепление. Погода пока не позволяет снимать бампер и делать все красиво.

Так я же выше написал, что нужно делать рычажок, чтоб повернуть актуатор на 90 градусов (если непонятно напишите - я набросаю эскизик), а проблему перегрева при постоянном включении решить снизив ток, там же не надо замки открывать - надо всего лишь выдвинуть 2 грамма. Ток снизить можно резистором, или на худой конец лампочкой - аккуратно надо))) за прямость ваших рук я не отвечаю. ИМХО - зачем чрезмерное усложнение, всё на самом деле просто. ИМХО2 - ненужны там 5ти выводные актуаторы.

Про рычажок сразу не понял что это для поворота активатора. А это актуально т.к. сомнений что мой вертикальный активатор нормально встанет все больше. Прошу набросайте эскиз, и по возможности варианты из чего можно будет реализовать такой механизм!

Идея с лампочкой мегахорошая для выдвигания.

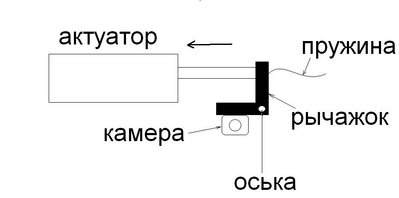

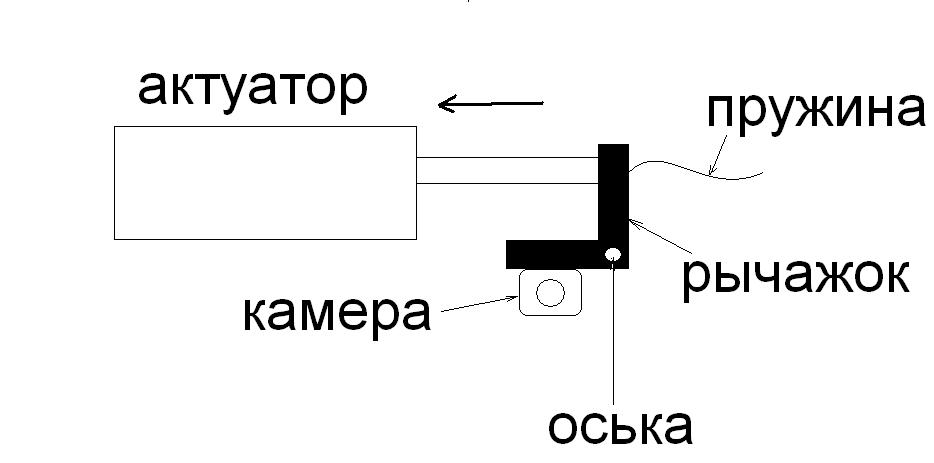

Ну быстренько схематично в PAINT накидал:

Если непонятно - то могу поподробнее попозже разрисовать.
Хотя куда там подробнее
