**nixxon86** » 24 мар 2012, 16:59

Собственно что посоветуйте по улучшению схемы
Предназначение схемы:ШИМ чере L298N одного электродвигателя

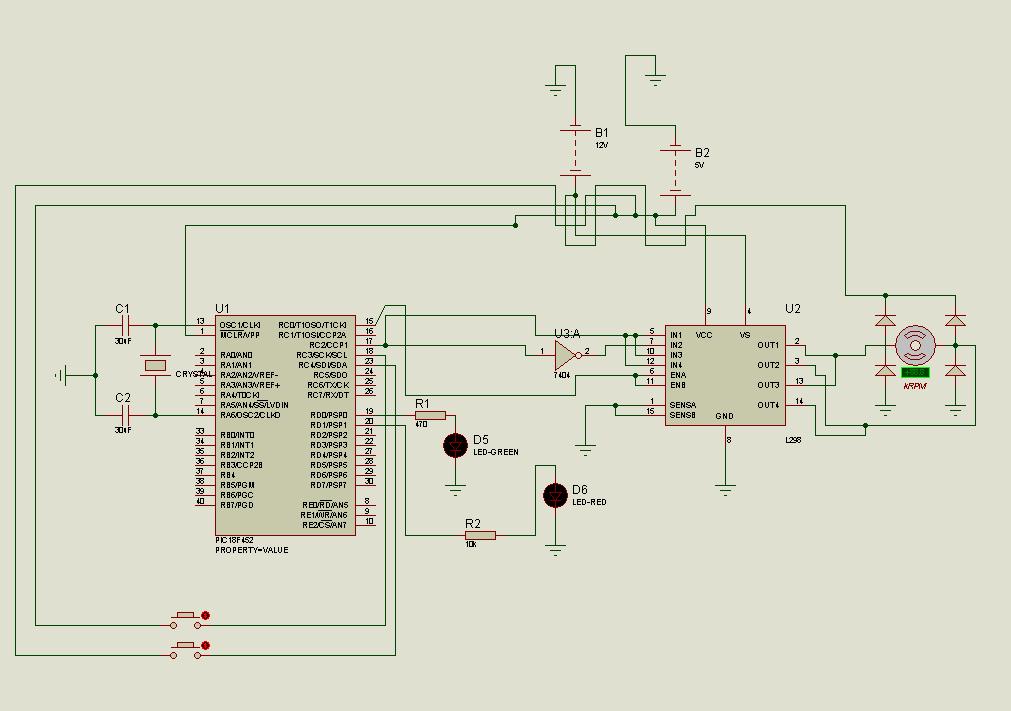

Сама схема

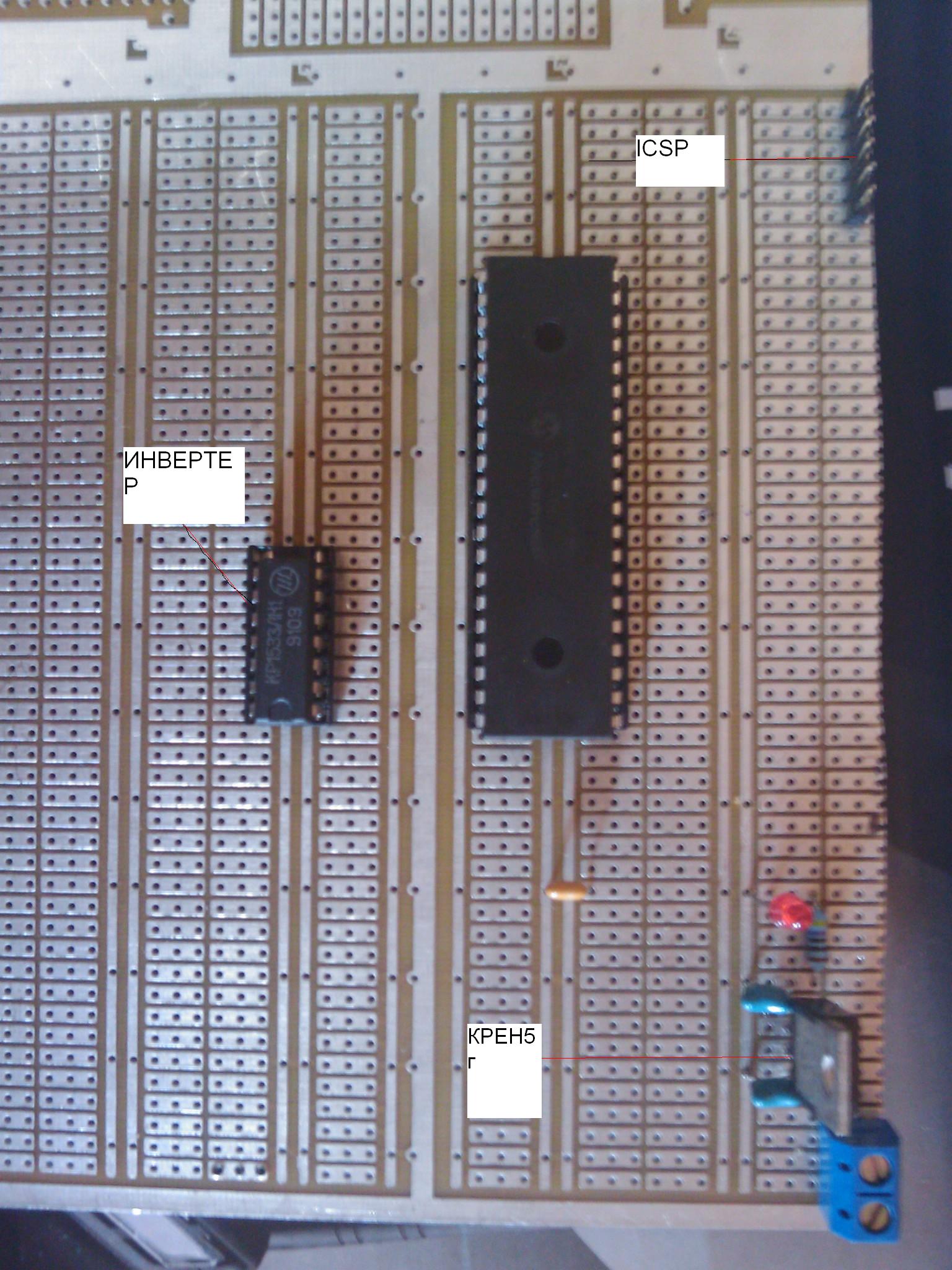

Вид сверху(на то что смонтировано)

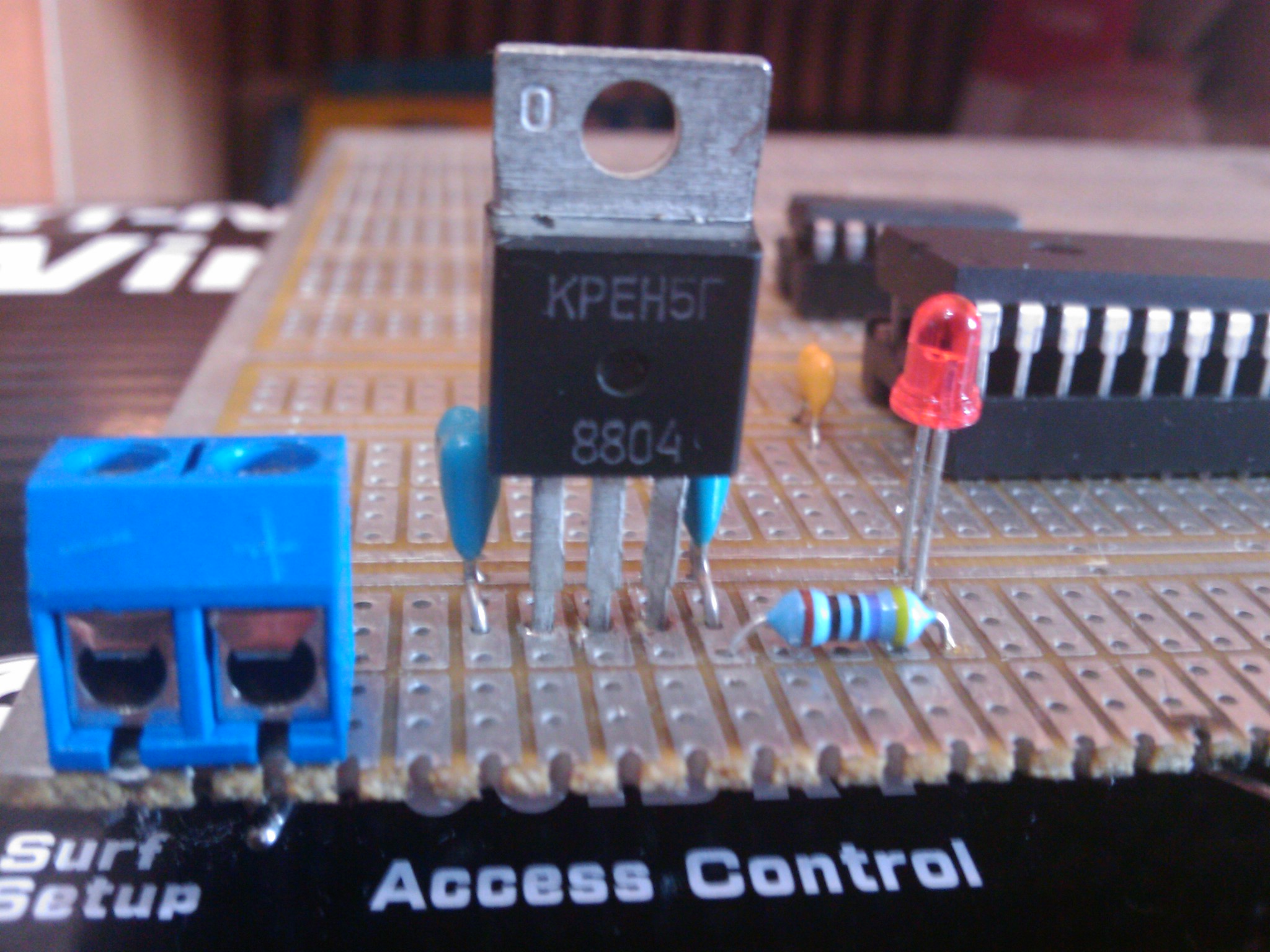

Вид сбоку(на то что смонтировано)

PS:Впаян только стабилизатор питания и его обвязка
PSS:Прошивка готова если будут вопросы выложу исходник

**AndreiSk** » 24 мар 2012, 17:10

Совет пока один - пока не прибежал модератор, перезалить картинки на форум.
КРЕН безнадежно устарел

ЗЫ. А цель этих схем какая?
Потренироваться в пайке?
Или программировать хочется, а нечего?

**nixxon86** » 24 мар 2012, 17:38

AndreiSk писал(а):А цель этих схем какая?
Потренироваться в пайке?
Или программировать хочется, а нечего?

1)Изначально это замена лабораторного образца для демонстрации PWM управления электродвигателем постоянного тока
2)Я паять не буду , Это за меня сделают знающие как это правильно сделать люди.
3)Пишу потому что попросили и за одно для расширения кругозора.

**osc** » 26 мар 2012, 19:05

При таком количестве свободных портов ставить инвертор не обязательно - лишняя деталь.
