Что лучше - рисовать плыты самому в DIP или заказать плату под многоножку
и ее проводками допаивать под конкретные проекты?

рисовать самому под многоножку

а если заказывать, то цена сильно зависит от того под многоножку плата или DIP с толшиной проводников 1 мм и с зазорами между проводниками в 1 мм

к561ЛА7 писал(а):а если заказывать, то цена сильно зависит от того под многоножку плата или DIP с толшиной проводников 1 мм и с зазорами между проводниками в 1 мм

не зависит

1мм ЛУТом делается влет и не глядя.

Если делать ДИП ОУТ-ом, то умаешься. Под какой-нить pic16f887 сверлить 40 отверстий...

отверстия это зло
а рисовать самому просто

а как поставляется с завода многоножка?
припаял на макетку (кварц и конденсаторы не впаивал), а програматор ее не видит

ЗЫ запяал все чики чики, залипов нет

к561ЛА7 писал(а):а как поставляется с завода многоножка?

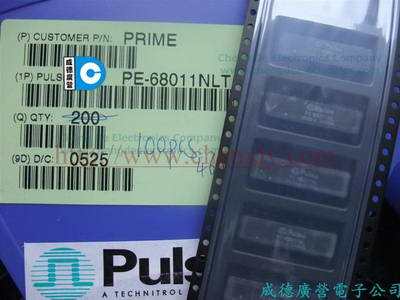

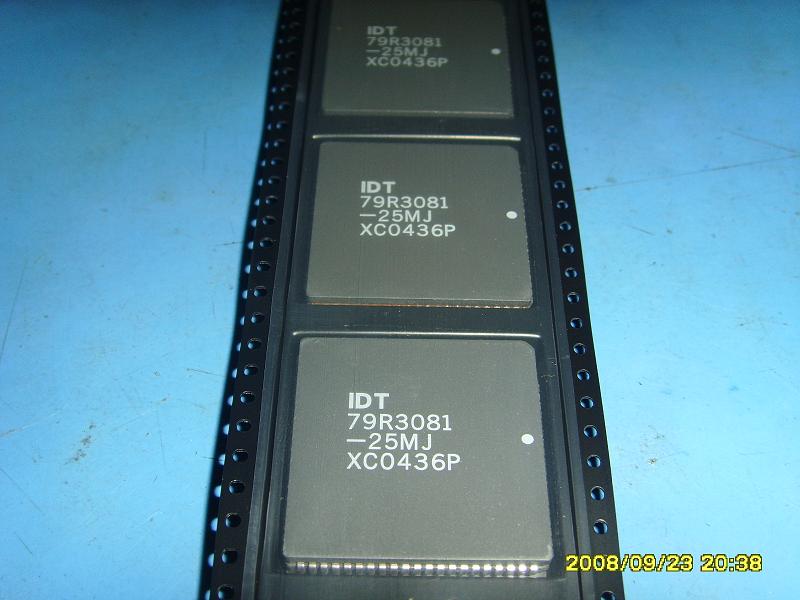

для смд ничего нового не придумывали. а поставляеться как минимум на поддонах или в ленте (как правило намотаной на бобину) и всякие soic подобные могут идти в тубах, как дип микры.

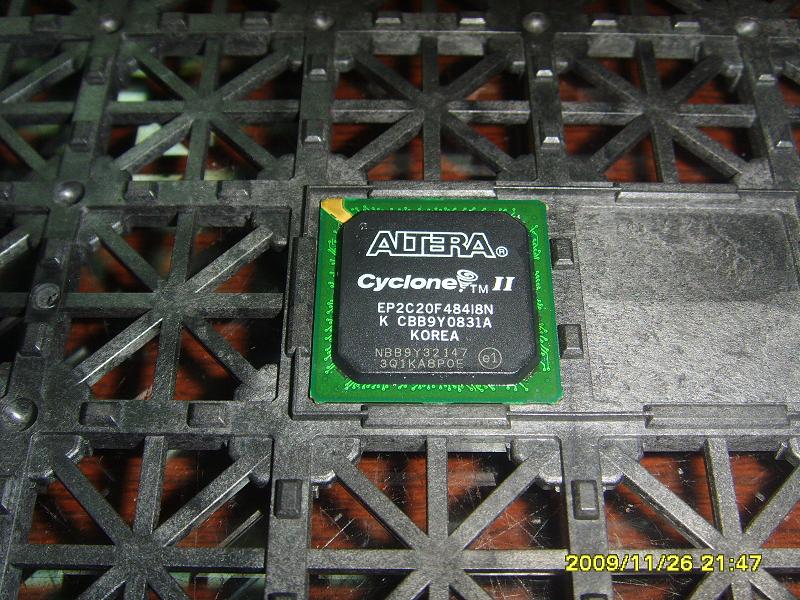

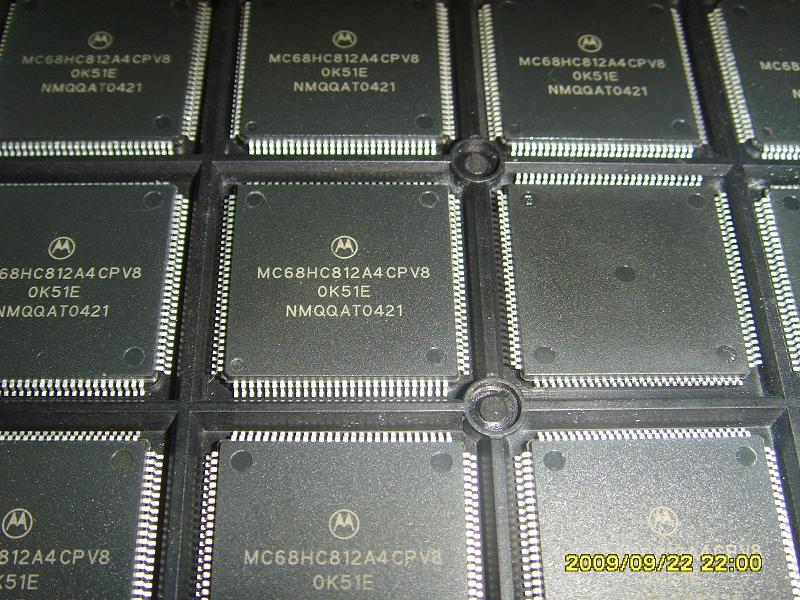

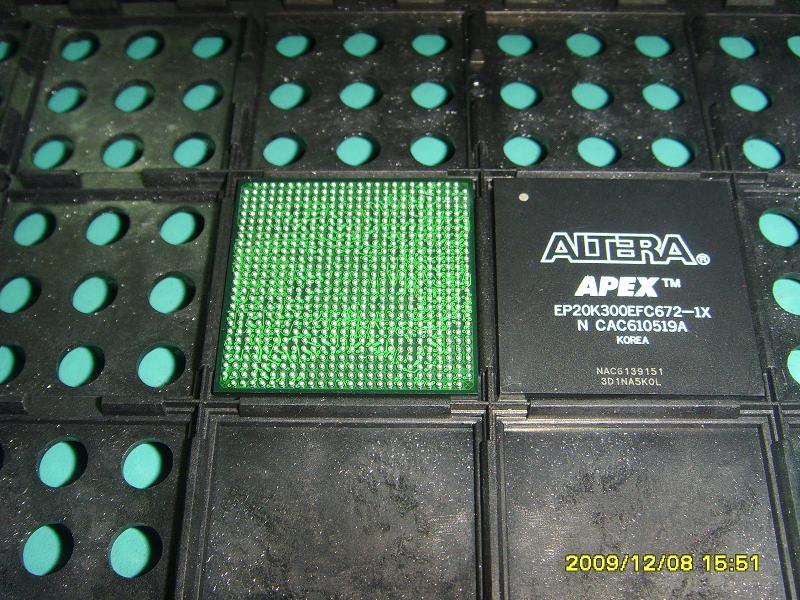

жесткий поддон (хз, как он называется по правильному) на котором от десятков до сетен микр

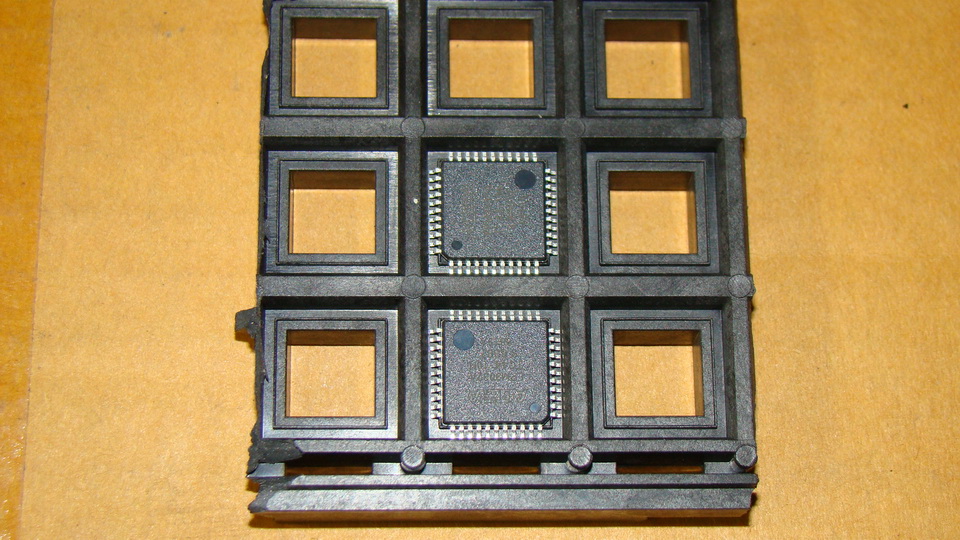

ещё бывает мягкий, суть таже, только материал чуть поплотней, чем у лент

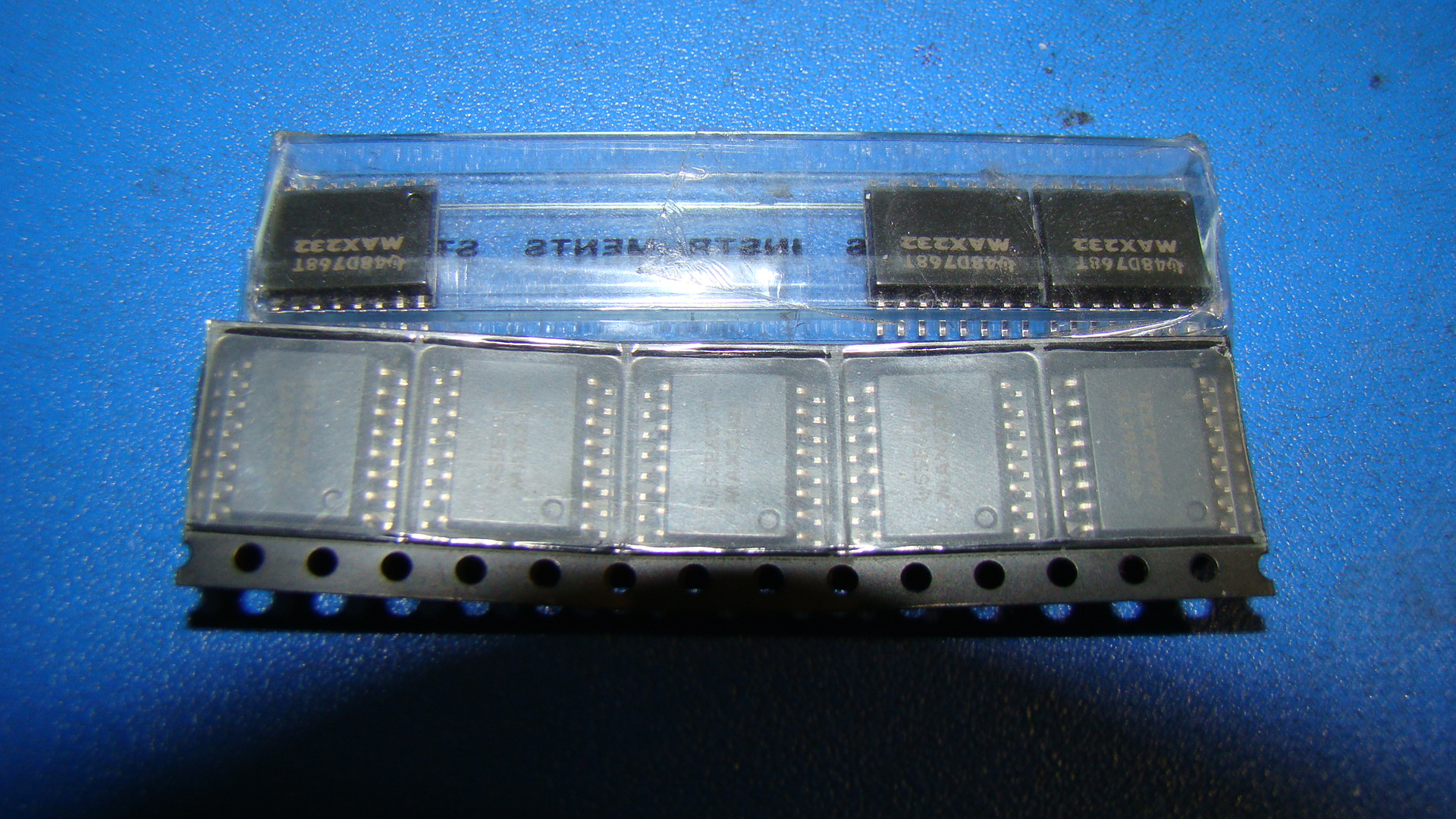

лента и туба



в небольших количествах могут отсылать ещё в пакетиках или в коробочках (от простеньких картонных с паралоном внутри до заказных с переподвыпертом)

Микрочип самплы шлет в стильных пластиковых коробочках с крышечкой на петельках и защелочкой.

а как у них фьюзы выставлены, например у Атмеги 8 ?
Атмега 8 в ДИП стоит в 1 мегагерц и рабоает без кварца.
На многоножку кварц не нужен случайно? А то запаял, и програматор не видит ее

Ровно такие же, должно работать без кварца. Что такое многоножка? tqfp32? Линии питания подключены все (три земли, VCC, AVCC)?

многоножка судя по названию топика это всё жутко новое, непонятное и страшное, т.е. всё, что не дип. а то, что там внутри абсолютно такие же тиньки/меги это секрет.

Не, я про конкретный экземпляр, который не видится программатором. И про то, что у конкретно меги 8 в 32-выводном корпусе две ноги vcc и три ноги земли. А у 28-выводного только 1 VCC и две земли. И если хоть один вывод оставить в воздухе, результат будет непредсказуемый.

В общем, проверяй монтаж, цоколевку. Если питание идет на все ноги и SPI+Reset подключены правильно и их ничто не шунтирует - обязан отвечать программатору. В частности как-то пробегала схемка обвязки атмеги с конденсатором 100 мкф на ресете Так тоже делать нельзя, ресет должен дергаться программатором легко и шустро.
