**jmd36** » 20 фев 2012, 16:00

помогите создать печатную плату на одностороннем текстолите!

**galex1981** » 20 фев 2012, 16:02

А в чем собственно проблема? Вашу недоразводку приложите, поправим

**jmd36** » 20 фев 2012, 16:06

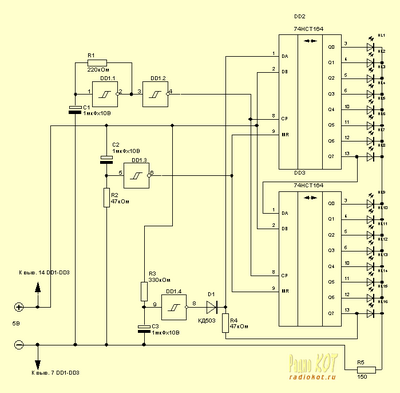

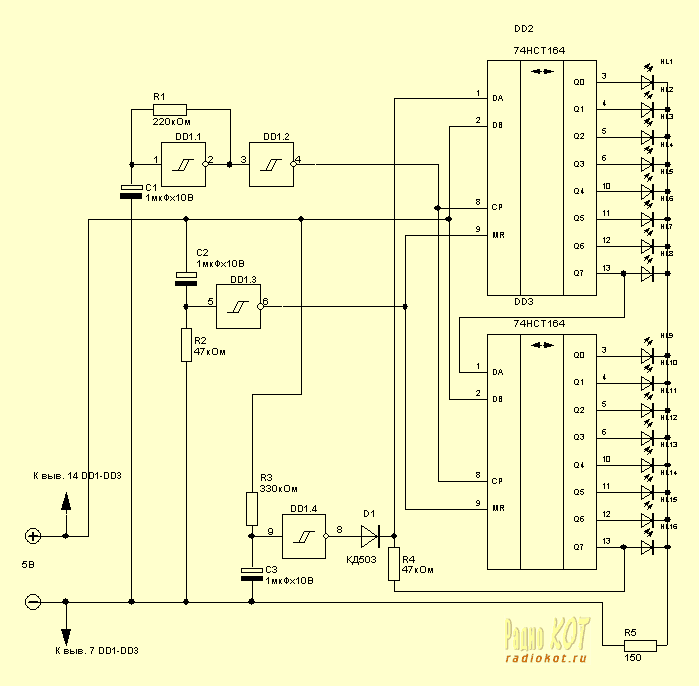

вот такая,но меня смущает тонкость проводников и очень маленький зазор между ними(

Добавлено спустя 3 минуты 3 секунды:
вот это все в протеусе

**HarryStar** » 20 фев 2012, 16:17

Не, это не маленькая. Вот когда между выводами SMD микросхемы еще 2 проводника проходит - это маленький зазор. Но и то ЛУТом делается. Так что все ок, травите.

**jmd36** » 20 фев 2012, 16:19

а то что проводники маленькой ширины,это не скажеться на самой схеме???

**Radist** » 21 фев 2012, 03:44

На работу схемы ширина проводников не повлияет. Нормальная разводка, в стиле "Топор".

**Alex12** » 14 мар 2012, 20:00

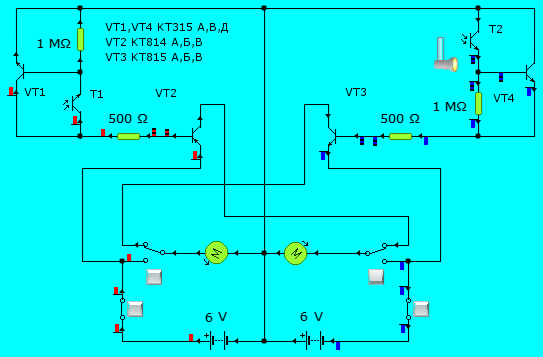

Здравствуйте я по робототехнике новенький и поэтому решил обратится к вам по созданию
печатной платы по схеме от starterz
