помогите создать печатную плату!
jmd36 » 20 фев 2012, 16:00

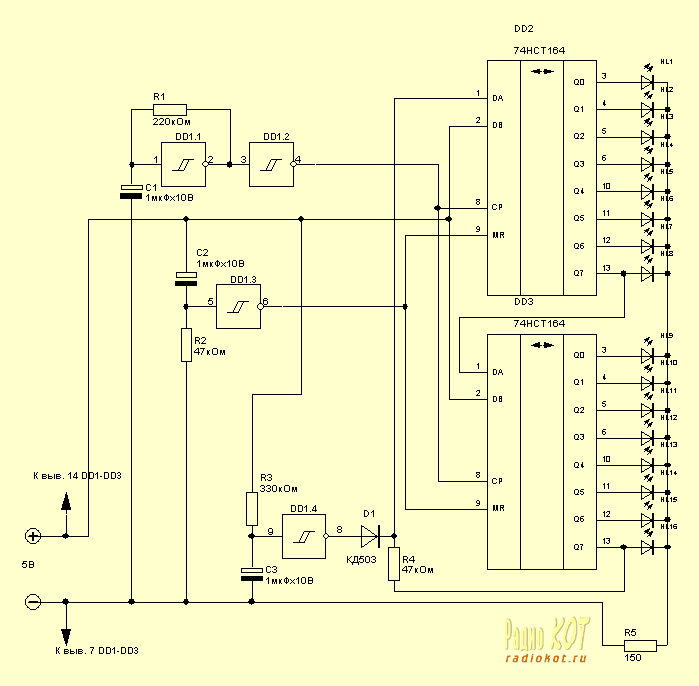

помогите создать печатную плату на одностороннем текстолите!
- Вложения
-
- jmd36
- Сообщения: 3
- Зарегистрирован: 20 фев 2012, 15:55
Re: помогите создать печатную плату!
galex1981 » 20 фев 2012, 16:02
А в чем собственно проблема? Вашу недоразводку приложите, поправим
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: помогите создать печатную плату!
jmd36 » 20 фев 2012, 16:06
вот такая,но меня смущает тонкость проводников и очень маленький зазор между ними(
Добавлено спустя 3 минуты 3 секунды:
вот это все в протеусе
Добавлено спустя 3 минуты 3 секунды:
вот это все в протеусе
- Вложения
-
Новая папка (3).rar- (24.74 КиБ) Скачиваний: 0
-
333.pdf- (234.63 КиБ) Скачиваний: 0
- jmd36
- Сообщения: 3
- Зарегистрирован: 20 фев 2012, 15:55
Re: помогите создать печатную плату!
HarryStar » 20 фев 2012, 16:17
Не, это не маленькая. Вот когда между выводами SMD микросхемы еще 2 проводника проходит - это маленький зазор. Но и то ЛУТом делается. Так что все ок, травите.
-
HarryStar - Сообщения: 996
- Зарегистрирован: 15 ноя 2010, 13:56
- Откуда: Нижний Новгород
- прог. языки: С, С++, РНР
Re: помогите создать печатную плату!
jmd36 » 20 фев 2012, 16:19
а то что проводники маленькой ширины,это не скажеться на самой схеме???
- jmd36
- Сообщения: 3
- Зарегистрирован: 20 фев 2012, 15:55
Re: помогите создать печатную плату!
Radist » 21 фев 2012, 03:44
На работу схемы ширина проводников не повлияет. Нормальная разводка, в стиле "Топор".
-
Radist - Сообщения: 2254
- Зарегистрирован: 01 июл 2009, 08:59
- Откуда: Екатеринбург
- прог. языки: асемблер AVR
Re: помогите создать печатную плату!
Alex12 » 14 мар 2012, 20:00

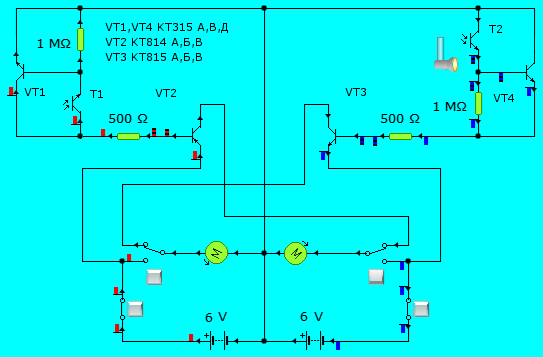

Здравствуйте я по робототехнике новенький и поэтому решил обратится к вам по созданию
печатной платы по схеме от starterz
печатной платы по схеме от starterz
- Alex12
- Сообщения: 2
- Зарегистрирован: 14 мар 2012, 15:09
- Откуда: Европа
