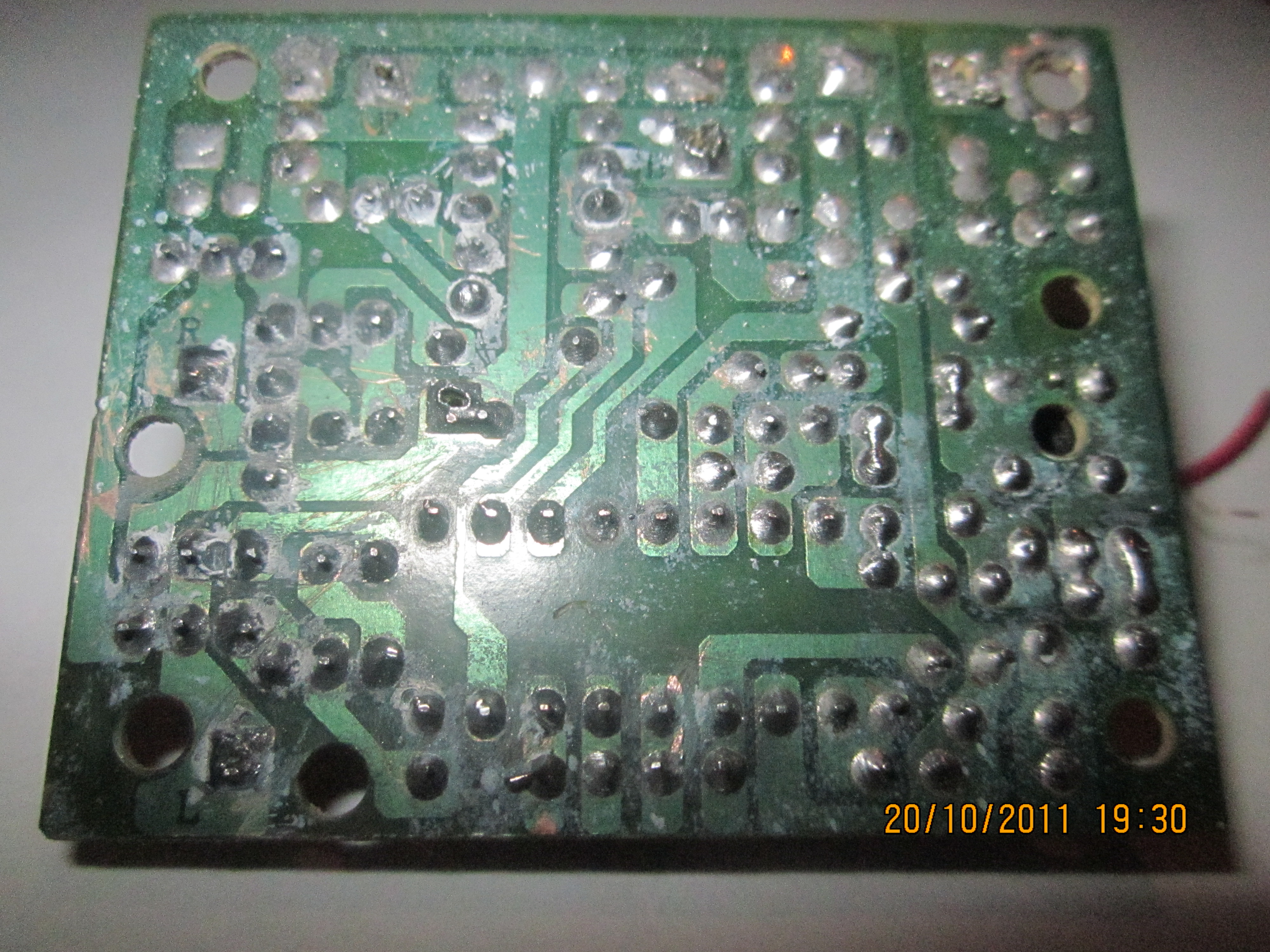

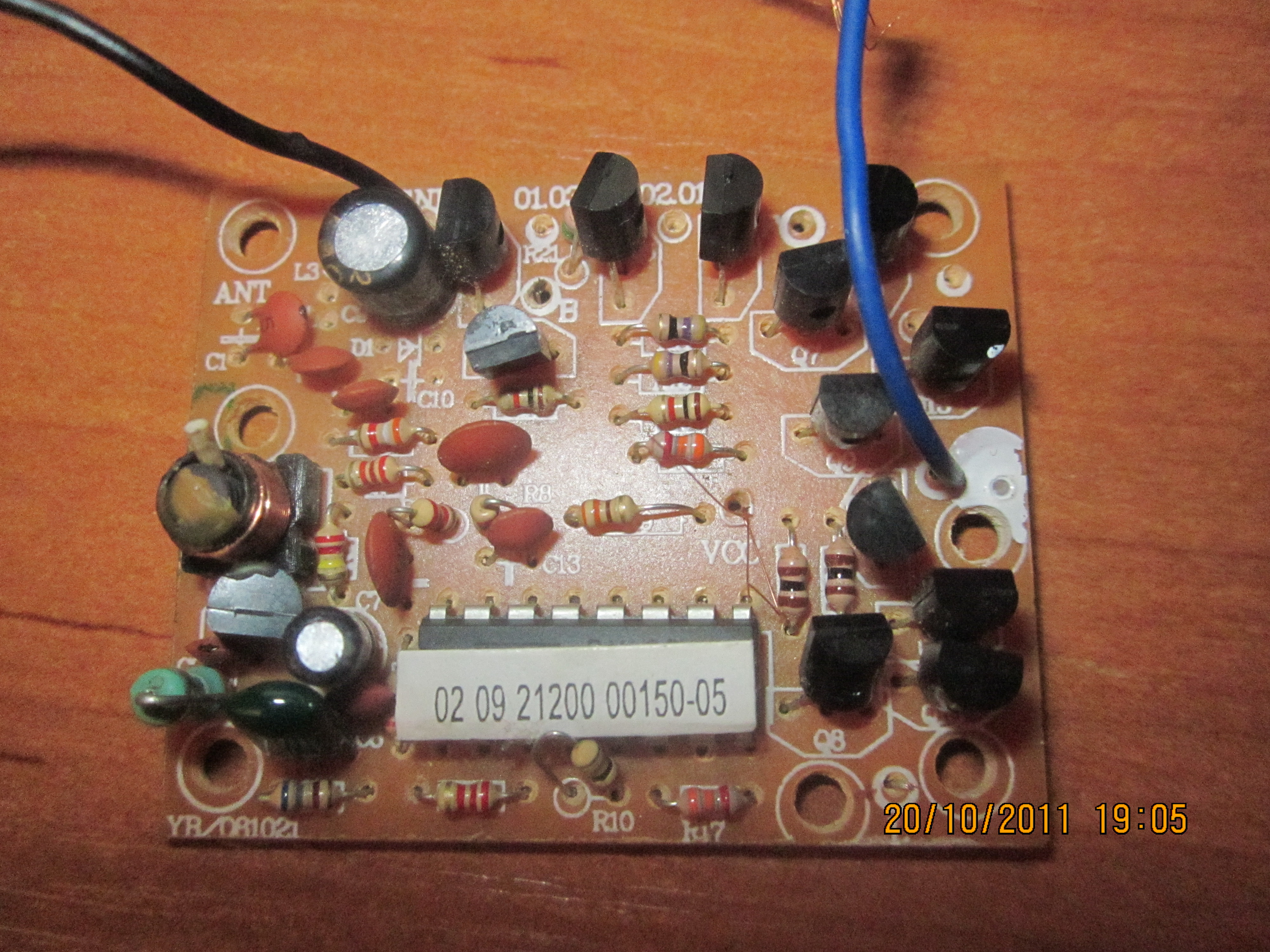

Привет всем, недавно мне в руки попала плата от Р/У машинки но проводов не не было(((((Пульт есть) помогите мне разобраться в плате куда и что подключать) вот фото должны подцепляться 2 мотора 1 мотор поворота, 2 мотор главная тяга)

Микросхема рх2? Если да - то в даташите схема есть.

А как проверить? Где сайт даташит есть??????

Даташитов на них полно. Вот один из них: http://www.adrirobot.it/zap_toys/RX_TX.pdf
Я б для начала помыл, высушил, дал питание на приемник и проверил - имеет смысл восстанавливать или нет.

Добавлено спустя 1 минуту 33 секунды:
Проверить - наклейку оторвать.

Да приёмник работает хорошо и пульт тоже, у микросхемы должно работать 4 функции, вперёд назад, влево в право) но работает только одна вперёд ((((( проверил, но мне бы хотелось чтобы все функции работали )))))))))

Ну, все просто... Смотрим на выходах микросхемы приемника по даташиту напряжение при подаче соответствующей команды. Если команда проходит (напряжение меняется) - проверяем транзисторы. Там довольно слабые биполярные типа 8050, 8055 или аналоги.
Вот например третий слева в верхнем "ряду" - с виду имеет прогар на корпусе, скорее всего закорочен коллектор-эмиттер.
Меняются транзисторы на любые подходящие по мощности. Можно и русские кт814 - кт-817 ставить, соблюдая проводимость - будет мощнее.
