Вопрос конечно не совсем про роботов.
Если я к примеру хочу управлять 10-15 RGB-светодиодами, и каждому присваивать собственный цвет, как это можно реализовать?
Получается на каждый диод нужно 3 ШИМ канала, а на 10 диодов - 30 соответственно.
Как это получить? Существует какой-то простой способ?
Есть мысль реализовать что-то похожее через сдвиговый регистр, но на каждый диод придётся по одному регистру, тоже как-то много.

Дык у современных МК выводов не перечесть...

ruslanry писал(а): я к примеру хочу управлять 10-15 RGB-светодиодами,

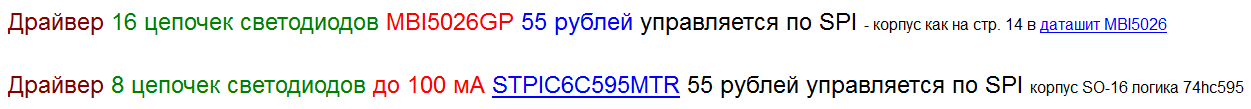

Есть специальные недорогие контроллеры драйверы до 16 линий цепочек светодиодов, лент, линеек и управляются по SPI. MBI5026GP или STPIC6C595MTR сильно токовый аналог 74hc595.

А ещё есть динамическая индикация...

насколько я понимаю, во всех предложенных вариантах ШИМ прийдётся делать программно?

для светодиодов есть множество специализированных контроллеров. кроме шима есть другие полезности. т.е. какие микры использовать зависит от того, что имеено вы хотите сделать.

ruslanry писал(а):насколько я понимаю, во всех предложенных вариантах ШИМ прийдётся делать программно?

нет.

avr123.nm.ru писал(а):Есть специальные недорогие контроллеры драйверы до 16 линий цепочек светодиодов, лент, линеек и управляются по SPI. MBI5026GP или STPIC6C595MTR сильно токовый аналог 74hc595.

я могу ошибаться, но в MBI 5026 нет ШИМа, есть в MBI 5030.
А вот никакой статьи найти не могу, с примерами, не подскажите где искать?
Спасибо.

в 5030 есть, в тех нет - это просто сдвиговые регистры с плюшками по питанию. с примерами в поисковики тема обширна и в одной-двух статьях всевозможные аспекты и ситуации не рассмотришь.
ax2002, mbi5031, tlc5947, tlc5951, http://focus.ti.com/paramsearch/docs/parametricsearch.tsp?family=analog&familyId=480&uiTemplateId=NODE_STRY_PGE_T

На любом МК с 30 выводами программный ШИМ реализуется очень просто и быстро.
Смотря какая задача и сколько надо ресурсов иметь свободных. Можно программно без доп железа, а можно да на сдвиговых регистрах или спец контроллерах светодиодных, тогда ресурсов и выводов свободных будет больше - тут уже от потребностей.

шутя: на каждый из 30ти пинов 12-16 битный шим реализовать с коррекцией яркости светодиодов, схемками защиты свякие, шину передачи данных прикрутить и т.д. угу, любой мк потянет, аж бегом.
в смысле +1 нужно знать о чём речь, "много светодиодов и шим" ни о чём не говорит.
п.с. на каждый ргб иногда делают 4й шим для управления общей яркостью. в этом случае на одном 16ти канальном сдвиговом регистре можно управлять максимум четыремя ргб светодиодами, а не одним, как у вас в первом сообщении.
п.п.с. у многих светодиодных драйверов с шимом есть неприятный момент - в них нет встроенного тактового генератора.

Зачем для светодиодов 12-16 битный шим? Вы сможете на глаз различить столько оттенков? Столько даже в компе нет(16 млн цветов это 8 бит на каждую компоненту). Думаю в реальности 4-8 битного шима за глаза. 30+ выводов есть начиная с 16(32) меги вроде - на ней это реализовать несложно.

Но конечно без более точного описания задачи заранее сказать трудно, что надо ТС. Если просто помигать 10 разноцветными светодиодами то вполне хватит.

Angel71 писал(а):в смысле +1 нужно знать о чём речь, "много светодиодов и шим" ни о чём не говорит.
п.с. на каждый ргб иногда делают 4й шим для управления общей яркостью. в этом случае на одном 16ти канальном сдвиговом регистре можно управлять максимум четыремя ргб светодиодами, а не одним, как у вас в первом сообщении.
п.п.с. у многих светодиодных драйверов с шимом есть неприятный момент - в них нет встроенного тактового генератора.

я человек далёкий от искусства, и с МК только начинаю работать. Поэтому мои решения не совсем красивые. Мой вариант шима на сдвиовом регистре предполагался таким образом, схему рисовать не буду, только объясню:
Регистр 8 битный, значит есть 8 выходов, на которых можно получить по 5 вольт. на каждую ногу RGB диода отводим по два выхода из регистра, задействав 6 из 8 бит. теперь в каждой паре бит, на один сигнал вешаем резистор который будет резать 33% напряжения, на второй - 66%, в итоге должен получиться 2х битный шим. Я так думаю. поэтому и получалось что один диод - один регистр.
Потом я прикинул что на 15 диодов нужно 15 микросхем + кучу резисторов, а умные люди наверянка что-то уже придумали более нормальное. За что вам всем спасибо.

Насчет ТЗ - все просто мне нужно для спецэффектов на некоторое количество диодов выдавать различные цвета.

HarryStar писал(а):Зачем для светодиодов 12-16 битный шим? Вы сможете на глаз различить столько оттенков?

вот это тоже правильный вопрос. сейчас диодов рядом нет, поэтому поморгать ими не могу и не знаю насколько точно они передают оттенки и есть ли смысл заморачиватся на предмет полноценной 3х байтовой цветопередачи.

а почему не хочу делать напрямую с ног МК - тогда при увеличении количества диодов рано или поздно ноги кончаться

А что, специализированные ШИМ-драйверы принципиально не рассматриваются?

Нет смысла делать многобитные резисторные делители - это вы не шим, а цап описываете. У шима смысл совсем в другом. Там 1 нога - 1 светодиод и резистор только 1 на максимальную яркость, в этом и суть шима. В шиме яркость задается не током через светодиод (или другую нагрузку) а скважностью высокочастотного моргания

2 Деад: Доп драйвера и микросхемы - это доп деньги и пайка. если все потребности ТС можно реализовать программно, то мне кажется лучше сделать именно так. По крайней мере я так делаю, мне проще программировать

Только ТС так и не написал конечную цель своего проекта, поэтому что-то конкретное советовать пока нельзя.
