Похоже одними сервами в манипуляторе я не отделаюсь, возникла потребность в энкодерах, а для работы с энкодерами как я понимаю нужны "ножки" с прерываниями а в МК до mega64 их всего 3 а мне как минимум нужно 4. В mega64 их целый порт, но он квадратный какой-то , да и куда мне столько. Как быть?

KiCom писал(а):Как быть?

взять мегу 128 и работать дальше над проектом.

а можно Тини26 там 11 помоему внешних прерываний.

Возможно бред но всетаки, МК я управляю с копмьютера по средствам COM порта, что если второй МК подцепить паралельно первому, будет ли от также принимать команды с COM порта? Если не таким способом то наверно можно как-то организовать передачу с одного МК на другой.

KiCom писал(а):Похоже одними сервами в манипуляторе я не отделаюсь, возникла потребность в энкодерах, а для работы с энкодерами как я понимаю нужны "ножки" с прерываниями а в МК до mega64 их всего 3 а мне как минимум нужно 4. В mega64 их целый порт, но он квадратный какой-то , да и куда мне столько. Как быть?

В Tiny обычно есть Pin Change Interrupt
Немного больше гемора, чем с обычными прерываниями, зато много ног .

Под понятием мемного больше гемора что понимать? В моем tiny 2313 такой целый порт B

KiCom писал(а):я управляю с копмьютера по средствам COM порта, что если второй МК подцепить паралельно первому, будет ли от также принимать команды с COM порта?

наверно можно как-то организовать передачу с одного МК на другой.

конечно на него будут поступать эл. сигналы от ком порта - а как их воспринимать дело программы МК.  т.е. для различия сигналов нужны какието метки, преамбулы в пакетах или их отсутствие.

Тоесть конфликта не будет. А уж метки сделать всегда можно, мне . Ну тогда просто сделаю несколько МК.

KiCom писал(а):Под понятием мемного больше гемора что понимать? В моем tiny 2313 такой целый порт B

Гемор в том, что при срабатывании прерывания непонятно, какая именно нога изменилась. Т.е. надо где-то хранить предыдущие значения, сравнивать, и т.д. Не большой гемор, но всё же.

Вы так пишете, как будто у вас каждая нога будет хотя-бы 1000 раз в секунду меняться - вешайтесь на таймер и смотрите состояние всех ног на отдельном МК. При этом общение с центральным МК делайте по какому-нибудь I2C. И будет у вас хоть 30 входов на ваши энкодеры

можно сигналы подать на простые входы МК + диоды с них кинуть  на 1 вход с прерыванием. По прерыванию програмно определять какая нога изменилась.

Спасибо за идеи.

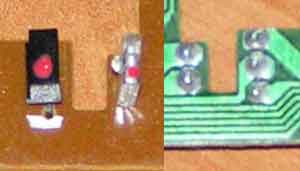

Фотоэлеметы для энкодера я хочу взять из мышки, но немогу понять как они работают. Есть пара элементов "белый" две ножки и "черный" три ножки, белый как я понял излучает свет черный принимет. Мерил напряжение на ножках, на ножках белого 1 вольт всегда вне зависимости есть ли между ними бумажка или нет, но откуда там 1 вольт мне непонятно странно как-то. Напряжение на черном между крайними ножками 3 вольта если бумажки нет, 4 вольта если бумажка закрывает его. Напряжение между центрально и любой из крайних нет. Как это все использовать?

Белый с двумя выводами - это ИК-светодиод.
Черный с тремя выводами - ДВА ИК-фотодиода соединенные, если я правильно помню, общим анодом.
Можно включить параллельно (соединить две внешние ножки), если не потребуется в энкодере определять
направление вращения/движения.

А каким способом определить направление вращения?
Чем отличаются сигналы вращения по часовой стрелке и против?

Чем отличаются сигналы вращения по часовой стрелке и против?

очередностью затемнения датчика.

фазой
