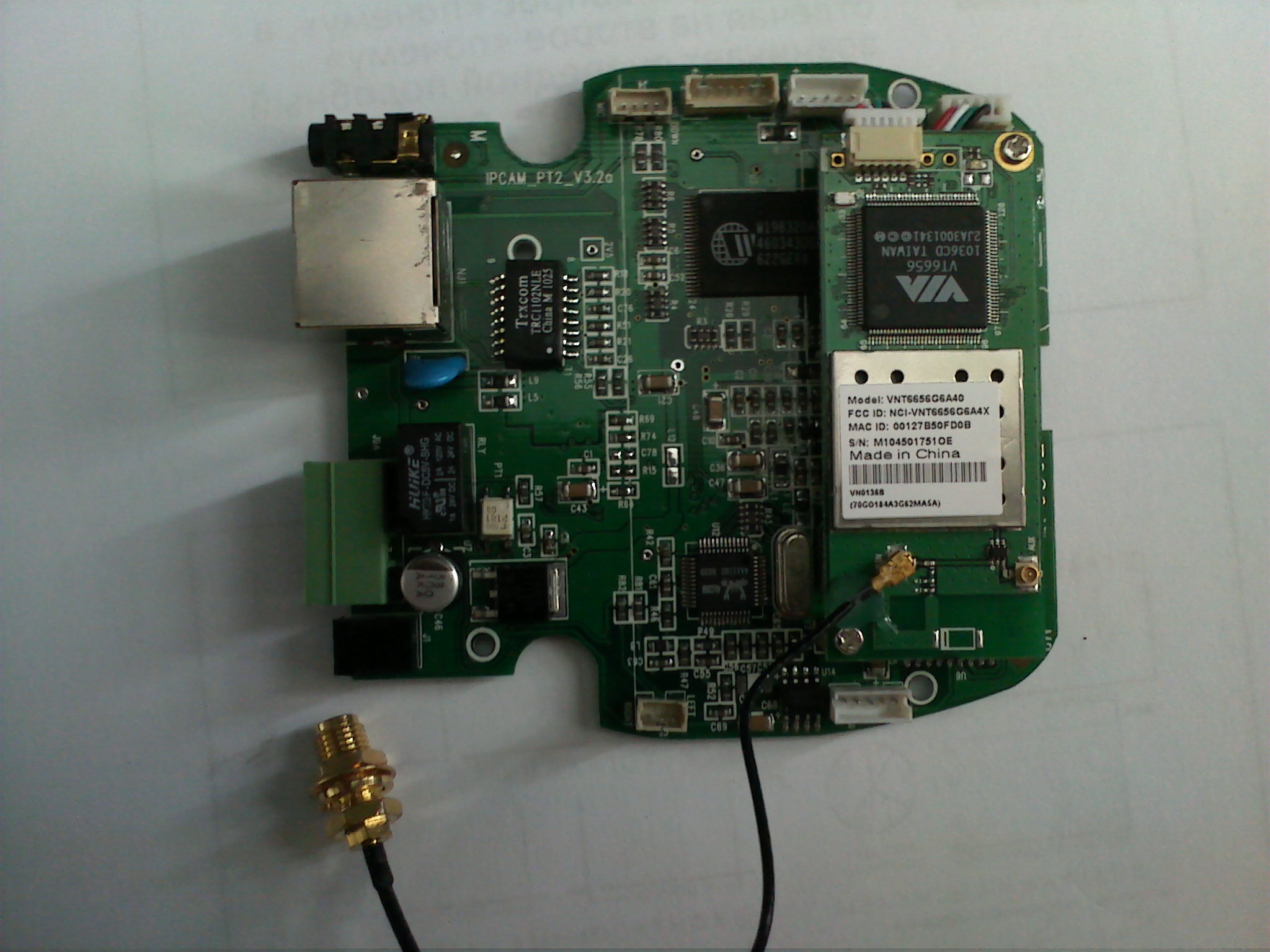

Результат подачи на IP камеру питания через бракованный POE адаптер... Саму плату:

восстановил (стабилизатор поменял) кроме WI-FI модуля (платка сверху), благо без нее работает.

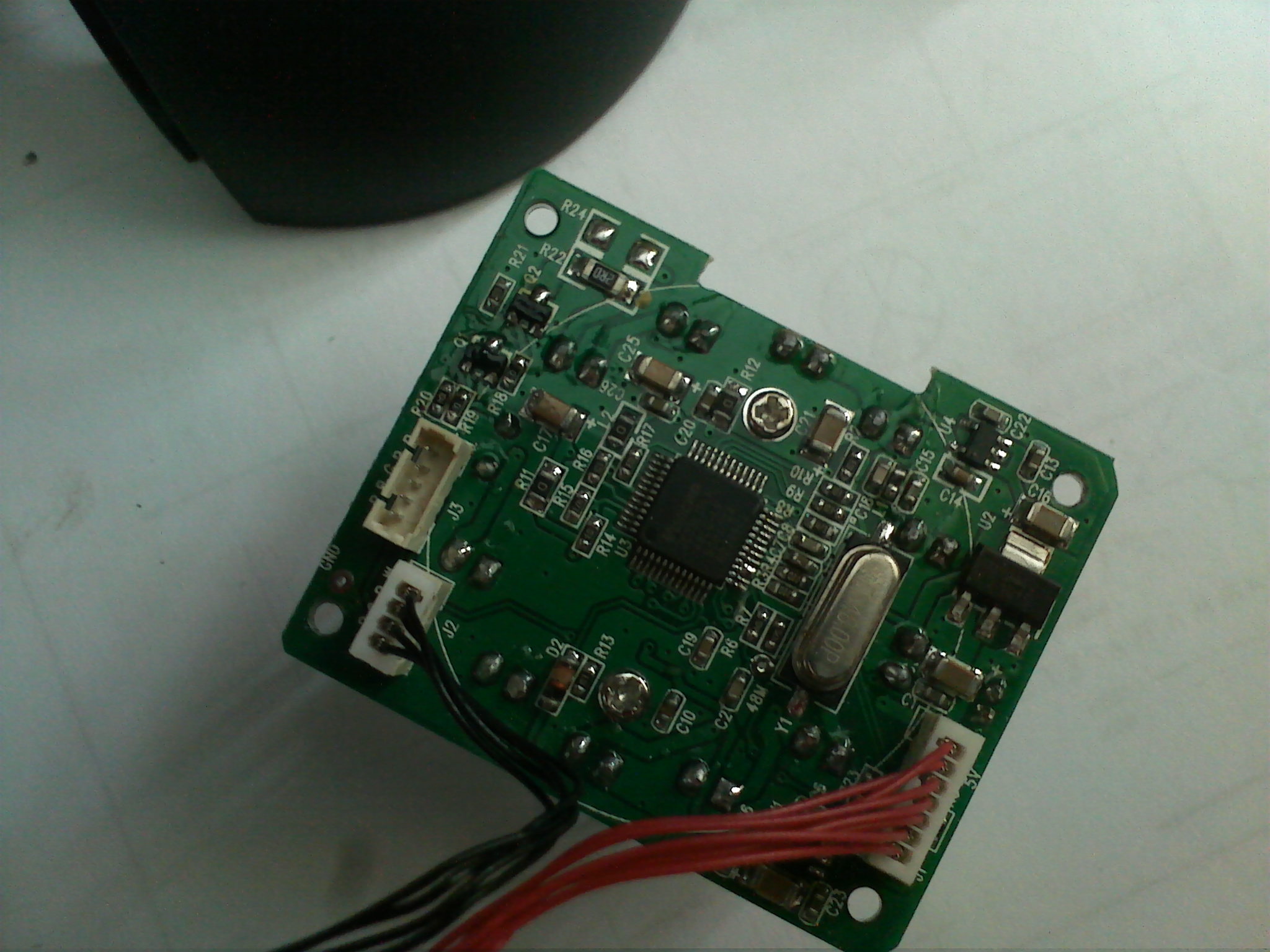

а на плате камеры стабилизатор сгорел с чипом
Плата без работоспособного сенсора не запускается, во всяком случае сеть не инициализирует. Вот и появился повод разобрать прошивку - возможно получится "робот на IP камере".

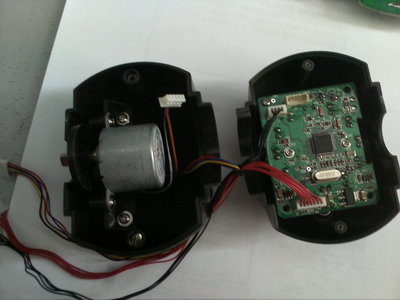

А привода хорошие, шаговик со встроенным редуктором

а что за камера то? за сколько брал?

Foscam клон на деалэкстриме за 66$. 26358 sku, но могу ошибаться.на работе гляну.
Update: поправил номер.

А фото камеры целиком есть? У меня тоже несколько фоскамовских клонов, но ни одного поддерживающего POE.

http://www.dealextreme.com/p/standalone-ip-wireless-wifi-lan-camera-with-night-vision-and-pan-tilt-motors-26358
Камера самая обычная. Питаю подобные через комплект POE-инжектор и POE-сплиттер, типа TL-POE200 http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DPOE200
Недорого и надежно. Правда в одном экземпляре видно переключатель 5/12 вольт был "недопереключен".
ЗЫ. Сплиттеры из комплекта POE200 рассчитаны на передачу питания по синей (+) и коричневой (-) парам. С POE-свитчами типа http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DSF1008P НЕ работают (из коробки без переделки), для них надо TL-POE10R http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DPOE10R

А понятно, у меня такая же есть только белая. Она сама POE не поддерживает ))) а ты внешним девайсом.
Я ее по WiFi юзаю.

Забавно, что WI-FI платка подключается к основной через USB интерфейс.

как гордо "штаны" где питание тупо брошено по оставшимся парам называются сплиттерами )))) паяли мы такие сплиттеры в свое время )) POE в принципе ходит по тем же парам что и сигнал.. в том то и фича... останое не POE а пое....

Позвольте уточнить, стабилизированный преобразователь 48->5 становится истинным пое только когда питание на него идет по 1.2,3,6 проводу? Если да, тогда срочно беру паяльник и переделываю.

ну это я зверствую, ваш вариант пассивный РОЕ, когда просто по неиспользуемым парам идет постоянка.. есть еще и "нормальный" РОЕ когда питание идет по тем же проводам что и полезный сигнал..

Poe может идти по неиспользуемым в сотке (100 мегабит) проводам, да. В более дешевых - цветной и белый провод просто замкнуты, чуть дороже - точно такой же трансформатор со средним выводом, то есть данным гигабита ничего не мешает. Видел (юзал) варианты когда питание шло по всем парам ("+" по оранжевой и синей, "-" по зеленой и коричневой) для мощных устройств, уличная точка доступа с подогревом, к примеру. "Стандарт" конечно - по парам данных.
