Одной из причин неработоспособности программатора "пять проводков", а скорее и других работающих через LPT-порт может быть настройка режима работы этого самого порта в БИОСе - выбирайте там "Нормальный" режим, а не всякие "ECS" которые могут быть по умолчанию (про ЕЦС - название по памяти пишу, но что-то такое).

Я убил 3 часа и много нервных клетов в попытках понять - а не сжег ли я ЛПТ порт в новом компе... и почему если не сжег не работает программатор "5 проводков", который без всякой модификации работал на предыдущем компе.

=DeaD= писал(а):...а скорее и других работающих через LPT-порт ...

Могу подтвердить, такая же фигня была, когда пытался прошить ПЛИС от ALTERA самодельным байтбластером из 5-ти проводков.

Надо туда SN74HC244 вставить буфером и все будет ОК!

-= Александр =- писал(а):Надо туда SN74HC244 вставить буфером и все будет ОК!

Да не было бы все ОК, при таких настройках биоса оно вообще черти-как перекраивало пины в ЛПТ-порту, даже между 3 и 25 пином постоянно было 0.18В вместо положеных ~5.0В

Так что правильные настройки биоса и все ок безо всяких SN74HC244, хотя я чуть было не повелся брать в руки паяльник и без пользы потратить еще 2-3 часа...

Прикольно
не знал. а у меня и так работало!
EPP и ECP характерны включением двунаправленности у шины данных в порту а обычный только на запись
(приём там есть по специальным ногам, имеется ввиду только запись по битам данных)

Вообще спаял я этот програматор но он не хочет работать, в биосе все так, порт не спалил принтер на нем нормально работает. В чем может быть причина? Проводки не перепутал, короткого замыкания нет, все проверил на сто рядов, может косяк в программе пользую PonyProg v 1.17h

KiCom писал(а):Вообще спаял я этот програматор но он не хочет работать, в биосе все так, порт не спалил принтер на нем нормально работает. В чем может быть причина? Проводки не перепутал, короткого замыкания нет, все проверил на сто рядов, может косяк в программе пользую PonyProg v 1.17h

вариантов много. помехи на проводе, не запускается конторолер, неисправен контроллер и т.д.

Что понимать под словом незапускаеться контролер? Контролел должен быть исправен т.к. новый только что из магазина.

KiCom писал(а):Что понимать под словом незапускаеться контролер? Контролел должен быть исправен т.к. новый только что из магазина.

1. не факт
2. правильно ли подведено питание, имеется ли фильтр от помех?
3. имеется ли подтягивающее сопротивление на ноге ресет?
4. уж не через ноутбук ли вы всё это пытаетесь делать ? у меня через раз проблеммы были.

Питания правильно
Фильтра нет разве могут фонить батарейки подключеные через КРЕН или всетаки могут? Если да то куда ставить конденсатор на выход между землей и плюсом?
Сопротивления нет, а что разве надо? Сколько ом?
Нет на обычном настольном компе.

Вообещ он себя как-то странно ведет через Pony Prog  не работает а через IMCC работает но через раз, провода экранированые поставил.

KiCom писал(а):Вообещ он себя как-то странно ведет через Pony Prog  не работает а через IMCC работает но через раз, провода экранированые поставил.

Нужно внимательно сигнальные линии посмотреть - иногда на них грязноватый нулик получаеться (не факт что у всех, но мой ЛПТ-шник вообще по нулю в Z линию почему-то переводит ), поэтому подпираю 5К на землю - и порядок

Очень трудно было понять, тоесть каждый сигнальный провод замкнуть через резистор на 5 кОм на землю, тоесть ноги MOSI,MISO, SCK,RST черех 5 кОм на землю? так или нет?

Все работает !!! Поставил резистор на reset и конденсатор на питание. Толькочто залил простую "мигалку"  что удивительно работает

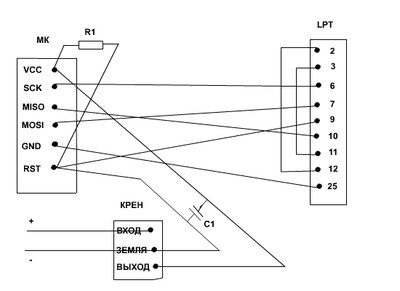

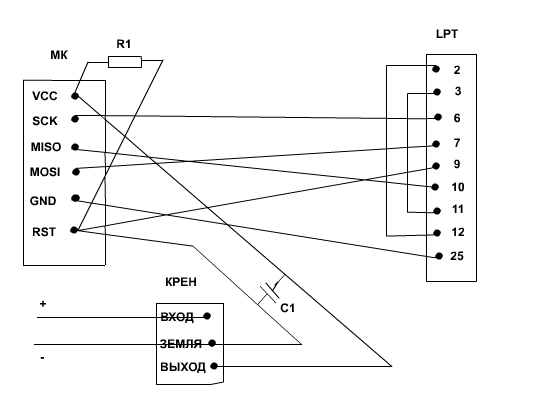

Вывесь пожалуйста итогово рабочую схему - у меня нифига не пашет...

R1 - резистор 10 кОм
С1 - конденсатор электролит 4.7 uf (в диаметре 3-4 мм) я взял какой был
