Привет всем!
Помогите мне пожалуйста.
Ситуация следующая: Микроконтроллер Атмега 128 ведет себя странно.
Мы разработали плату смысл в том что 3 выхода должны создавать 3 импульса в данном случае порт В 7 6 5выводы.
Эти импульсы открывают ключи 74НС4052( 561КП1), 6 вход микросхемы, порт G 3 и 4 микроконтрллера открывает канала всего их 4 . Мне нужно 1 канал я выставлюя на Г 0.
Пишу простейшую прогу , прерывание таймер 0 создаю прерывание частота 10кГц.
Никаких проблем. В пртеусе проверил все работает.
Заказал плату в двух экемплярах.
Собрал Начинаю шить . Программатор "профессиональный" на 4 проводках))) Шьется верификацию проходит.
Но работает через раз. Прошиваю прогой работает. Прихожу в универ шью новую не работает. Если в порт В ставлю 1 на выходах 1 ставлю 0 на выходах 1.
Стали прогу детально проверять ставим и такое чувсво что на init_devices(); вернеее после него атмега ребутаетсся .
Ставлю в инит порт работает прога.!!!)
Дома шью прошивкой той же работает!!!
Сразу говорю на резете 1 и на Пен 1.
К атмеги подключены ключи и кварц.
В схеме резисторы наши ЛН И ЛА ИЕ7 LM324 ИЕ22. Конденсаторы и диоды .
Не знаю что делать!
Подскажите кто сможет!

Я нифига не понял, неужели так трудно схему выложить?
впервую очередь проверь фусибиты на Jtag и Мегу103.

Сделайте и зашейте в нее простейшую прогу и проверьте.

Затем расставьте контрольнцем метки в программе как на http://www.avr123.nm.ru/z4.htm
и отлаживаете.

Контрольные метки мона еще и светодиодами мигать. На один порт повесить 8 светиков и включать каждый при прохождении определенного этапа программы.

Схему я могу выложить но она большая довольно таки.
К атмеги одключены 3 ключа 74НС4052 это очень простые ключи.
Один открывается нв коротки промежуток 2 ой подлиннее а 3 й самый длинный.
Программка проще некуда.
Я в майне ствил 1 а затем 0.
Ну куда проще мигать светодиодами. Это конечно хорошо но я уже говорил что после инит девайс ребутается.
Возможно это фьюзы джитаг отключен. Ключи вроде не тянут никуда.
Есть версия что нехилые помехи в нашей лаборатории дает о себе знать у нас схожий косяк ММС.
Что скажете товарищи!

Ну так сказали ж схему, исходник и скрин фьюзов. На форуме телепатов нет. Не вообще есть один, но он завязал.

Smerch44 писал(а):Что скажете товарищи!

Ну уйдите из лаборатории и от батарейки запитайте да посмотрите результат.

Я в полном шоке!!! ПРихожу домой пишу прогу с нуля работает .!!!!!!!!!!!
Почему? Ребята наши грешат на мой профессиональный программатор на четырех резисторах.
Он плохой он дурацкий он не работает. Выкинь.

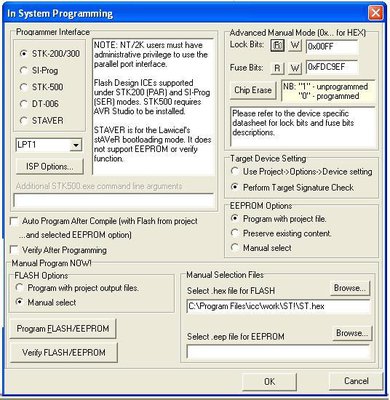

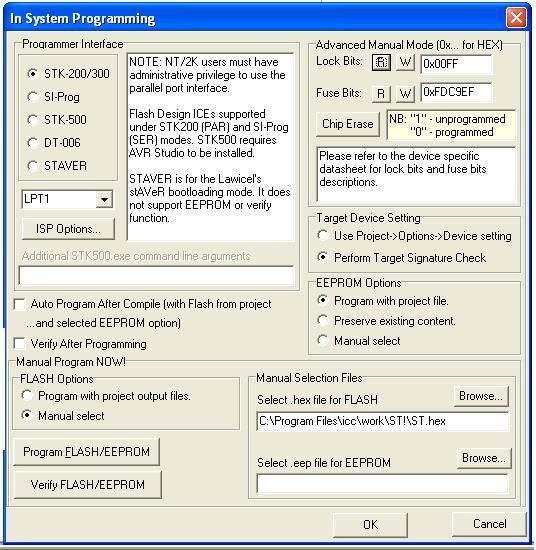

Ниже привожу исходник и фьюзы!

Smerch44 писал(а):привожу исходник и фьюзы!

дак КРАТКИЙ КУРС страница 5 часть 2 Си для МК

такие строки:

PORTB|=0b11100000;
PORTB&=~(0b00100000);//200 ns

Компилятор может выкидывать при оптимизации. Нужно проверять АСМ листинг - что на выходе получается.

Проверьте.

Фьюзы лучше смотреть в CVAVR - там они названы (стр 7 курса - картинка) и програмить из него же удобно.

Да CCVR намного проще программировать.
Но как бы все заточились под него. Уходить не хотят наши ребята.
Листинг я посмотрю.
Но как вы считаете могут какие либо помехи настолько нарушать работу контроллера.?
ПРосто я не знаю что думать ну фьюзы ладно все верно.
Прога ? Сомневаюсь.
Почему то работает только дома
Видно стены помогают

Здраствуйте все ! Схема заработала после замены профессионального программатора на 4 проводках на нормальный.
Так что кто будет применять подобный программатор лучше его не применять а использоват на АП5.

4-мя проводками программировать не возможно.

Нужно ПЯТЬ проводков !

avr123.nm.ru писал(а):4-мя проводками программировать не возможно.

Нужно ПЯТЬ проводков !

Извиняюсь. Да конечно пять . Подсознательно считают те провода на которые резисторы повесил)))

ну тогда уже 6 проводков, без питания ниче не прошьешь.

тогда уж 10 , чем больше земли тем лучше
