**Hamileon** » 19 май 2006, 06:02

Купил конденсаторы 0.1 мкф (К 10-17Б имп. 0.1мкф Х7R) для питания МК.

Так вот когда через них пропускаю подключаю +3 В на выходе меньше нуля. В чем дело, кто может что сказать. ?
На самом конденсаторе написанно 104 цвет оранжевый.

**Johnny Bravo** » 19 май 2006, 06:26

Так это естественно,- Вы включили его последовательно по питанию, стало быть он будет разделительным (пропускает толко переменную составляющую - а ее нет!).
Нужно его параллельно питанию поставить: + к одному выводу кондера, - к другому.

**Hamileon** » 19 май 2006, 12:03

Тоесть замкнуть питание МК на VCC и GND ?
У этих конденсаторов ведь нет полярности ?

**Johnny Bravo** » 19 май 2006, 12:11

Тоесть замкнуть питание МК на VCC и GND ?

Это как? Что-то не понял?

У этих конденсаторов ведь нет полярности ?

Нет.

**Johnny Bravo** » 19 май 2006, 12:26

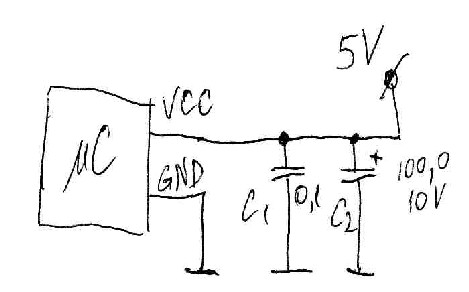

Коряво, но понятно!
С1 - это твои 0.1 мкф, С2 - полярный электролит - для фильтрации НЧ помех.

**Hamileon** » 19 май 2006, 19:32

Спасибо.
Все конденсаторы так ставятся ? К примеру что бы мотор не проседал так же ?

**cahbtexhuk** » 19 май 2006, 22:18

Смотря где и в каком контексте. На питание - как Джонни сказал

**Кирилл** » 19 май 2006, 22:59

насчет мотора:
http://www.roboforum.ru/viewtopic.htm?t=751&start=0

**SfS** » 05 июл 2006, 09:13

Hamileon писал(а):Спасибо.
Все конденсаторы так ставятся ? К примеру что бы мотор не проседал так же ?

Настоятельно советую почитать книжки по электронике. Чтобы хотябы примерно представлять зачем и куда ставятся те или иные элементы.

Очень рекомендую (для самого-самого начального уровня) "Электроника шаг за шагом" Рудольф Сворень.

Там есть и теория и практические схемы питания, усилителей и так далее. Книгу можно найти в сети. Один минус книги - довольно старая, нет ни слова о МК. Но вам это и не надо насколько я понял.

**avr123.nm.ru** » 09 июл 2006, 12:42

Hamileon писал(а):Купил конденсаторы 0.1 мкф (К 10-17Б имп. 0.1мкф Х7R) для питания МК.

Так вот когда через них пропускаю

<- Почитайте, схемы посмотрите.

**avr123.nm.ru** » 09 июл 2006, 12:44

Hamileon писал(а):Спасибо.
Все конденсаторы так ставятся ?

так же как в учебнике по физике.

Hamileon писал(а): К примеру что бы мотор не проседал так же ?

разные конденсаторы для разных задач.

**-= Александр =-** » 10 июл 2006, 17:07

Если мотор реверсируется - НЕЛЬЗЯ ставить на него электролит. Встречал я таких джедаев, поставили - все ок, а как хороший задний ход дали - кондеры порвало ко всем чертям и всю платформу их внутренностями уделало... :roll:

**SfS** » 11 июл 2006, 09:15

-= Александр =- писал(а):Если мотор реверсируется - НЕЛЬЗЯ ставить на него электролит. Встречал я таких джедаев, поставили - все ок, а как хороший задний ход дали - кондеры порвало ко всем чертям и всю платформу их внутренностями уделало... :roll:

Электролит параллельно мотору ?! А наффик ?! Там частоты импульсов довольно высокие. Хватит и 1мк кирамического за глаза. Если хочется отфильтроваться лучше - то дроссели спасут в цепях питания.

**-= Александр =-** » 11 июл 2006, 13:35

Они не от помех, они от просадок напряжения при кратковременных сильных нагрузках...

**SfS** » 13 июл 2006, 09:22

-= Александр =- писал(а):Они не от помех, они от просадок напряжения при кратковременных сильных нагрузках...

Такой электролит тогда можно вешать на вход транзисторного моста... и дроссель на вход моста по питанию будет здорово...
