В общем решил собрать "фридуину" из того что есть.
А есть у меня. Атмега168 - из магазина радиодеталей и шнурок для сименс с65.
Вот пытаюсь залить пример "блинк", выдаёт ошибку синхронизации.
я накосячил или из имеющегося собрать что то рабочее не возможно?

выводы рх-тх подключил через резисторы указанные в схеме.

Еще мучает вопрос подключения .
рх(pl2303) - тх(Atmega168)
тх(pl2303) - рх(Atmega168)

Или
тх(pl2303) - тх(Atmega168)
рх(pl2303) - рх(Atmega168)

Как правильно?)

+ атмега у меня чистая с завода, туда наверное еще что то прошивать надо?

Прошивать надо бутлоадер.

Как соединять с мостом - посмотрите у нас в принципиальной схеме [[ORduino-Nano]]

а на данной схеме прошивка бутлоадера возможна?)

Без внешнего программатора - нет

Блин. Спасибо, буду думать что делать дальше)

Сделайте программатор "5 проводков", если есть LPT-порт.

Большое спасибо, порт есть. завтра попробую собрать.

Загрузчик нашел вот
http://www.arduino.cc/playground/upload ... 168.hex.gz

Буду рад пинку направляющего туда где можно почитать о загрузчиках

Собрал пяти проводной программатор.
Загрузчик загрузить не удается.

avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA168 is 1E 94 06
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0x00 != 0x07
avrdude: verification error; content mismatch

Попробовал понипрог2000, шьётся, читается, проходит проверку.
Стандартная ардуиновская среда так и не соединяется с загрузчиком через юарт.

avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51

Завтра попробую поставить внешний кварц на 16,5 мегагерц и снять резисторы с линий рх-тх

Я не понял - вы фьюзы и бутлоадер выставили нужные уже в МК?

про фьюзы почитал, решил что из них мне максимум нужны два-три типа, включ внешнего кварца, вкл переадресации загрузки и сам адрес загрузки. с картой памяти чипа пока не разобрался как и с указанием адреса. по этому трогать пока не стал.
я так понял FF на асме у данной МК = nop ?

Адрес у всех загрузчиков начинается с 003800.
До меня так и не дошло как в BOOTSZ выставить этот адрес.

в BOOTSZ указывается размер бута , а не адрес , адрес всегда фиксирован ....

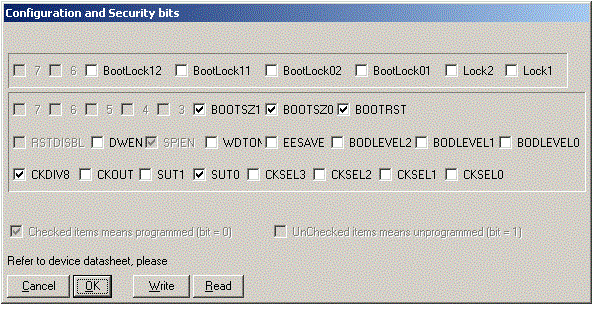

поставил кварц, обновил фьюз биты. Зашил бутлоадер указанный выше по ссылке. через юарт так и не соединяется.

А как вы пытаетесь соединяться? У вас ведь наверное линия DTR не заведена, т.е. сбрасывать МК надо вручную?

Светодиод подключили на D13, он мигает при старте МК?

через пони прог и 5 проводков шьеца, читается

А через http://arduino.cc/en/Main/Software + 5 проводков не шьеца.
Светодиод не моргает при старте.

Кабель проверил сериал монитором в этой же программе, замечательно работает.
Перед загрузкой кода тыркаю резет вручную.
Щас вывел дтр, его на прямую без конденсатора к ноге мк подключить можно?

Забудьте про переходник и DTR, пока не прошьете правильно фьюзы и бутлоадер через 5 проводков, чтобы светодиод начал мигать.
