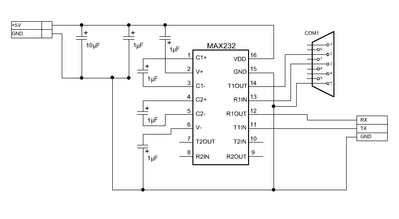

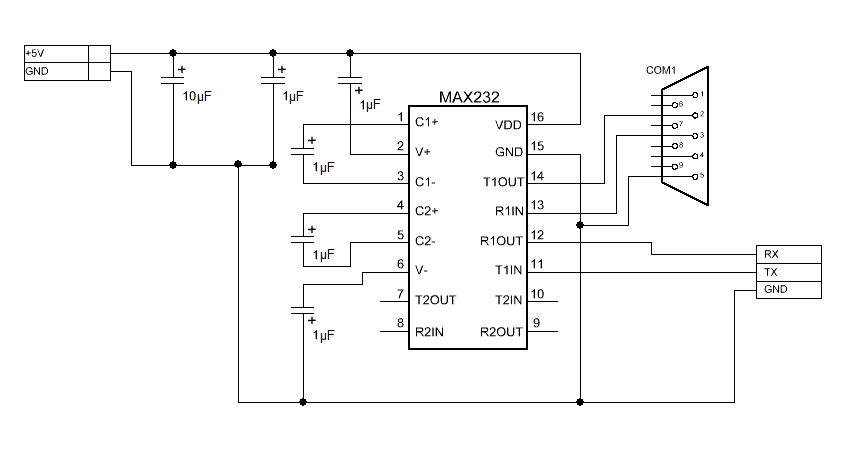

Подлючаю мах232 по схеме:

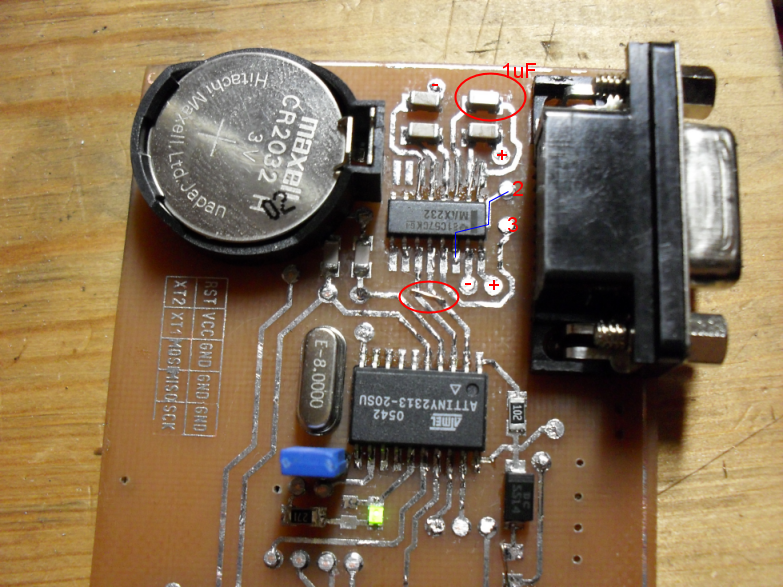

собираю на разводке паяю получается следующие:
замыкаю Rx и Tx на мах232 (11,12) софтиной открываю порт посылаю данные и они поидее должны возвротиться, но почему то не возврощаються, замыкаю 2 и 3 (на рисунке красным) посылаю данные, все ок, они вернулись. по схеме смотрю все ведь правильно подключено, даже в место керамических конденсаторов припаивал электролитные на 1uF, не помогло, думал малоли статикой убил микруху (хотя на жало паяльника был кинут провод к заземлению, паяю с антистатическим браслетом.), достал с ленты новую результат тот же - т.е. никакого. собираю схему на макетке только уже мах232 в дип копусе - все ок. что может быть не так ? посмотрите пожалуйста разводку (все лишнее удалил оставил только соединения связные с мах232)

з.Ы.: вместо батарейки побывал подключать питание от блока питания компа +5В, результат тот же. (мах232 в дип с 3 вольтами работает как надо)

Насколько помню в разных корпусах ноги расположены по разно у, но не у всех про зводителей.

Есть одно предположение: проверьте, не перекрестили ли вы Rx и Tx, пока они добрались до компа (можно прямым кабелем соединять, можно нульмодемным - результат будет разным). Попробуйте поменять их местами - вдруг поможет.

Мне встречалась такая уловка: 1 канал MAX232 не может работать в синхронном режиме, приходилось разбрасывать Tx и Rx
на разные каналы. Например T1in^T1out и R2in^R2out.

Grofus писал(а):Мне встречалась такая уловка: 1 канал MAX232 не может работать в синхронном режиме, приходилось разбрасывать Tx и Rx
на разные каналы. Например T1in^T1out и R2in^R2out.

спасибо, помогло, заменил R1 на R2, и данные стали возвращаться.
С чем связан такой глюк соиков? ведь в дип все ок.
побывал микрухи от производителей Texas Instruments и MAXIM.

Например брак самой микросхемы может быть

galex1981 писал(а):Например брак самой микросхемы может быть

сразу 3х ? причем 2х разных производителей и покупались в разных точках.

Очень может быть и 3х сразу

а что проц в это время делает? Вы, наверное, выход на выход коротите.

Michael_K писал(а):а что проц в это время делает? Вы, наверное, выход на выход коротите.

так нет. Rx на Tx. в дипе то с такой распиновкой, проблем нет.

Что "так нет"?
лично я невооруженным глазом вижу, что вы замкнули на одну точку ЧЕТЫРЕ (!!!) вывода.
Не "TX на RX", а еще и ноги проца туда же. Вот я и спрашиваю, а проц что делает? Что тут непонятного?

Michael_K писал(а):Что "так нет"?
лично я невооруженным глазом вижу, что вы замкнули на одну точку ЧЕТЫРЕ (!!!) вывода.
Не "TX на RX", а еще и ноги проца туда же. Вот я и спрашиваю, а проц что делает? Что тут непонятного?

на фото проц работал, потом я выпаивал все кроме кондеров и мах232. и проверял уже с замкнутыми ногами Rх и Tх которые не к чему более не были подключены.
