Помогите навести порядок в мозгах ПЛЗ.

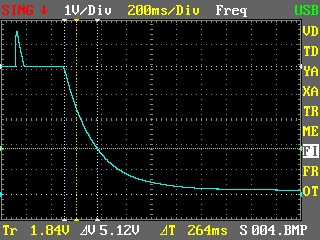

Есть неизвестная индуктивность. Подключаем индуктивность + резистор 4,7кОм к источнику питания 5В. Отключаем питание, получаем осциллограмму в приложении. До 37% напряжение на резисторе падает за 268мс.

Постоянная времени RL цепи = L/R. L = R*tau.

L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!

че-то фигня какая-то

а ты возьми промаркированную индуктивность и по ней введи в формулу поправочный коэфициент)

Myp писал(а):а ты возьми промаркированную индуктивность и по ней введи в формулу поправочный коэфициент)

хм

Добавлено спустя 16 минут 29 секунд:
Сенсация. Взял единственную имеющуюся промаркированную индуктивность. Маркировка 500 (мкГн). Картинка не поменялась.

Из чего я сделал вывод, что меряю я не индуктивность катушки, а емкость конденсатора в блоке питания.

прикольно

блин, постоянная времени - классная штука. Где б нарыть выводной резистор ом на 5-10...

пока я не лег спать, заходи, дам и 5 Ом и 10 Ом

Добавлено спустя 50 секунд:
А СМД есть?
напаяй ему 2 проводка))

ну чо, 100мкГн

Добавлено спустя 57 секунд:

SERGEY_M писал(а):пока я не лег спать, заходи, дам и 5 Ом и 10 Ом

Добавлено спустя 50 секунд:
А СМД есть?
напаяй ему 2 проводка))

Я у тебя уже был и мне там не понравилось, меня эвакуировали с кислородной подушкой было мне 8 месяцев...

А у вас там есть Гамбринус? Там здорово?

Добавлено спустя 3 минуты 14 секунд:
кстати, про SMD. Если собираем что-то на макетке и совсем край - нужны компоненты, а ничего, кроме смд резисторов/кондеров/индуктивностей нет, то можно сделать так. От "гребенки" откусывается два контакта. И либо прям на них, либо выкусить из дырявой макетки для выводных компонентов кусочек с двумя отверстиями, впаиваем в него контакты гребенки и на них смд. Провода подпаивать не рекомендую - отрываются контакты от керамики.

Добавлено спустя 1 минуту 31 секунду:
http://www.gambrinus.net.ua/ аааааааааа

Добавлено спустя 1 минуту 6 секунд:
чооооооооооооорт

Добавлено спустя 4 минуты 21 секунду:
Так называлась пивная в бойком портовом городе на юге России. Хотя она
и помещалась на одной из самых людных улиц, но найти ее было довольно трудно
благодаря ее подземному расположению. Часто посетитель, даже близко знакомый
и хорошо принятый в Гамбринусе, умудрялся миновать это замечательное
заведение и, только пройдя две-три соседние лавки, возвращался назад.

Пошел читать: http://lib.ru/LITRA/KUPRIN/gambrinus.txt

Добавлено спустя 37 минут 28 секунд:

dccharacter писал(а):Постоянная времени RL цепи = L/R. L = R*tau.
L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!
че-то фигня какая-то

Мыслите ЛОГИЧЕСКИ увеличение R должно замедлять процессы, значит оно не может быть в знаменателе.

А посему считайте по методу avr123 вот: L = tau / R тады: L = 0,268 / 4700 = 57 мкГн

Есть проги для измерения Л С на звуковой карте ПК.

А у вас там есть Гамбринус? Там здорово?

Гамбринус кончился в 90-х
Ща там типа ресторан, от Гамбринуса только название осталось))
это мое мнение, хотя некоторым (очень не многим) там нравится
но того Одесского колорита уже дааавно нет

avr123.nm.ru писал(а):Добавлено спустя 37 минут 28 секунд:

dccharacter писал(а):Постоянная времени RL цепи = L/R. L = R*tau.
L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!
че-то фигня какая-то

Мыслите ЛОГИЧЕСКИ увеличение R должно замедлять процессы, значит оно не может быть в знаменателе.

А посему считайте по методу avr123 вот: L = tau / R тады: L = 0,268 / 4700 = 57 мкГн

Есть проги для измерения Л С на звуковой карте ПК.

avr123 ушел от нас на неделю думать над своими словами ))))
не надо путать L и C

Ну и ссылки: http://www.ups-info.ru/?link=160657
http://www.motor-remont.ru/books/2/06_51.html

Добавлено спустя 2 минуты 6 секунд:

SERGEY_M писал(а):Гамбринус кончился в 90-х

Эх, а зачем я тогда вчера Куприна читал до 4-х утра....

Добавлено спустя 1 минуту 23 секунды:

avr123.nm.ru писал(а):R тады: L = 0,268 / 4700 = 57 мкГн

Таким образом мы выяснили, какой емкости кондер стоит в блоке питания ))

Добавлено спустя 8 минут 20 секунд:
ой
я тупой
avr, прости
кажись я все понял
L/r - это мера нарастания ТОКА, а не НАПРЯЖЕНИЯ

Добавлено спустя 2 минуты 16 секунд:
так, стоп
че вы меня все путаете
U = IR, т.е. L/r - это и мера нарастания напряжения тоже

я же осциллограмму снимаю с РЕЗИСТОРА, а не с LR цепи

Добавлено спустя 3 часа 7 минут 25 секунд:
Ну кто-нить тут закон Ома знает - объясните, почему я прав, но верить хочется avr123-у?

Формула правильная
L=R*t
т.к. индуктивность запасает "ток" то в начальный момент он будет одинаков на любом резисторе
но при этом с ростом этого резистора будет расти и начальное напряжение
соответственно запасенная энергия будет расходоваться быстрее на большом резисторе...
т.е. с ростом R уменьшается t
это как с реле
если обмотку реле закоротить диодом, то оно будет отпускать дольше но напряжение на обмотке не вырастет выше 0,7В, а если посл. с диодом поставить резистор то напряжение на обмотке вырастет, но реле отпустит быстрее...
незнаю, как объяснить более популярно
объяснялкин из меня никакой...

Ужас какой-то. Моделирование в PROTEUS и MicroCAP спасет заблудшие души.

Ужас какой-то

может и ужас
я как собачка, знаю что происходит, но сказать не могу
а если можете объяснить более популярно, так в чем проблема?
или пальцы болят...
послать в Протеус с Капом каждый может

avr123.nm.ru писал(а):Ужас какой-то. Моделирование в PROTEUS и MicroCAP спасет заблудшие души.

А ты по ссылкам ходил, читал теорию? Проводил опыт? Мож мы и бараны, но что-то похожее а правду там по ссылкам написано...

Не надо так серьезно.
