**=DeaD=** » 08 апр 2011, 19:05

KTIR0721ds нету в продаже, только KTIR0711s сейчас есть. Хочу заказывать партию BWSENS и думаю подойдут ли.

Вот такие у них указаны отличия:
Коффициент передачи по току(Входной ток, мА=>Мин., %) Время нарастания, мкс Время спада, мкс
KTIR0711S 4мА=>0,5% 20 20
KTIR0721DS 4ма=>8% 80 70

Время нарастания и спада меньше это понятно. А что за мин.% коэф. передачи по току - кто-нибудь подскажите?

**blindman** » 08 апр 2011, 19:15

Приложи даташиты.

**=DeaD=** » 08 апр 2011, 19:23

Вот сводная табличка отличий вроде и даташиты

**blindman** » 08 апр 2011, 19:27

Чето не вижу там таких цифр - 0,5% и 8%

**=DeaD=** » 08 апр 2011, 19:39

Они отсюда

http://www.promelec.ru/catalog_info/49/95/377/400/

Но смысл не в них, а в том, - подойдут или нет

**blindman** » 08 апр 2011, 19:41

Грубо говоря, DS раз в 10 больший ток выдает при прочих равных - у него составной транзистор, а у S одиночный. Нужна будет значительная поправка в постоянных времени. Также , думаю что S может больше подвержен помехам.

**=DeaD=** » 08 апр 2011, 19:56

Тогда завтра куплю на пробу немного новых датчиков, проверю, что да как.

**Michael_K** » 08 апр 2011, 20:33

В ваших условиях - близко отражающая поверхность, хороишй контраст - вы скорее всего разницы не заметите. Возможно ток светодиода можно порегулировать, но скорее всего, будут работать и так.

**Radist** » 08 апр 2011, 20:58

Я постоянно использую оптрончики ktir0711s для датчиков линии в лайнтрейсе, датчиков пола в сумо и кегельринге. Работают хорошо. А, еще в энкодер ставил - тоже без проблем. А вы как их хотите использовать?

**=DeaD=** » 08 апр 2011, 21:33

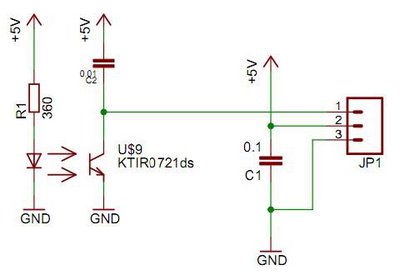

Вот тут планирую использовать: [[OR-BWSENS]]

**=DeaD=** » 10 апр 2011, 12:48

Radist писал(а):Я постоянно использую оптрончики ktir0711s для датчиков линии в лайнтрейсе, датчиков пола в сумо и кегельринге. Работают хорошо. А, еще в энкодер ставил - тоже без проблем.

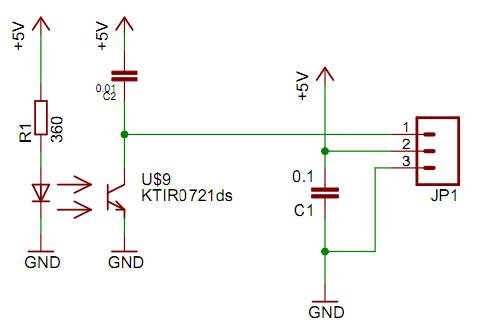

У вас такая же схема использования? Номиналы какие используете с ними и временные промежутки для замера?

**Radist** » 10 апр 2011, 16:43

Не, у меня не такая. Резистор над светодиодом похож, 100 - 490 Ом в зависимости от дальности. А в коллекторе у меня не кондер, а резистор (20 к). Сигнал с коллектора идет на АЦП. А потом либо с порогом сравниваю, либо (в аналоговой линейке для лайнтрейса)по этой инфе нахожу средневзвешенное.

**=DeaD=** » 10 апр 2011, 16:48

А какой номинал ставите резистора вместо кондёра?

**Radist** » 10 апр 2011, 19:16

20 кОм

**=DeaD=** » 21 апр 2011, 23:12

Купил образцы, проверил, на 20кОм вроде работают вполне нормально.
