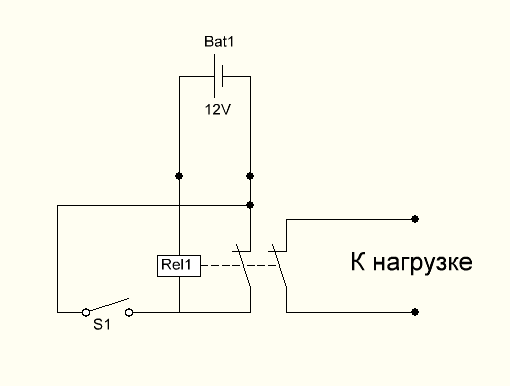

Подскажите пожалуйста как сделать функционал данной схемы на транзисторах ?

Судя по схеме у вас нагрузка никогда не включается? Источник питания у неё где?

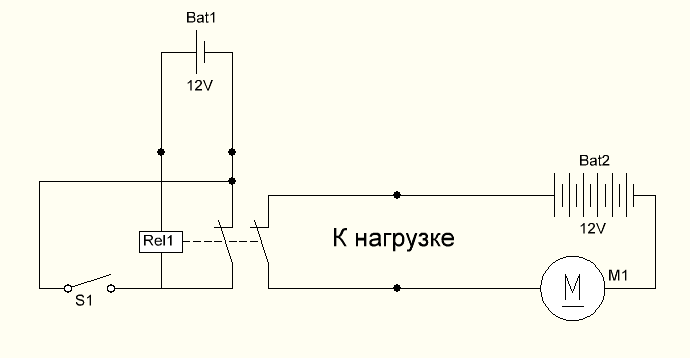

вот пример, суть не в том как запитать нагрузку от ого же половика, а как сделать так чтобы транзистор открылся и не закрылся, ни как не могу сделать так чтобы скажем базу транзистора через резистор подключалась к земле и держалась после нажатия на кнопку.

Поставить второй транзистор...

а можно пример ?

Тиристор

Задача сформулирована не очень понятно, отвечу как понял. В схеме есть кнопка - пока ее держат - реле отключает нагрузку (поскольку нарисованы нормальнозамкнутые контакты). Берете транзистор нпн, в коллектор ему нагрузку и питание, базу подтягиваете к плюсу через резистор, эмиттер на земле, кнопку между базой и землей. Есть питание - через нагрузку идет ток (как у вас было). Жмем кнопку - транзистор закрылся, ток через нагрузку не течет (у вас при этом включалось реле и разрывало контакт).

[telepatmode]Не, то у человека так странно НР контакты нарисованы. Он имеет в виду схему реле с самоблокировкой[/telepatmode]

Нужен или тиристор, или второй транзистор (см http://nauchebe.net/2011/03/ekvivalenty ... -priborov/ рис 2.2 "Аналог тиристора"). А выключается это дело как?

а никак
включается и работает пока батарейки не вынут

boez писал(а):[telepatmode]Не, то у человека так странно НР контакты нарисованы. Он имеет в виду схему реле с самоблокировкой[/telepatmode]

Нужен или тиристор, или второй транзистор (см http://nauchebe.net/2011/03/ekvivalenty ... -priborov/ рис 2.2 "Аналог тиристора"). А выключается это дело как?

именно с само блокировкой. Спасибо на схемы посмотрел, но теперь возникла еще одна проблема и не знаю как с ней справиться.
Сут в том что нажать на кнопку и питание подавалась на нагрузку (в моем случае это мк), но вот как теперь сделать что бы мк сам смог отключить питание от себя, без использования реле (только управление на транзисторах, тиристорах, диодах и т.д.)

Для управления питанием часто применют полевик p-mosfet например IRLML6402
Его шунтируют кнопкой включения.

avr123.nm.ru писал(а):Для управления питанием часто применют полевик p-mosfet например IRLML6402
Его шунтируют кнопкой включения.

а можно пример, а то как не подключу либо питания только когда кнопку держу либо вообще не выключаеться

мне все таки не понятно , схема должна быть постоянно включенной ? и при замыкании какого то контакта должна вся отключаться? и если есть МК зачем его гасить? можно на словах алгоритм работы какой нужно без схем...

Romikgy писал(а):мне все таки не понятно , схема должна быть постоянно включенной ? и при замыкании какого то контакта должна вся отключаться? и если есть МК зачем его гасить? можно на словах алгоритм работы какой нужно без схем...

Схема изначально выключена, есть управляющий контакт, который замыкается на GND (кратковременный 1-3 сек)после чего мк должна поработать какое то время и отключить питания (для экономии аккумуляторов, т.к. использоваться будет крайне редко)

так и зачем городить огород если МК сам запросто может после нажатия кнопки включиться, зафиксировать реле во включенном состоянии для самопитания, отработать программу и самостоятельно отключиться.
