Научите делать делитель напряжения....

Сообщение flyroman » 03 мар 2011, 22:30

Короче, ребят, ничего не понимаю , что происходит..... :P :cry: :o

Меня интересует вопрос:

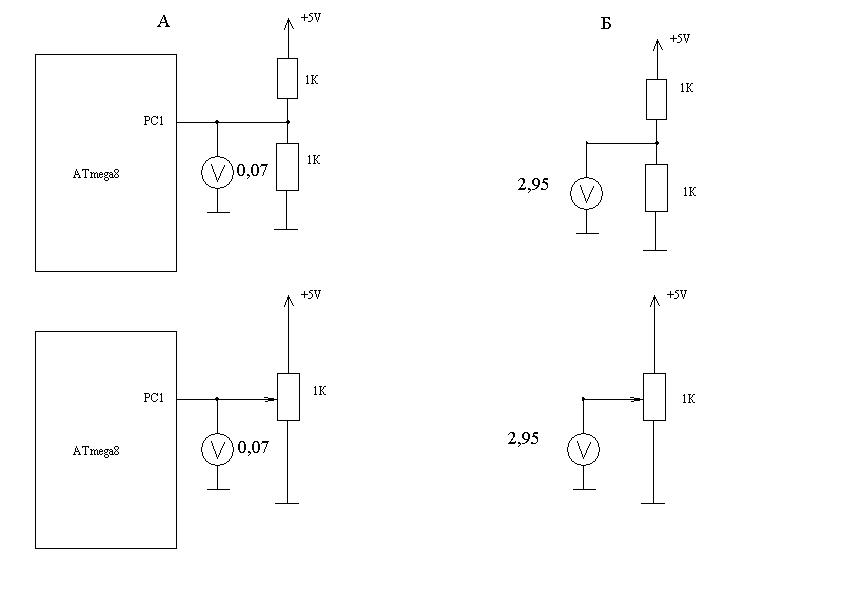

делаю делитель напряжения на переменном резисторе(картинка Б)....подключаю вольтметр, мерю.....получается нормальное напряжение, меняющееся от 0.. до 5 Вольт(на картинке 2,95).....

Подключаю к МК.....напряжение падает чуть ли не до 0,05....0,10......
Почему так получается??
Ток маленький? Номиналы резисторов большие? Или резисторы надо порядка Ом'ов?

Вот как, например сделать делитель, чтобы подключенный нормально выдавал 2,5 ваольт при напряжении питания 5 вольт.


В чем я не соображаю, покажите пожалуйста... :friends:

Добавлено спустя 1 минуту 57 секунд:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 22:33

Это ты реально собирал, или в протэусе?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение =DeaD= » 03 мар 2011, 22:39

Случаем PC1 к земле не подтянут внутри МК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 22:41

Может у тебя РС1 на выход сконфигурирован?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение flyroman » 03 мар 2011, 23:48

и реально и в протеусе......

Добавлено спустя 1 минуту 35 секунд:
А как сделать чтобы PC1 на вход....а остальные PC на выход
а то у меня вот так....по ходу надо PORTC.1=input написать?

Код: Выделить всё
Config Adc = Single , Prescaler = Auto , Reference = Avcc

Config Portb = Output
Config Portc = Output
Config Portd = Output

Dig = 0

Start Adc

Do
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 23:55

Если два резистора в делителе одинаковые, то напряжение точно пополам должно поделится.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение flyroman » 04 мар 2011, 00:12

Вот так написал...:

Код: Выделить всё
Config Portb = Output
Config Portc = Output
Config Portd = Output

Config Portc.1 = Input


...Заработало, нормально 2,5 вольта....походу PortC быд выставлен на выход и принимал значение 0...а я 2 день мудился после работы..... "чеж с ним такое?! :sorry: "

Добавлено спустя 1 минуту 18 секунд:
А так если 2 одинаковых резистора, то напряжение попалам делится....эт я на рисунке "2.95" для примера привел.....а так-то там 2,5 должно быть...

Добавлено спустя 3 минуты 5 секунд:
Всем спасибо!
