Re: Помогите сделать схему питания
blindman » 02 мар 2011, 12:59
Спасибо всем. Решено: 2 батарейки и импульсник на NCP1450 с внешним ключом
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Помогите сделать схему питания
dccharacter » 02 мар 2011, 13:47
Michael_K писал(а):Я бы именно так и поступил.
Добавлено спустя 2 минуты 3 секунды:
Вообще, я однажды делал прямо на проце степ-апдешевле не бывает.
А как?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: Помогите сделать схему питания
Michael_K » 02 мар 2011, 16:05
Да как обычно...

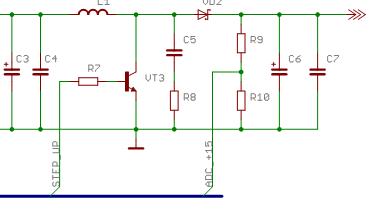

индуктивность, транзюк на землю, диод, конденсатор.
Добавлено спустя 2 минуты 45 секунд:
индуктивность, транзюк на землю, диод, конденсатор.
Добавлено спустя 2 минуты 45 секунд:
- stepup.JPG (10.39 КиБ) Просмотров: 1456
-
Michael_K - Сообщения: 6028
- Зарегистрирован: 07 окт 2009, 00:29
- Откуда: СПб
Re: Помогите сделать схему питания
Romikgy » 02 мар 2011, 17:08
а зачем С5 и R8 ?
die Wahrheit ist irgendwo da draußen
-
Romikgy - Сообщения: 750
- Зарегистрирован: 15 ноя 2009, 13:37
- Откуда: Porto Franco "Odessa"
Re: Помогите сделать схему питания
Michael_K » 02 мар 2011, 18:07
Снабберная цепочка... да нафиг не нужна
-
Michael_K - Сообщения: 6028
- Зарегистрирован: 07 окт 2009, 00:29
- Откуда: СПб
