Блин сгорела микросхема в телеке ocp2030 - импульсный стабилизатор напряжения ....она на 3А....номинальный ток 5А....
Таких микросхем в магазине нет. Даже на заказ нет.

Так вот , подскажите ребят на что можно заменить?...
попробовал на LM2576T-5 - она на 3А максимально....5 вольт.... \

Я телеку дал 5 вольт на нужный контакт от обыного блока питания...телек врубился....
поставил LM2576T-5 ....не врубается ...на выходе приблизительно 3.3 показывает....В холостую включаешь 5В..дает....

Какой импульсный стабилизатор (желательно, доступный и в виде одной микросхемы(ну можно с выходным транзистором)) применить?

lm2576 нужна бОльшая индуктивность и емкости - там частота существенно ниже.

flyroman писал(а):Какой импульсный стабилизатор (желательно, доступный и в виде одной микросхемы(ну можно с выходным транзистором)) применить?

mc34063 с внешним транзистором по схеме из AN-920 onsemi.com

вот это ваще прикольно
по схеме AN-920 .....где её там найти((

в расширенном поиске с галочкой на апликухах
http://www.onsemi.com/pub_link/Collateral/AN920-D.PDF
хотя можно и готовый заказать. на lm2576 на ибэе я брал что-то около 4$. единственно нужно будет срезать термоусадку и проверить диод, китайчеги любят слабенькие ставить

lm2576 с мощным диодом и всей обвеской дешевле заказать у Семенова Михаила с пересылкой письмом - http://mkpochtoi.narod.ru/price.htm
и наверняка быстрей получится. На 3 амперах наверняка радиатор потребуется.

Есть и линейные стабилизаторы на 5 ампер.

Ты только учти, 50% что она не просто так сгорела. Подключи внешний бп и сделай прогон часов 5-10. Может еще чего всплывет. Кондеры кстати посмотри, телек уже не молодой...

ну сморел телек седня....пол дня....на копмовском блоке питания)))

Добавлено спустя 26 минут 31 секунду:
ребят, а есть схема на Lm2576 с выходным транзистором на хотяб чуть более 3 ампер(3.2-3.5)?

Добавлено спустя 1 час 3 минуты 3 секунды:

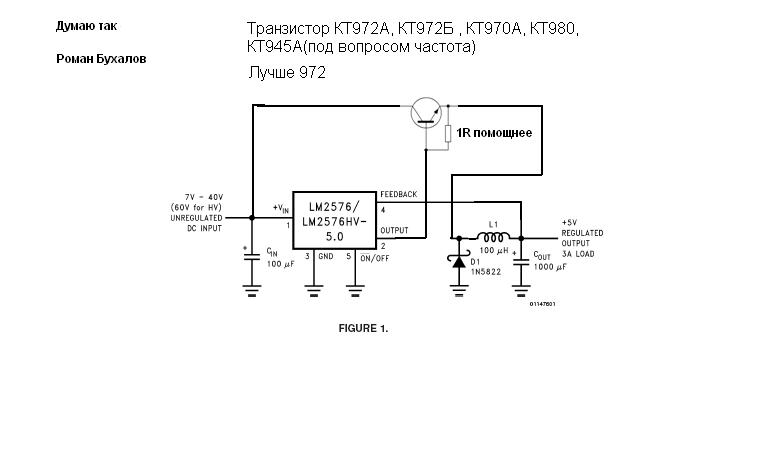

Правильно будет так ?


Добавлено спустя 1 час 27 минут 1 секунду:
Кто-нибудь

В принципе правильно.
Транзистор будет печкой.
Считать и моделить лень.

Вы главное мотушку выбирайте так, чтобы она на вашем токе на 50-ти килогерцах не горела и не насыщалась.

flyroman писал(а):а есть схема на Lm2576 с выходным транзистором на хотяб чуть более 3 ампер(3.2-3.5)?

Есть наверно. Советую mc34063 и П-полевик например на 15 ампер 60 вольт в DPAK и будет хорошо.

Michael_K писал(а):Транзистор будет печкой.

Вы главное мотушку выбирайте так, чтобы она на вашем токе на 50-ти килогерцах не горела и не насыщалась.

Что есть "мотушка" -дроссель?

А как сделать чтоб не печкой?

Добавлено спустя 57 секунд:
А резистор правильный? Ну всмысле.....такого маленького сопротивления должен быть? или 1 кОм например.....

flyroman писал(а):Что есть "мотушка" -дроссель?

ага.

flyroman писал(а):А как сделать чтоб не печкой?

никак. другую микросхему взять.

flyroman писал(а):А резистор правильный? Ну всмысле.....такого маленького сопротивления должен быть? или 1 кОм например.....

Ну, порядок правильный. Омы должны быть, а не килоомы.

Наверно вот так по-прикольней.

=

ну что...что это?....

Типа схема приципальная.
