Добрый день, всем.

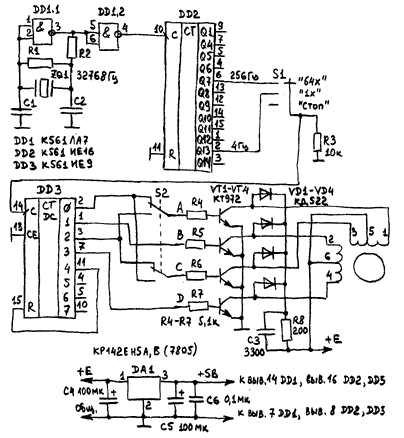

Пытаюсь заставить работать шаговый двигатель EM-142 от принтера. Подключил его по схеме как на прикреплённой картинке... Двигатель вращается, но один шаг он делает как бы полный (поворачивается скажем на угол L), а второй наполовину (L/2), третий шаг снова полный, четвёртый снова половинный... Не подскажете куда копать ?

вероятно концы обмоток перепутаны, а направление вращения держит устойчиво?

А что значит "половинный шаг"?

наверняка провода перепутаны

да я уже по всякому их крутил провода эти... вот то поведение, что я описал, это наилучшее чего удалось добиться переподключая концы обмоток
причём мощности у двигла - кот наплакал.. слегка коснувшись пальцем можно остановить..
может есть ещё какие ньюансы ? которые надо учесть при подключении униполярника ?
или может кто даст автономную (без компа) схему подключения

Michael_K писал(а):...а направление вращения держит устойчиво?

anjey писал(а):слегка коснувшись пальцем можно остановить..

стопудово провода перепутаны.

притом судя по симптомам выше, перепутаны не только крайние между собой но и средние выводы обмоток с крайними...

Duhas писал(а):притом судя по симптомам выше, перепутаны не только крайние между собой но и средние выводы обмоток с крайними...

ну-у-у это уж вы загнули уж раззвонить омметром обмотки у меня ума хватило. Вся обмотка 24 Ома, со среднего отвода до каждого из концов соответственно по 12 Ом.
В общем буду пробовать другой двигатель и другую схему подключения

ну может и перегнул

но по симптомам похоже.. имхо..

Возможно пара транзисторов работают не гуд... Проверяли сигнатуры на базах транзисторов?

Извините, задумал одно устройство. Необходимо сократить схему, чтоб при подаче сигнала двигатель проворачивался только на один цикл. Как это проще сделать? сигнал подается с логики, амплитудой в 5в. Сколько импульсов нужно на один шаг?

1 импульс 1 шаг
простой драйвер ШД и так проще некуда
