Привет, формчане , прошу помощи в решении следующей проблемы:
есть у меня 2 L298 работать они будут на полную нагрузку - все каналы на 2А.
Рассеваемая мощность 1 L298 - 25Вт. Я не совсем понимаю - это без радиатора или нужен радиатор на данную мощность?

С учетом потребления двигателей на одну L298 придется 29 Вт.
Справочники и интернет советует выбирать радиатор из соображений 20см2 на ватт.
К одному радиатору хочу прикрутить оба драйвера, будет обдув вентилятором на 40 мм 3000-6000 об/мин.

Помогите определить площадь радиатора.

Есть радиаторы для обычного охлаждения, а есть для охлаждения вентилятором. У последних меньше зазоры между ребрами и соответственно больше "плотность".

Вот в том то и дело что радиаторов у меня много в основном из комповых блоков питания, но не могу определиться с их размером, места в корпусе в притык Обдув будет сквозным, теплый воздух будет сразу выбрасываться за борт.

Вот в теме пара интересных ссылок, может помогут:
http://www.zmeyfish.radiokot.ru/forum/v ... p?p=116956

Спасибо, щас глянем.

Когда то тоже интересовался расчетом радиаторов, сейчас прошло. Чтобы рассчитать радиатр - надо учесть миллион параметров, не только габариты его самого, но и габариты и количество ребер, место приложения тепла, положение радиатора. Тепло отводится тремя способами: теплопроводность, конвекция, тепловое излучение. Для каждого способа свои формулы, но главное, что никто не знает сколько процентов уйдет на каждый способ. С вентилятором число неизвестных только увеличится. Поэтому предлагаю забыть о расчете и действовать следующим образом.

В даташите есть параметр - тепловое сопротивление, измеряется в градусах/Вт. Оно есть кристалл-корпус и корпус-окружающая среда. Рассеиваемая мощность считается легко: падение напряжения умножаем на ток (для постоянного тока). Складываем тепловые сопротивления кристалл-корпус и корпус-окр. среда, умножаем на мощность потерь - получаем температуру, до которой нагреется ваш элемент. Если это очень жарко - он сгорит, нужен радиатор. Как радиатор уменьшит температуру? Он тупо снижает сопротивление корпус-окр.среда. Ищите на покупных радиаторах этот параметр, ставьте его в формулу, прибавьте еще сопротивление термопасты - получите сниженную температуру. Если она уже в допуске - хорошо. Если еще и вентилятор приделаете - температура станет еще ниже. Помним про правило: надежность схемы ухудшается вдвое на каждые 10 градусов повышения температуры, и выбираем допустимую температуру перегрева. Учтите, именно перегрева, к ней будет прибавляться температура окр. среды.

Это тема действительно не простая. У меня целая глава была отдана расчёту теплового режима в дипломе.

Код: Выделить всё

2.7. Конструкторские расчёты.
2.7.1. Расчёт теплового режима блока.

В радиоэлектронных устройствах для отвода тепла, выделяемого радиодеталями и узлами, и снижения их температуры широко применяется как естественная так и принудительная вентиляция. Когда мощность, рассеиваемая теплонагруженными элементами превышает 500 Вт на квадратный метр, применяется принудительная вентиляция, при меньшей мощности - естественная.
Принудительная вентиляция обеспечивается специальными устройствами, которые прогоняют воздух через внутренний объем аппарата.
Естественная вентиляция имеет место в аппаратах с перфорированным кожухом, у которого поток воздуха через внутренний объем создается за счет уменьшения его плотности в аппарате при нагревании.
В конструкции электронного замка имеются технологические отверстия, расположенные на нижней части корпуса, и перфорированные отверстия в верхней части.
Пусть известна мощность, рассеиваемая в аппарате, и его геометрические размеры.
Выражения для температуры перегрева над окружающей средой нагретой зоны, кожуха и воздуха внутри аппарата  с учетом того, что   и, следовательно,   будут иметь вид:

                                          /3/

При естественной вентиляции, неизвестным является расход воздуха через аппарат. Этот расход воздуха, является функцией соотношения температуры воздуха во внутреннем объеме аппарата, и его температурой на входе и выходе, а также площади отверстий в кожухе и шасси для воздушного потока.
Массовый расход воздуха связан с температурой и геометрическими размерами аппарата выражением:

где    - коэффициент расхода воздуха (для перфорированного кожуха  );
  - площади отверстий в 1-й, 2-й области кожуха и шасси;
  - расстояние между отверстиями в верхней и нижней части кожуха;
  - абсолютные температуры среды, воздуха в аппарате, нагретой зоны, и воздуха на выходе;
  - плотность воздуха на входе в аппарат.
Тепловые проводимости   входящие в тепловые коэффициенты   являются функцией искомых температур.
Следовательно, задача является нелинейной и ее решение может быть выполнено методом последовательных приближений.                                    /3/
Предварительно оценим ориентировочно тепловой режим аппарата, для чего упростим выражения для тепловых коэффициентов приняв следующие допущения.
1. Теплообмен между нагретой зоной и кожухом, а также последним и окружающей средой слабо влияет на тепловой режим аппарата в перфорированном кожухе и соответствующие коэффициенты примем приближенно равными:
,
и следовательно

где  - площадь поверхности нагретой зоны, участвующая в лучистом теплообмене, равная
Здесь   - высота нагретой зоны.
Площадь кожуха  рассчитывается без учета площади отверстий перфорации. Этим самым компенсируется ошибка, связанная с принятыми допущениями    при    рассмотрении    тепловых    процессов    вентилируемых аппаратов, об отсутствии лучистой тепловой связи между зоной и средой через отверстия в кожухе.
2. Коэффициенты теплоотдачи конвекцией внутренних поверхностей
аппарата (поверхности нагретой зоны, кожуха) принимаются равными
.
Эти коэффициенты для различных конструкций аппаратов в широком диапазоне  изменения  тепловых  нагрузок  изменяются  незначительно   и  в среднем можно признать равными:

Отсюда тепловые проводимости   могут быть выражены по формулам:

Здесь    - площадь поверхности нагретой зоны, участвующая в конвективном теплообмене.

где n - количество деталей, установленных на шасси.
3. Площадь внутренней поверхности кожуха принимается равной наружной поверхности:

При принятых допущениях тепловые коэффициенты будут равны:



Весовой расход воздуха через аппарат, когда среднеобъемная температура в аппарате близка к 40°С, а температура среды 20°С, можно определить из выражения:

  - среднее расстояние между входными и выходными отверстиями

Здесь   - суммарная площадь отверстий для прохода воздуха на входе и на выходе.
  - средняя площадь поперечного сечения аппарата, свободная для прохода воздуха.
Удельная теплоемкость воздуха в широком диапазоне температур 20-60°С практически не изменяется и равна  . При этом удельное теплосодержание воздуха, протекающего через аппарат будет

так на основании принятых допущений, линеаризованы тепловые коэффициенты  , что позволяет рассчитать перегревы аппарата, не прибегая к методу последовательных приближений.
Рассчитаем тепловой режим конструкции блока замка в перфорированном кожухе при естественной конвекции коэффициентным методом.
1. Определяем площадь и объем кожуха.

                                                                                         /9/
Кожух электронного замка имеет габариты: 128х106х35 мм,
отсюда:


2. Коэффициент заполнения
3. Определяем площадь излучающей поверхности нагретой зоны.
   где:
- размер основания приведенной нагретой зоны.

Следовательно,

4. Определяем реальную площадь теплоотдающих поверхностей нагретой зоны, равную сумме площадей всех деталей.
ПП размером 54х31х1,5 мм и соленоида 54х31х16.
Отсюда находим:

5. Определяем приведенную площадь отверстий:
                  /3/
Здесь
- суммарная площадь отверстий дна и боковой поверхности
- суммарная площадь отверстий в крышке и боковой поверхности
В нашем случае перфорация выполнена на верхней части замка, 10 отверстий диаметром 4 мм, и на нижней части замка 10 отверстий диаметром 4 мм.



6. Определяем удельную мощность, рассеиваемую с поверхности
нагретой зоны

,
  (из поверочного расчета)
Находим удельную мощность:




По графикам /14/ определяются  и коэффициенты:
   Блок питания

35 °C

0,96

0,2

0,096

0,95

1

1,04

1,45

8. Рассчитываем перегрев зоны и корпуса блока
            /3/


9. Тепловые характеристики концентратора малой емкости:
•   мощность, рассеивания контроллером в пассивном режиме 0,2 Вт;
•   мощность, рассеивания контроллером в активном режиме 6,6 Вт;
•   температура окружающей среды 20 °С;
•   среднеповерхностная температура замка 0,05 °С;
•   средняя температура нагретой зоны замка 18,5 °С.
Тепловой режим конструкции электронного замка 11630.60.4 показал, что при максимальной выделяемой мощности 6,6 Вт нагретой зоной сосредоточенной внутри корпуса замка с естественным воздушным охлаждением, при температуре окружающей среды 20 °С обеспечивается стационарный тепловой режим, которой характеризуется неизменностью температурного поля во времени, в следствии наступления термодинамического баланса между источниками и поглотителям тепловой энергии.


1) Площадь радиатора рекомендуют 30 см2 на 1 Вт рекомендуют для силовых модулей - http://www.electrum-av.com/12/1/muad.htm

2) Гололобов В.Н. Экскурсия по электронике 2008 для начинающих книга отличная - моделтирвоание в Qucs и в PROTEUS
стр 212-213 тоже 30 См2 на 1 Вт - моделирование теплоотвода в Qucs

3)

D1mcon писал(а):L298 работать они будут на полную нагрузку - все каналы на 2А.
С учетом потребления двигателей на одну L298 придется 29 Вт.

Падение на ключах L298 примерно 2 вольта - т.е. 1 Н-мост при 2 амперах в статике выделает: 2А * (2В + 2В) = 8 Вт
В динамике наверно два канала будут выделять 25 Вт.
=============

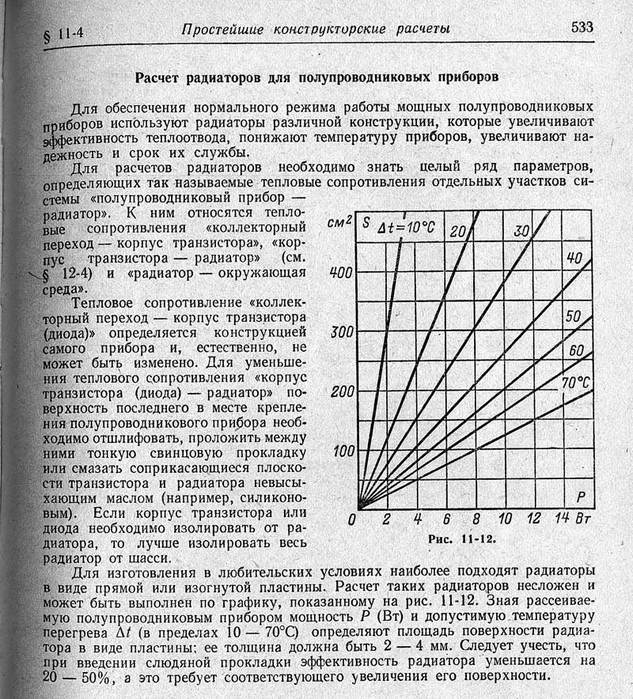

Номограмма для расчета.

ниже:

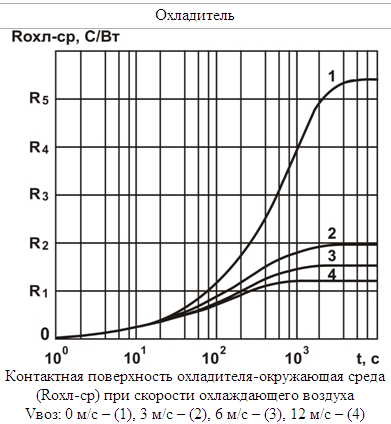

Влияние скорости воздуха на тепловое сопротивление - http://www.electrum-av.com/15/153.htm - чертежи радиаторов.

Видно что до 100 град даже сильное дутье помогает не сильно.

на барахолке посмотрите радиаторы с вентилятором от древних процов (386, 486), может по размерам и подойдут. первый попавшийся на вскидку 4,5*4,5*3см

радиаторы и чипсеты для видюх отличный вариант
вот такой например http://market.yandex.ru/model.xml?model ... hid=818965 способен охладить даже горячий 40 ватный северный мост.
или пассивный http://market.yandex.ru/model.xml?model ... hid=818965

короче в комповых магазинах множество кулеров для видюх и чипсетов присутствует, все они способны охлаждать эту микру.

или любой от процессора ножовкой обпилить по размеру )

лучше подобрать готовый и не отпиливать ничего. б/у`\шное интересно только тем, что за копейки можно. у меня знакомые электронщики много всяких вещей для электроники выгребают. пример - оригинальный радиатор+кулер для s478 проца (монолитный у основания, а не сплошняком рёбрами), у меня можно за 20-30грн купить, чтот на подобии спец-мега-супер-пупер для мощных транзисторов по каталогам легко в 50-100уе влетает и на кука такое "счастье" за бешенные деньги?

а вобще можно к корпусу прибора прикрутить болтом если корпус металлический...
30 ватт это не та мощща которая вызывает проблемы с охлаждением.

30 да, моща не та, чтоб сильно голову особо ломать.

Myp писал(а):а вобще можно к корпусу прибора прикрутить болтом если корпус металлический...
30 ватт это не та мощща которая вызывает проблемы с охлаждением.

Микросхемы 2 следовательно и мощность умножаем на 2 , корпус пластиковый.

Не забывайте мощность на площадь, а не просто мощность.
