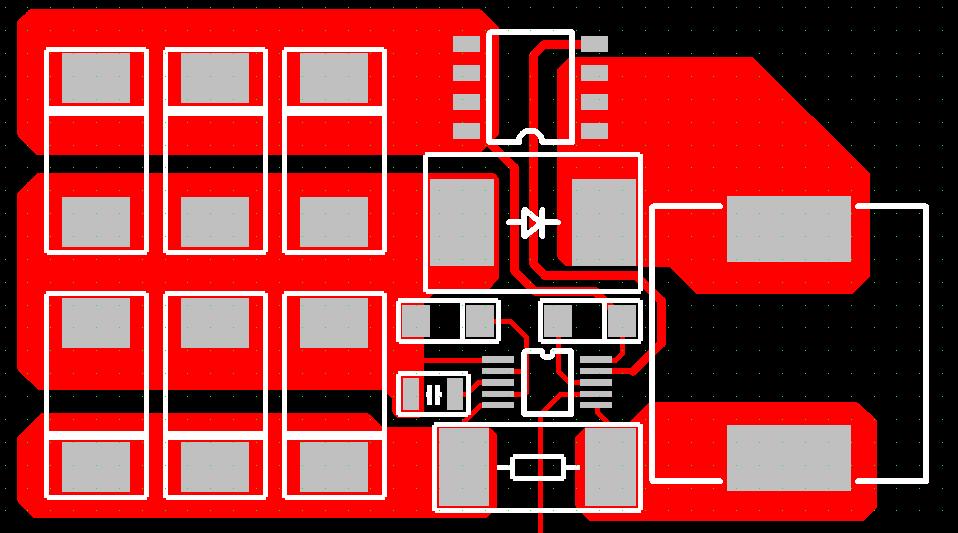

придумываю вот что делать со входом 5-30 вольт.. надо питать и электронику и еще и сервы например несколько.. еще чего там.. не сильно прожорливое.. нарисовался тут стабилизатор на максе..

что скажете по топологии?

Прикольно. Провода куда паять ?

Но дорогая она.

Если 3 ампера хватит то дешевый LM2576 без внешенего ключа в ТО-220 хорошо будет работать.
И индкутивность надо на достаточный ток.

А с внешним ключем и старая добрая mc34063 за 10-15 руб подойдет. Есть высокочастотный аналог.

======
Я бы делал отдельно силовое и "нежное" питание.

LM2576 + LM2575 тоже дешевле будет.

======
Или силовое на 6 вольт, потом шоттки, кондер и LDO на 5 вольт для электроники.

что за высокочастотный аналог ?

я тут прикидывал до 5А..

это просто я кусок из схемы вытащил и прикинул разводку.. если понадобится могу сделать его и для ЛУТа там ) с дырками под коннектора... и т.д...

мне как бы пофигу что за микра будет стоять.. правда этих, а точнее 1745 у меня есть штучки 4..

а для девайса в серию - да было б лучше подешевле ) подскажите ) ну и КПД хочется ессно повыше..

Посчитай всю нагрузку и от этого пляши шириной дорожек на входные и выходные ноги. Она ж в микро-макс кузове, а значит контактные площадки меньше 0,4. Если не уложишься, значит надо другой теплоотвод придумывать.

а причом тут микромакс ? оно ж там может греться тока из-за перезаряда емкости затвора..

нагрузка - переменная.. может 0.5А а может и все 5А... в зависимости от того как будет использоваоъться устройство..

кста площадки там 0.2...

5A что-то многовато.
Если до 3А, то может st1s10 подойдет

да, кстати, почему хорош макс.. он умеет из 5 делать 5... т.е. тупо открыть ключ совсем.. на сколько я читал по крайней мере..

напруга на выходе 5 вольт.. с нее через LC питать 5-ти вольтовые датчики тока.. а еще через LDO уже МК..


ПС для кого 5А многовато?

Zeus писал(а):может st1s10 подойдет

Класс !

ST1S10 PHR в SO-8 всего 60 рублей - это нормально. Всеж не 270 руб за MAX1744.

+ внутри ключ на 3 ампера

+ внутри шоттки ( точнее N-полевик )

+ регулируемое выходное. Опора 0.8 вольт.

ЖАЛЬ что входное лишь до 18 вольт. Для роботов с 1 АКБ отлично.

Так что LM2576 LM2575 LM2574 всем в руки как флаг ! до 40 вольт и до 60 вольт с буквой V

18 мне мало .. так то да.. и хрен бы с ним что 3А..

у ЛМ-ки КПД до 80 не дотягивает .. на 5В и 3А... ниже частота.. больше индуктивность.. на нужный ток еще найти надо такую.. у меня 10мкГн..

если б все было так просто )

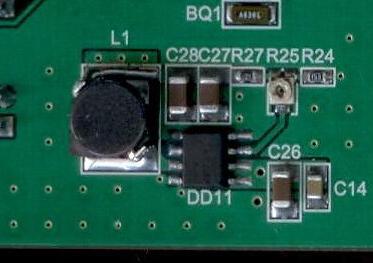

что-то корпус индуктивности маловат для таких токов. Какие параметры у индуктивности?

Duhas писал(а): у ЛМ-ки КПД до 80 не дотягивает ..

КПД 80 % конечно маловат когда собираешься сервами рулить.

10мкГн и ток выше 5А.. или ровно 5..

воть!

если ты рассчитывал преобразователь на 5А, то ток в катушке должен быть гораздо больше. Стоит даже просто посмотреть на графики 3 и 4, при токе нагрузки 100мА, ток в катушке достигает 1А.

Надо не только картинки смотреть, но и текст читать. В правильно расчитанном преобразователе на 5 А пиковый ток будет ограничен на уровне 6.5 А.

Это завышенные требования ! Еще и читать. И так нагрузка дикая у народа.
