Помогите подобрать микросхему (дешифратор или демультиплексор). Нужно чтобы она могла следующее. Подаем на четыре входа двоичный код цыфер 1-9, а на выходе получаем соответствующие лог.1 на аналогичном количестве выходов. Тоесть, например, подаем 0110 (цифра 6) на входы, а на выходе получаем (при подключении к ним светодиодов), 6 зажженных светодиодов (столбик). Микросхема желательна отечественного производства.

навскидку
http://focus.ti.com/lit/ds/symlink/cd4028b-mil.pdf

тут их целая куча:
http://focus.ti.com/paramsearch/docs/pa ... gPage=null

из наших нужно смотреть справочники соответствия наших импортным
вообще поищи Binary-to-Decimal Decoder

Дешифратор работает так: на входе двоичный код - на выходе единица на одном выводе, порядковый номер которого равен коду. Мультиплексоры/демультиплексоры в зависимости от адресного двоичного кода коммутируют один из многих входов в один выход (и наоборот). То есть вам не подойдут ни те, ни эти микросхемы. А какие подойдут, да еще отечественные - я не знаю. Может и нет таких. Я про них не слышал.

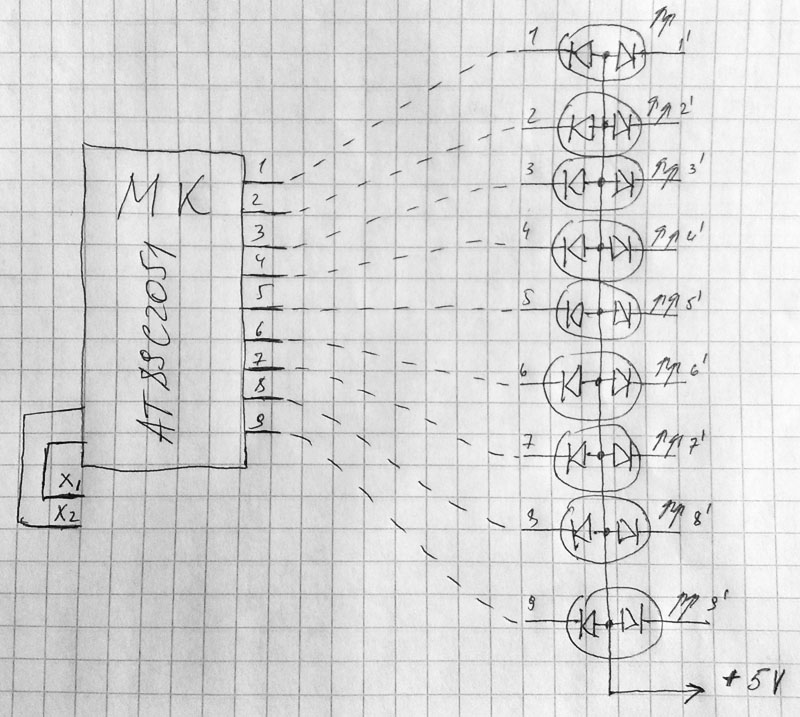

Да после долгих поисков, как вы "Radist" и говорили, необходимой микросхемы не было найдено. Поэтому возвращаюсь к предыдущей своей конструкции, но снова возникает один вопрос. Есть микроконтролер (AT89C2051) и двухцветные светодиоды (9 штук). На 4 порта мк подаю двоичный код (1-9) соответственно подается лог.0 на другие порты (загораются светодиоды). Но светодиоды у меня двухцветные с общим катодом. Каким образом мне можна с помощью ножек мк x1 и x2 управлять цветом всех светодиодов. Например, подаю на x1 лог.1, а на x2 лог.0, ну и на входы (на схеме не обозначены) 0110 (6) и получаю шесть зажженых светодиодов зеленого цвета. А когда меняю x1 лог.0, а на x2 лог.1, то ети же 6 светодиодов загораются красным цветом. Какую микросхему или что-то иное можно использовать?

Подойдет 555ид10, только надо 9 диодов добавить. Это ответ на первый вопрос

Исли хочется на контроллере соедини матрицей и динамика тебе в помощь

Можно использовать ПЗУ с параллельным интерфейсом. Если нужно увеличить кол-во выходов, ПЗУ-хи можно параллелить по адресной шине.
