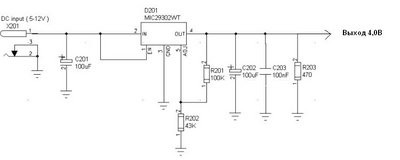

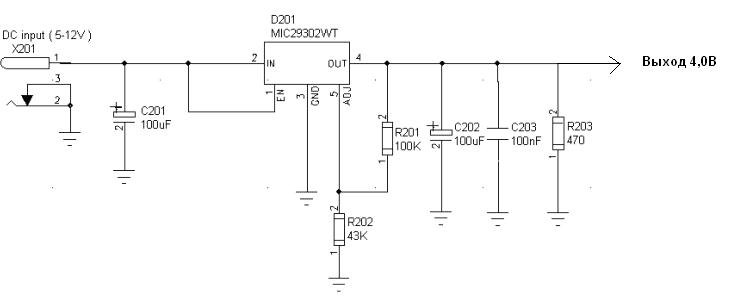

Есть схема

Она вроде 4В выдает
Стабилизатор 29302 имеет вроде 1%

Какие резситоры применить? на сколько %?
Понятно что чем меньше тем лучше. Но хотелось бы в рамках разумного.

Может кто скинет схему на более доступных линейных стабилизаторах.

Необходимо 300мА, в импульсе до 2А,
Напряжение выходное: минимум - 3,2В, рабочее - 4В, максимум - 4,8В.
Верхнее ограничение очень критично! Ни в коем случае его превысить нельзя!

Обычно 1% резисторов хватает. Номинал - смотри по даташиту какое напряжение нужно на входе ADJ.

... и какой ток у вывода ADJ

По даташиту при входном напряжении 5В - Adjust Pin Bias Current 40...120nA
А что?
P.S.: Даташит

Вам надо так расчитать резисторы, чтобы ток через них превышал в сто раз (или больше - чтобы 1% получить) ток ноги adj, а напряжение на ноге adj было, соответственно, 4v - 1.24v

Там же написано все на 15-й странице.

Понял, спасибо
P.S.:да с англиЦким проблемы
