Добрый день.
У меня есть датчик движения, он нормально работает при переменном токе напряжения от 70-220В. Необходимо его переделать под переменный 36В.
Состоит он из двух плат, первая - БП, с сеимстором включающим лампу(сигнал присутствия движения) и второй платы с датчиком и контролером.

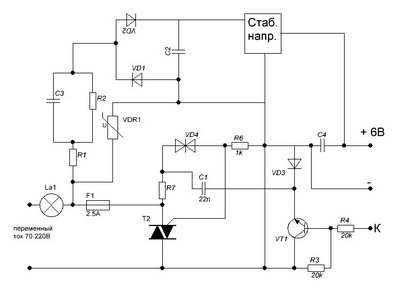

Схема первой платы ниже. И как полагаю ее и надо изменять.
Проблема в том, что при напряжении ниже 70В, лампа загорается, но погаснуть у нее не получается, видно что она периодически (3-5сек) начинает мигать, как Я понимаю пытаться выключиться, но без результата.
Пробовал заменить конденсатор С1 на 15 нФ результата не дало (((

Делитель R3, R4 не способен поднять уровень на базе VT1.
Что за транзистор?
Встань ему на базу прибором и посмотри на результаты: "все спокойно и тревога при 220".

S9013 ( datasheet в файле)
Тревога, лампочка горит напряжение 0.5В
Всё спокойно 0.

Поставь:
R3 2.2kOm
R4 около 100Om, но не меньше.

хмммм нет, это не помогло, но Я обнаружил следующиее:
При напряжении питания от 70 до 220 В на схему с МК стабильно подаётся 6В. А на пороге 70В это напряжение начинает падать, возможно в этом и проблема.... предполагаю что надо изменить R1, он 100 Ом. Стабилизатор 78L06.

А транзистор-то открывается, но у него не получается закрыться.(т.е. закрыть семистр и отключть лампочку)

Я прав в своих размышлениях? И если прав то на что желательно сменить R1 ... 68 Ом пойдет ?

ИМХО просто увеличить емкость гасящего конденсатора С3, где-то в сети есть калькулятор для расчета емкости под необходимые напряжения и токи...
Можно ещё использовать Протеус для экспериментов со схемой (методом тыка менять параметры) без опаски что либо спалить

Для выключения, транзистор должен открыться. Тогда ток одной полуволны из сети пройдёт через транзистор, ёмкость, резистор, предохранитель, лампочку и уйдёт обратно в сеть. При этом на основных выводах симистора будет ноль и он закроется.

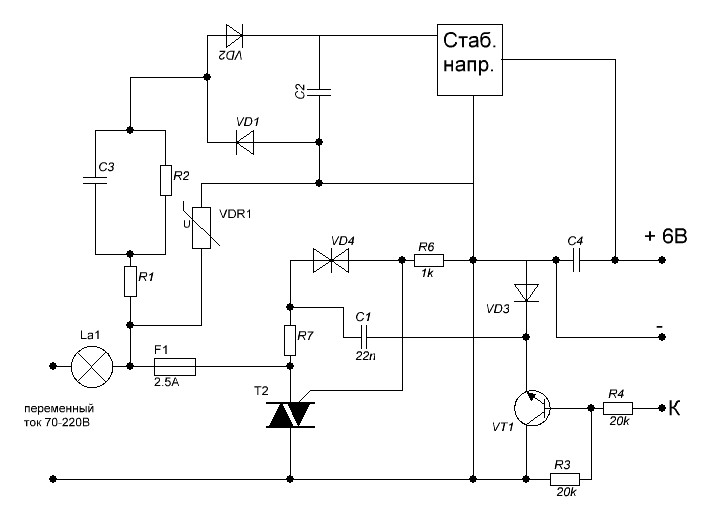

Проверь схему, что-то тут не так. И номиналы расставь, на всякий случай.


А, знаю что не так. Напруга твоя просаживается по тому, что лампочка сжирает всю мощщу. Выбрасывай ей нафиг от туда и вешай отдельной схемой, если нужно 220-ти вольтовый выход.

2$ilent : не соглашусь, ему ж надо на ~36в весь девайс запитать... Следовательно и лампочка на 36в, я ж говорю подобрать гасящий кондер и фся песня все остальные напряжения (в т.ч. и 6в) остаются.

Не причём тут. Частота неизменна.

С3 на частоту не влияет, это гасящий конденсатор, в данном случае он гасит ~220в до необходимого для 7806 выпрямленного естесно. Теперь, если у нас ~36в - увеличиваем емкость гасящего конденсатора до получения того же напряжения приходящего на 7806 что было при ~220в. Частота как была 50гц, так и осталась
Только, по-моему, в приведенной выше схеме есть ошибки (или не точности) особенно это касается анода диода который к транзистору идет... Но в реальном железе конечно ошибки нет, поэтому не раздумывая увеличивать емкость С3 в 3-4 раза и фсё

Делитель? Если только в качестве второго его элемента не выступает VD1...

Нет, я про VD3 говорю, если смотреть на схему, его анод с симистором накоротко соединен... Но это не важно, девайс то рабочий.
А VD1+VD2+C2 это двухполупериодный выпрямитель просто.
Кстати, С2 тоже походу нужно увеличить...

Да Да ДА!!!!! Он заработал !!!!! Всё верно, увеличил С3
Спасибо огромное!!!!
