Вопросы согласования управляющих модулей с периферией.
$ilent » 27 окт 2010, 10:45
galex1981 писал(а):Может быть требования были именно такие корпуса устанавливать
Сомневаюсь я, по тому как:
- Схема выполнена небрежно;
- С ошибками;
- Монтажные площадки у микросхемы размером с ноготь;
- Не соблюдение зазоров;
- Ну и банальное - отсутствие границы платы, с чего как раз и должна начинаеться трассировка любой платы!
-
$ilent
-
Kanoka » 29 окт 2010, 01:58

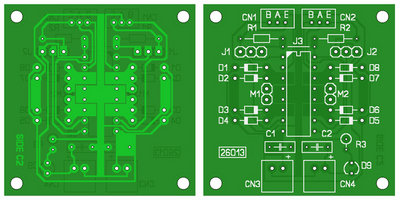

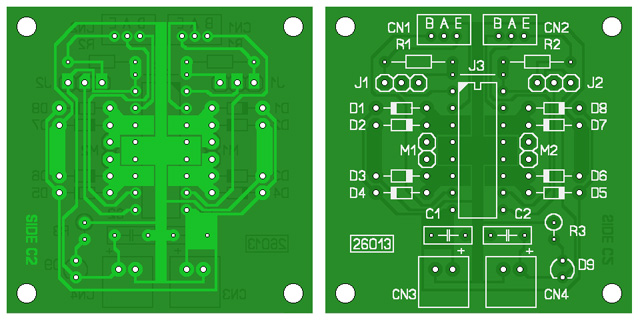

Разводка той платы что в Wiki, файл в Sprint Layout 4.0
- Вложения
-
26013.lay.zip- (12.35 КиБ) Скачиваний: 0
-
