Outcaster писал(а):0) Диодный мост (после RC-цепочки)

Здравый смысл мне это подсказывает, а  :zevok: протеус не симулирует.
наверно для коректной симуляции нужно както разделить массу дя ОУ и CR цепи.

Outcaster писал(а):1) Поставить ещё один операционнык, завести наоборот (прямой и инвертирующий поменять местами), с одного снимать положительный, с другого - отрицательный.

Пробовал, не выйдет.

avr123.nm.ru писал(а):чтоб спад на входе давал спад на выходе нужно R1 подсовединить к питанию.

Эт смещение задачу не решит, потомучто наростания невидать будет.

avr123.nm.ru писал(а):]правильней использовать К561ТМ2..... а переключается почти на половине питания.

а среднее ΔU на С = 0,02V.

=========================
мда, неужто тема зашла в тупик.

ихмо. Тут три пути:
0) Спаять Фотодиод CR и диодный мост, и посмотреть в реале, Жалко нет под рукой осцилографа.
1) создать модель +источника сигнала независемого от общей массы, и эксперементировать в протеусе дальше.
2) Если навешивать кучу ОУ и триггер шмита, то докажем что проше, а главное для меня экономней по питанию собрать на отражение,чем питать эту всю обвеску, транжиря батарею => доказать что схема бестолковая.И продолжать всем колхозом штамповать роботов с одинаковыми датчиками[светодиод-фотоприёмник]

Вы как думаете? народ?:

Вот так оно должно-бы выглядеть

шяя прожуём  :lol:  :twisted:

Magnus писал(а):

avr123.nm.ru писал(а):чтоб спад на входе давал спад на выходе нужно R1 подсовединить к питанию.

Эт смещение задачу не решит, потомучто наростания невидать будет.

дак я думал вы догадаетесь что 2 параллельно нужно поставить. и за ними одновибратор.

avr123.nm.ru писал(а):

Magnus писал(а):

avr123.nm.ru писал(а):чтоб спад на входе давал спад на выходе нужно R1 подсовединить к питанию.

Эт смещение задачу не решит, потомучто наростания невидать будет.

дак я думал вы догадаетесь что 2 параллельно нужно поставить. и за ними одновибратор.

дау мя уж голова кругом  от этой электроники.
флейм: фильм купил щя пиратов кор моря- посмотрю расслаблюсь - мыслей прибудет.

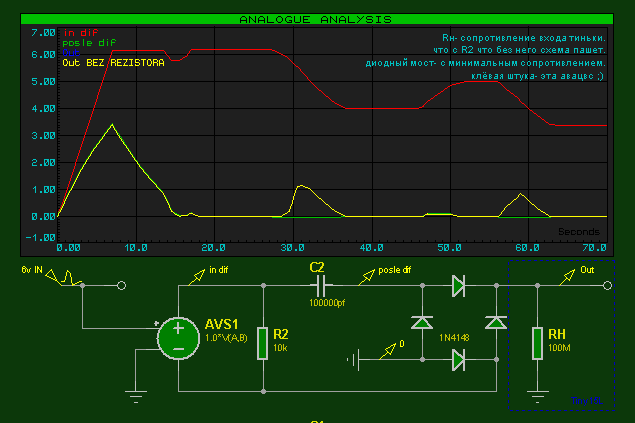

Глядю на график, вспоминаю отрисованное мультисимом... И совершенно не узнаю кривульки с живого осциллографа

обратите внимание что график работы схемы в течении 60 секунд.
Симулятор есть симулятор.на практике должно работать.
-----------------------------------------------------------------------
Тогда расчитываю и собираю диф цепь с мостом,  а вучаге где учился тестону, скоро сентябрь, к мастачке в гости наведаюсь.
Без усиления, потомучто нужно сэкономить каждый милиампер питания,(помните начало темы-для почти автономного робота на солнечной батареи, и аккоме)
Тинька потребляет в рабочем режиме 3 Ма\час, мега 6, пусть тогда МК всегда в рабочем режиме будет,и програмно деференцирует, а на усилении сигнала фотодиода питалово и сэкономим.

Или всёже
МК из режима Idle(1,2ма),Power dоwn(15мкА) выводить диф цепью с усилением можно
то есть смысл сделать внешний компаратор.
но только в том слуае если будет выгода по питанию.
p.s. я в мк невникал.

Подбираю компоненты с минимальным затуханием сигнала-потерями по току-с минимальным питанием короче.

Magnus писал(а):Подбираю компоненты с минимальным затуханием сигнала-потерями по току-с минимальным питанием короче.

Чисто между прочим, освещённый фотодиод работает как солнечная батарея, на электродах есть маленькое (порядка 30-150 мВ, разные попадались) но ЭДС, есть смысл не тратиться напряжением, а тупо снимать с него изменение ЭДС засветки (OPIC-и идут лесом-лесом)

Outcaster писал(а):с него изменение ЭДС засветки (OPIC-и идут лесом-лесом)

Догадываюсь, о чём и спрашивал в начале темы, не могу найти пример вольтметраAVR, хотя... раз,два и в  Proteusе в папке SAMPLES есть проект AVR Tiny15 Demo - у меня он испорчен уже
.Скинте ктонибудь живой архивчик с этим примером.

Magnus писал(а):в  Proteusе в папке SAMPLES есть проект AVR Tiny15 Demo - у меня он испорчен уже

Скинте ктонибудь живой архивчик с этим примером.

Жаль что вы не читали мой курс vr123.nm.ru для начинающих - я там советую: после установки программы сделайте архив установки для востановления случайно испорченых файлов.

Кроме того я копирую нужный проект и эксперементирую в копии.

Советую переустановить и заархивировать. и другие проги тоже.

Outcaster писал(а):освещённый фотодиод работает как солнечная батарея, на электродах есть маленькое (порядка 30-150 мВ, разные попадались) но ЭДС

а прозрачные белые светодиоды еще больше ЭДС создают.

Magnus писал(а):для коректной симуляции нужно както разделить массу дя ОУ и CR цепи.

Используйте компонент:  avcvs
Аналогичный есть для отвязки тока.

2 Magnus:  резистор НЕ ДО, а ПОСЛЕ моста - меньше всякой импульсной требухи на выходе будет вылазить (диод всё-таки вещь с нелинейной ВАХ).

...Стоп мои сани, стоп мои олени...
А скажите мне пожалуйста, ОТКУДА вылезли светодиоды, если у бота уже есть солнечные батареи?! Ну кто, скажите, мешает их-же да и поюзать?

Извеняюсь за простой проекта.
Инфа с винчестера слетела - восстановил не весь проект, и ,на хорошую работу устроился - теперь не до пустяков.

avr123.nm.ru писал(а):Жаль что вы не читали мой курс vr123.nm.ru для н.....................

Испортил - после прочитал

avr123.nm.ru писал(а):Используйте компонент:  avcvs

хитрая моделька, ))) круто!

Outcaster писал(а): Magnus:  резистор НЕ ДО, а ПОСЛЕ моста - меньше всякой импульсной требухи на выходе будет вылазить.

кажется можно и без резисторов,протеус и без него пашет....

Outcaster писал(а):..Стоп мои сани, стоп мои олени...
А скажите мне пожалуйста, ОТКУДА вылезли светодиоды, если у бота уже есть солнечные батареи?! Ну кто, скажите, мешает их-же да и поюзать?

 :idea: точно! так и сделаю.
но акком всёравно будет, а солн.элементы на его подзаряд.
-   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -   -
в случае варианта с Фотодиодом:

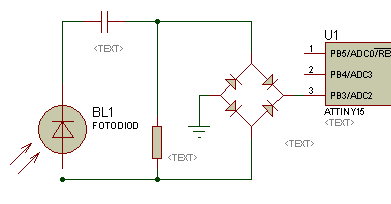

Короче фотодиод, конденсатор, диодный мост.Далее на АЦПвход Tiny15L, а в ней програмно.
Надеюсь тинька способна отличить оВольт от 0,006В.   ( вроде В 10 разрядном АЦП 1дискрета=0,003В при питании МК=3В).
