а корректнее было бы импульсник .... он почти из 4 деталей собирается ...

А схемку можно?

SERGEY_M писал(а):Импульсник нужен!
или транс с более низким напряжением...

+1
(лучше второе)

На выходе поставил два последовательных диода...
А можно узнать на какой ток диоды. Наверное на 1-2А.
В курсе, что на диодах падает определенная величина напряжения? Примерно 0,3-0,7В, в зависимости от типа диода.
Ты на двигатель уже не 12В подаешь, а меньше, соответственно и ток меньше номинального.
К тому же при старте у двигателя очень малое сопротивление, порядка единиц Ома - пусковой ток, диоды это ограничили.

У тебя насос водяной, а ему пусковой ток не очень важен - вода не очень вязкая жидкость, вот если бы бетонным насосом управлять тогда другое дело.
Если все заработало, то нафига другую схему собирать.
Пусокой ток ограничили - кстати диоды возможно тоже должны греться немного.
Номинальный ток вытягивает.
Только охлаждение сделать и все. Либо очень большой статический радиатор охлаждения - либо радиатор с кулером небольшой - типа как на пентиумах-1 были или на некоторых видеокартах - большие и мощные излишек.
Кстати у тебя там вроде в установке вода используется - как вариант ей охлаждать радиатор

кстати можешь еще попробовать перед стабилизатором поставить диоды - на них тоже часть входного напряжения упадет - греться стабилизатор чуть меньше будет.

По поводу имульсника... для данной схемы это по-моему перебор - мы двигателям питание подаем, не более того - выскокостабилизированное питание ни к чему.

Достань нормальный трансформатор напряжения с выходным напряжением 15-19В - схема то рабочая - и стабилизатор греться меньше будет.

Кстати можно сделать так: в разрыв между трансформатором и стабилизатором поставить
лампочку накаливания на 12В на 5-10Вт (автомобильную) - она как сопротивление на себе напругу погасит - заодно и светиться будет - показывать что питание подано

Добавлено спустя 2 часа 9 минут 1 секунду:
Смотрел сейчас промышленные преобразователи DC/DC на токи 2,3,5,8А.
Так вот:
- при выходном напряжении 24VDC - входное напряжение должно быть в пределах 18-30VDC;
- при выходном напряжении 12VDC - входное напряжение должно быть в пределах 9-16VDC.

Так что трансформатор лучше полюбому поменять на меньшее выходное напряжение.

При параллельном включении движки не заводятся, а при последовательном работают нормально. Почиму при параллельном включении не работают совместно включоные?

тут уже предполагали уходящую в защиту 78хх

Вот небольшие плоды наших с вами стораний:

Видно что работает
А правильно ли?
А что так неравномерно брызгает?
При параллельных двигателях - ток в два раза увеличивается, вот в защиту и встает.
А последовательно двигатели только вместе будут работать, они разве у тебя не по отдельности работают по схеме и алгоритму?

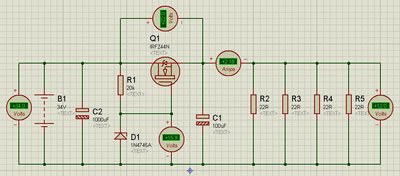

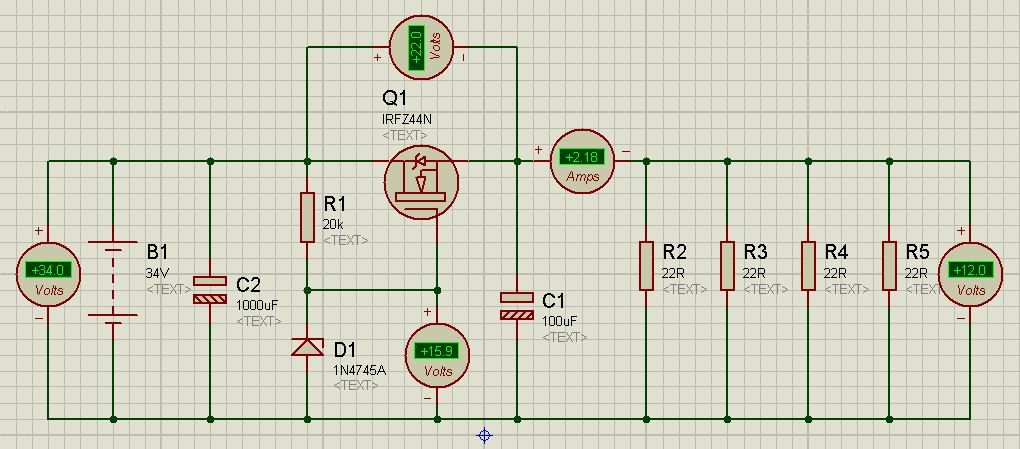

Раз уж вентилятор не жалко, то предлагаю тряхнуть стариной

а вместо защиты, предохранитель поставить...

44Ватта в воздух О_о

Нормально
Это же испытательный стенд с питанием от бытовой электросети.
А еще в холодные зимние вечера возле него греться можно будет - двойной ПЛЮС.

Пока что вродебы правельно, но реальные опыты в универе покажут.
Неравномерно брызгает потому что, нагнетающий насос премещает воду в рабочий объем достаточно медленно (с одной стороны это хорошо, а с другой плохо), и когда вода доходет до уровня слива, она сначала его "закупоривает" (так как отверстие не сильно большое), а когда поднимется выше его, то под возникшем давлением проваливается самотеком к насосу. как то так.

Лучше что бы работали по отдельности, но не буду этим заниматься, времени не хватает.
еще электронику для двух шаговиков паять, корпус делать и много моного по мелочи. И это все надо к этой пятнице успеть.

44Ватта в воздух О_о

если убрать 2 нагрузочных резистора, то будет 22Вт
а на 7812 тожесамое...
вот только полевик больше мощи может рассеять (при соотв. охлаждении) и защита у него не сработает
а особая стабильность движкам не нужна и всего-то на 2 детальки больше

и защита у него не сработает

это типа гут да ?
