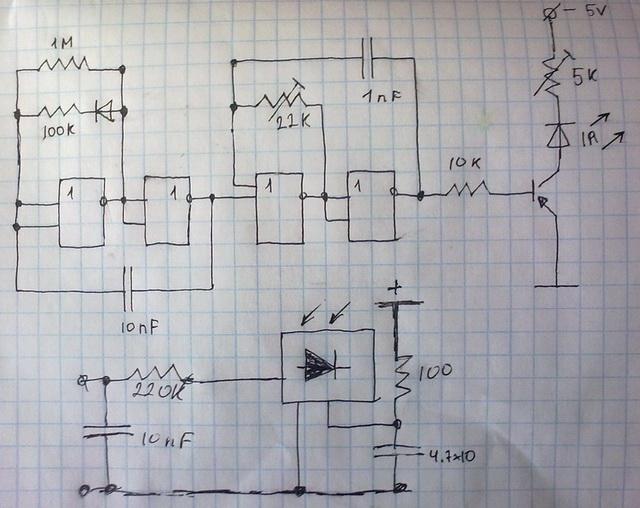

Доброго времени суток . Склепал тут на досуге из подножного корма на монтажке ик бампер:

По сути формирователь пачек - первый генератор разрешает работу второго формируя таким образом последовательность пакетов импульсов частотой 33Кгц которые ,поступая на базу ключевого транзистора качают ик диод.



Проблема в том что я никак не могу добиться устойчивого "нуля" на выходе TSOP - наименьшее достигнутое напряжение при расстоянии до препятствия 20см составило 2,2 вольта против 4,9 в отсутствии барьера (при напряжении питания 5 в). При чем прогресс идет бодрее при удалении резистора задающего длительность запускающего импульса (100К). Хотелось бы знать сталкивался ли кто либо из форумчан с такой проблемой и как это лечится .

ИМХО, проблема в нестабильности пачек импульсов 33кГц. Проверить можно с помощью осциллографа.
Еще не встречал варианта с параллельным подключением редистора (1М) и резистора с диодом (100 К) - если можете приведите источник откуда вы схемотехнический вариант использовали

Нестабильность очень может быть , или неверный "формат" пачки... Хотя все казалось бы уже перекрутил - ниже 2 вольт пока не залезал.
Напомните какая должна быть частота следования пачек? Может в этом все дело?

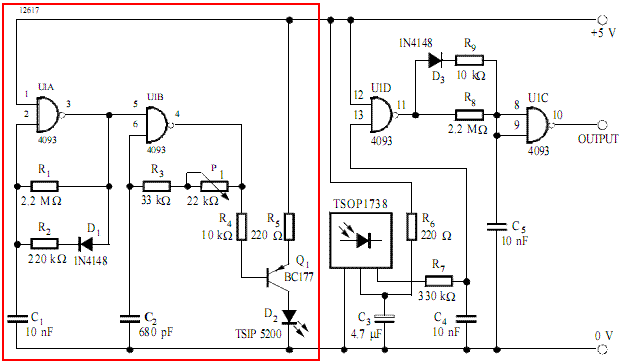

При наличии осцилографа было бы конечно гораздо проще... Однако такого не имею . Схемное решение в принципе самое обычное , накидал из головы на бумажку и попробывал собрать . Диоды в RC цепи используются для возможности регулирования длительности или скважности импульса , чтоб пачка была нужной длины - вот примерно схожее решение:

чота какаято схема включения тсопа странная
кто запретил сделать как в даташите?

А что в ней вам кажется странным?

Дык, выход подключён через 220 кОм Конечно нуля не будет...

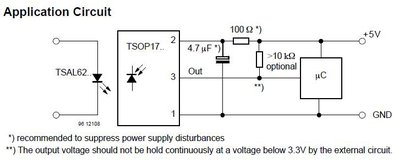

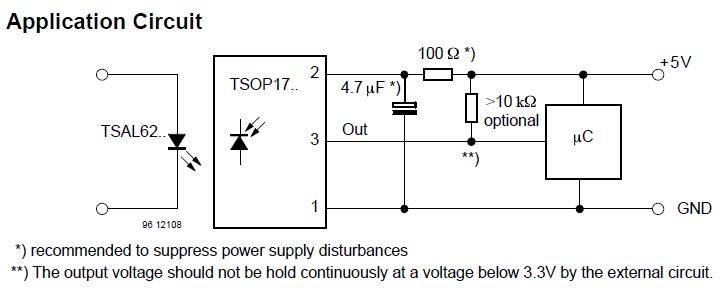

есть даташит, там есть схема включения.

частота следования пачек и всё остальное тоже в даташите описано

ноль на тсопе будет если светить светодиодом прямо в морду тсопу либо если препятствие очень близко
вы пробовали так делать?
а пробовали накрывать ИКдиод и тсоп непрозраными колпаками и смотреть что выдаёт тсоп?

при изменении частоты излучения чувствительность убдет ухудшаться, тоесть ноль на выходе тсопа появится при более близком положении препятствия

Дык, выход подключён через 220 кОм Конечно нуля не будет...

Резистор с конденсатором образуют RC фильтр сглаживающий выходные пульсации ,имо не в схеме включения тсопа тут дело...

ноль на тсопе будет если светить светодиодом прямо в морду тсопу либо если препятствие очень близко
вы пробовали так делать?

ноль ( около 0.25вольт) не устанавливается - при любом расстоянии (до 20 см) от препятствия имею стабильные 2 вольта.

а пробовали накрывать ИКдиод и тсоп непрозраными колпаками и смотреть что выдаёт тсоп?

Пробовал по всякому - на выходе голого тсопа напруга питания.

при изменении частоты излучения чувствительность убдет ухудшаться, тоесть ноль на выходе тсопа появится при более близком положении препятствия

При фривольном изменении частоты тсоп переходит в режим ошибки сначала на некоторое время понижая выходную напругу а затем резко переходит в предыдущее состояние. Таким макаром с загнанного в режим ошибки тсопа я имел минимум 0.52в (что уже кое что!)) а следом молниеносное становление "родных" 4,9 .
Изо всех имеющихся дома пультов ни один не смог этот тсоп адекватно расшевелить.

Сейчас частоту для генератора пересчитаю , попробую запустится .

trigger писал(а):Резистор с конденсатором образуют RC фильтр сглаживающий выходные пульсации

Какие ещё пульсации? Там выход ТТЛ-совместимый, можно непосредственно к нему светодиод подключать(через резистор конечно).

trigger писал(а):Пробовал по всякому - на выходе голого тсопа напруга питания.

ну да
всё правильно
так и должно быть
а вы чего ждали

при расстоянии меньше 20 сантиметров до препятствия(белый лист бумаги отличное препятствие) там будет ноль
а если растояние большое(или вобще нет ничего впереди) то единица

Кстати, ноль на выходе никогда не будет. По даташиту 0,3В.

Добавлено спустя 1 минуту 58 секунд:

trigger писал(а):Таким макаром с загнанного в режим ошибки тсопа я имел минимум 0.52в (что уже кое что!)) а следом молниеносное становление "родных" 4,9

Чем измеряем?

если есть ИК сигнал на тсопе то на выходе будет ноль

вот такой 0
ваще просто огромный логический ноль
совершенно круглый

Логический да! Будет. Абсолютного ноля быть не может ни красного ни синего. Там на выходе биполярный транзистор, и резистор на плюс.

Добавлено спустя 1 минуту 30 секунд:
Я почему спросил чем он измеряет выход. Если тестером, то пачки импульсов никак ноль не дадут.

я тоже это написал
про тестер
тока кудато сообщение задевалось

в принципе у него там стоит кондёр на выходе и видимо тсоп срабатывает не совсем чотко
отсюда на выходе судя по тестеру белиберда

тестер в принципе выдаёт лог ноль если тсоп тщательно облучать.

светодиод на выход прояснит ситуацию

Измеряю китайским "MASTECH" - короткие импульсы с тсопа измерять им никак не можно сглаживающий фильтр на выходе спасает ситуацию.

ну да
всё правильно
так и должно быть
а вы чего ждали

Ничего необычного не ждал ) А ожидал именно это.

Пока считал частоту так невзначай допил вторую бутылку Левенбрауна - вот жеж наизобретали буржуи триклятые рюшечек которые из честных людей хмель выбивают
Начинаю сожалеть что "сел за баранку этого пылесоса"

Расчетная частота несущей получилась от 20 до 36 Кгц - покручиваем резистор в диапазон попадаем . А вот как первый генератор посчитать для приемлимого заполнения пачек несущей . Переменников нет высокоомных , придется на время "галету" городить.
