есть у меня в запасе микросхемко
L200C
вот даташит на неё


хочу использовать её в качестве регулятора тока для лазерного диода из ДВД
потому как ничего более подходящего нету
а эта микра вроде как может работать стабилизатором тока.

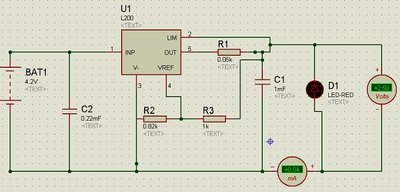

в протеусе накидал схемку из даташита прям как есть.


но чото фигня какаято
чо не делаю ток мизерный
и вобще чото нифига не стабилизирует ни ток ни напряжение.

я наверно опять какуюто фигню пытаюсь спроектировать?
но блин акумуляторы же она заряжает...
почему бы и лазер не питать

на радиокоте статья была как заряжать акумы, там было как выбирать ограничение тока.. покури ту схемку..

ну и ета микра ток стабилизировать не предназначена... она стаб по напряжению, с ограничением тока...

ну я с кота и брал схему.
одну купил акумулятор заряжать
и вторую прозапас взял, вот щас хочу её приспособить

в даташите написано что может быть в варианте стабилизатора напряжения с ограничением тока

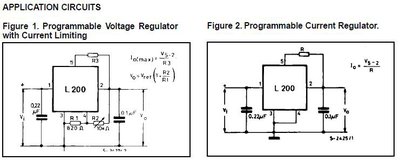

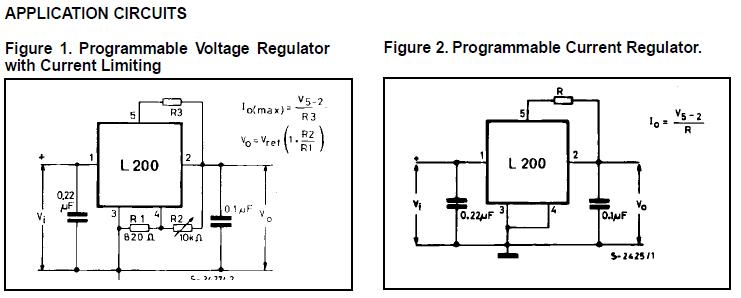

и второй вариант Programmable Current Regulator

Добавлено спустя 3 минуты 13 секунд:
вот кстати


тока в обоих вариантах нихочет она мне ток ограничивать

совсем нельзя приспособить ?

ой я щас не скажу.. у мну в мозгу привод сидит, и выкидывать его пока низя (

приравняй R2 к нулю и будет ток

PS почему не было тока смотри в сторону Vref в pdf ИМХО

2Myp - вроде приложил правильную схему регулятора тока, а в протеусе регулятор напряжения нарисован. И еще ноги не перепутаны? Выложи скриншот регулятора тока на ней из протеуса?

Добавлено спустя 22 секунды:
Скорее всего просто какая-то ошибка из-за невнимательности

и еще R1 порядка 0.5 Ома тогда тока для сведодиода хватит для зажигания))

вот я кстати тож про тот ресзистор R1 думаю...
но блин пол обма это вобще ниочём, где я стока возьму ?

Так пол ома или 5 ом? В протеусе 5 Ом нарисовано.

Добавлено спустя 1 минуту 2 секунды:
Кстати, а V_5-2 как считается или откуда берется?

там пофик что 0.5 ома что 100, эффекта нету.
V5-2 в даташите не упоминается совсем нигде.

короче видимо нужно взять транзистор и не выпендриваться...

=DeaD= писал(а):
Добавлено спустя 1 минуту 2 секунды:
Кстати, а V_5-2 как считается или откуда берется?

это разница между напряжениями между 5 и 2 выводом

Myp писал(а):но блин пол обма это вобще ниочём, где я стока возьму ?

полома это два по ому включенные праалельно

плюс еще у этой микрухи дроп даун между входом и выходом порядка 2 вольт (((
ИМХО не расчитана она на такие низкие напряжения входа ((

Romikgy писал(а):это разница между напряжениями между 5 и 2 выводом

хм
ну тоды ясно
там разница 5-2 чуть меньше нуля.

полома это два по ому включенные праалельно

ну ладно уговорил
отпаяю с платы от жёсткого диска парочку на 1 ом.

Добавлено спустя 3 минуты 15 секунд:

Romikgy писал(а):плюс еще у этой микрухи дроп даун между входом и выходом порядка 2 вольт (((
ИМХО не расчитана она на такие низкие напряжения входа ((

ну ладно
я ей 12 вольт на вход дам, мне не жалко.

токаж как мне всё ранво поулчить 200 мА на выходе?

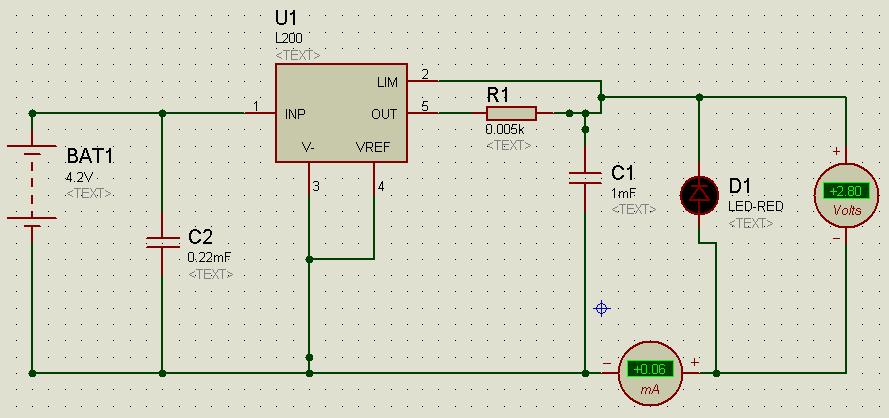

Что то типа такого
