Такая проблема: сделал преобразователь с 12в на 220в с "синусоидальной" формой тока на выходе.
Беспокоит нагрев транзисторов (IRL2505), схема работает немножко не по стандарту. Вместо двух обмоток тансформатора используется одна, наряду с мостовой схемой включения транзисторов.
Возможно это сквозные токи, может еще что-то.
через 10 мин, при нагрузке 60ват, транзисторы на радиаторах нагреваются до 60градусов.
Транзисторы включаю при помощи ULN2003.
Это первое,и второе, уперся в потолок. Частота ШИМа 2Кгц, при нагрузке 60ват, для поддержания 220в, требуется величина ШИМа в 92%. Следовательно больше 100 ват, нет смысла и подключать, но это не годится.
А теперь, поправьте, если я не прав: ТОК, ведь можно поднять снижение частоты ШИМа, либо уменьшение сопротивления обмотки трансформатора (т.е. отмытыванием). Так ли это...

А схема де?

etaryson писал(а): Транзисторы включаю при помощи ULN2003

Вот бы увидеть КАК ?

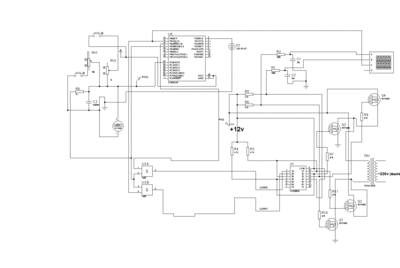

Вот схема:

Ай как все гениально просто

Почитайте топик про Н-мост.

Я читал топик, может подскажите, пожалуйста..
Если смущает, включение транзисторов , комутирующих +12в, так схема работает.
У меня на драйвере двигателя стеклоочитстителя работает, никаких нареканий нет..

Ну раз работает то хорошо.

Просто есть достаточно многочисленая кагорта умников которая производит и потребляет специальные драйверы для правильного управления MOSFET - но они нифига не джедаи.

Так я не пойму, это комплимент или насмешка в мою сторону по поводу управления транзисторами...

Добавлено спустя 2 минуты 23 секунды:
Я прекрасно понимаю, что драйвера нужны для быстрого вкачивания тока в затвор, но есть ли смысл применять их, если транзистор с логическим управлением...да и подбор кондера и диода, требует точности..

Добавлено спустя 5 минут 40 секунд:

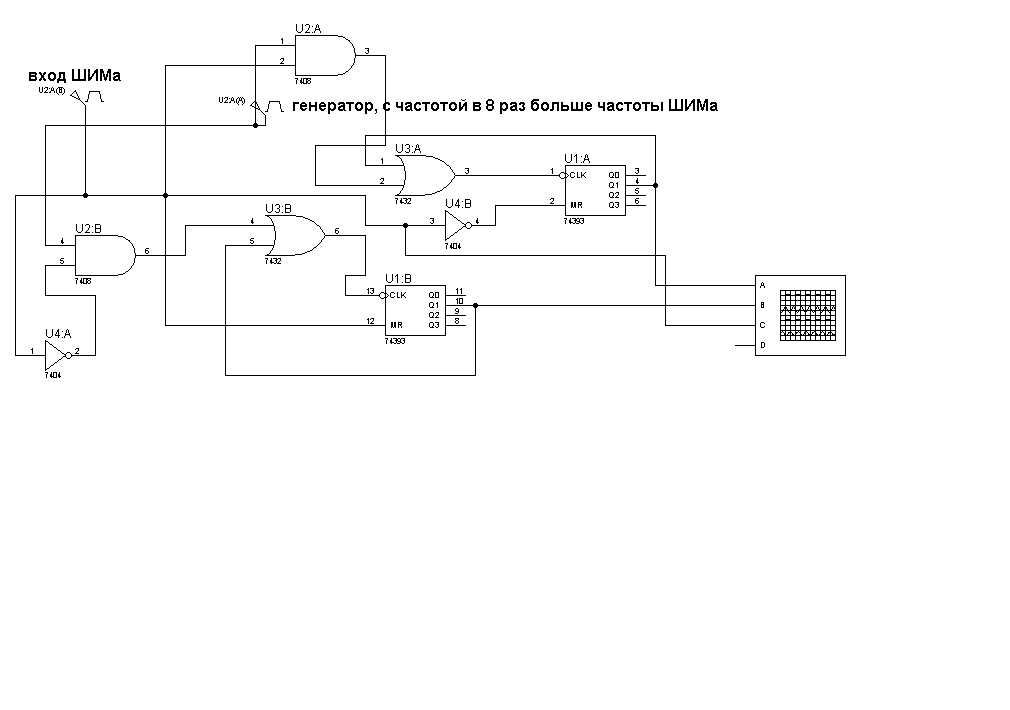

единственное что, смущает это возможность возникновения сквозных токов из-за отсутствия пауза между переключениями транзисторов, но я собираюсь добавить схемку вот она:

но есть ли смысл применять их, если транзистор с логическим управлением...

есть, особенно когда с логическим управлением.
А вще строим генератор прямоугольников на 50Гц на базе SG3525, обычный тр-р и фильтр Отто на выходе. Получится фиговина в 5кг весом, но простая. Если лень таскать такую тяжесть, то покупаем за $50 китайца.

> если транзистор с логическим управлением

Это заблуждение. Я потому и рекомендовал топик про Н-мост читать - там это все развеивалось досконально.

"с логическим управлением" - это обычно "интеллектуальные ключи" называется - серия IPS напрмиер - в них драйвер встроен и защиты всякие.

Добавлено спустя 1 минуту 20 секунд:

contr писал(а): и фильтр Отто на выходе.

Это полюбЭ !

Добавлено спустя 4 минуты 31 секунду:

etaryson писал(а):Так я не пойму, это комплимент или насмешка в мою сторону по поводу управления транзисторами...

Это не насмешка, а здоровая ирония.

Комплементов за такую схему на Робофоруме получить практически не возможно, но такие схемы очень любят и наверно похвалят на майроботе и на "бредни про электронику"

В общем, если напряжение ниже 10в, относительно истока, тогда транзистор просто не откроется, но почему у меня же они тогда открываются, и довольно не плохо...

Добавлено спустя 5 минут 27 секунд:
мне особо комплементы и не нужны, мне нужно задачу решить максимально просто и эффективно.
Лишних денех выбрасывать на драйвера мне не хочется.
Из все сказаного каков вывод, что транзистор недо открыт???? И по этому греется???

IRL при 5 вольтах откроется знатно.

У вас ключи медленно открываются а верхние только ПРИ-открываются ( и значит греется в линейном режиме ) резстором 4.7 кОм - поставьте для начала поменьше эти резисторы а вточке куда они подтягивают создайте напряжение на 6-12 вольт выше вашего силового питания ( например вольтодобавку - обмотку на транс намотайте небольшую + мостик и конденсатор со стабилитроном) - это позволит верхним ключам в ключевой режим переместится.

Резисторы настолько малые насколько ULN потянет - у ней наверно по 500 мА - вот и возьмте резисторы на 250 мА при открытом ключе ULN. Закон Ома вы знаете калькулятор в Винде есть. Наверно около 60 - 100 Ом.

Сделайте "дет таймы" не менее 4 мкС для начала - паузы до вкл. ключа после выключения его вертикального напарника.

Можно и повторители поставить на дешовых транзисторах.

А про китайцев я вообще умолчу... у меня есть такой автомобильный на 1 5 0 ВАТТ, даже зараядку для шуруповерта не тянет. Мне все равно какого веса будет мой преобразователь, мне нужен синус на выходе и я его получил, вопрос не в этом, а в нагреве....нагреве и все...

Может вам подешевше взять ATmega48 - там 6 ШИМ и "дет таймы" програмно вставите по примеру апноута AVR447.

а в нагреве....нагреве и все...

R3..R6 уменьшить надо, почти в 100 раз. И U1 прямо к U5 подключить, каждый ключ отдельно. Ну и запитать резисторы верхних ключей нужно от +20В как минимум.
Поганенькая схема, честно говоря
