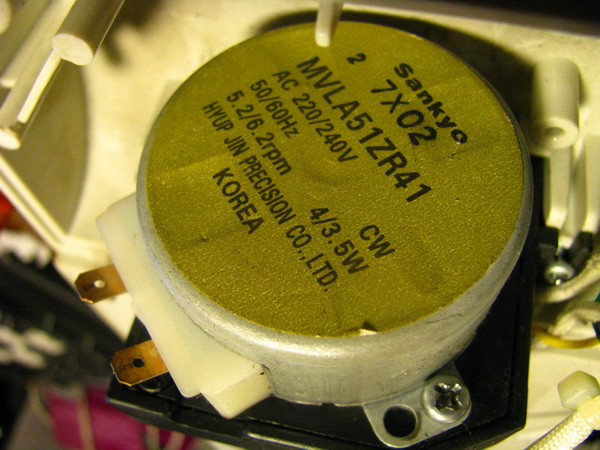

В ламинаторе стоит такой вот агрегат. Хочу реверс сделать, но не пойму как это чудо называется и уж тем более как работает... Кто знает чего это такое?
Крутит очень медленно и всегда в одну сторону, кушает 220В 50Гц. Когда-то давно был у меня похожий советский...

Переполюсовка толку не дает...

тоже на базаре у железячников видел, советский. сказали что там редуктор внутри.

это по конструкции сильно похоже в нутрях на механизм счетчика, он от микроволновки,на 220вольт обычно..да есть там редуктор..

мотор с редуктором
внутри плоский хилый моторчик и куча шестерёнок.
реверс скорее всего не сделать

Понять бы на каком принципе он всегда в одну сторону крутит... Или не ломать голову и шаговик поставить...

Похже там что-то вроде постоянки с обмоткой возбуждения, не разбирая не реверсируешь.

Понять бы на каком принципе он всегда в одну сторону крутит.

Асинхронник. "Беличья клетка" выполнена с наклоном. Самое простое - заменить моторчик на DC, сохранив редуктор.

Разбирал такой похожий, советский на 220 вольт. Крутится в другую сторону ему не даёт пластиковая собачка. Если её перевернуть, будет крутится в другую сторону.

Если её перевернуть, будет крутится в другую сторону.

Покажите, если не сложно. Мне в советских мотор-редукторах даже пластик не попадался, не говоря уж о переключателях реверса.

Ыыыы, у меня тоже такой вот на столе лежит тока 1710 и 2,5 W
Тока он не разбирается он весь на заклепках.

Добавлено спустя 27 секунд:
Зато если его крутить он так током бьется

Мне в советских мотор-редукторах даже пластик не попадался, не говоря уж о переключателях реверса.

2contr: Так по твоему в советском союзе пластмассы не было что-ли?
Ты плохо думаешь о нашей стране!

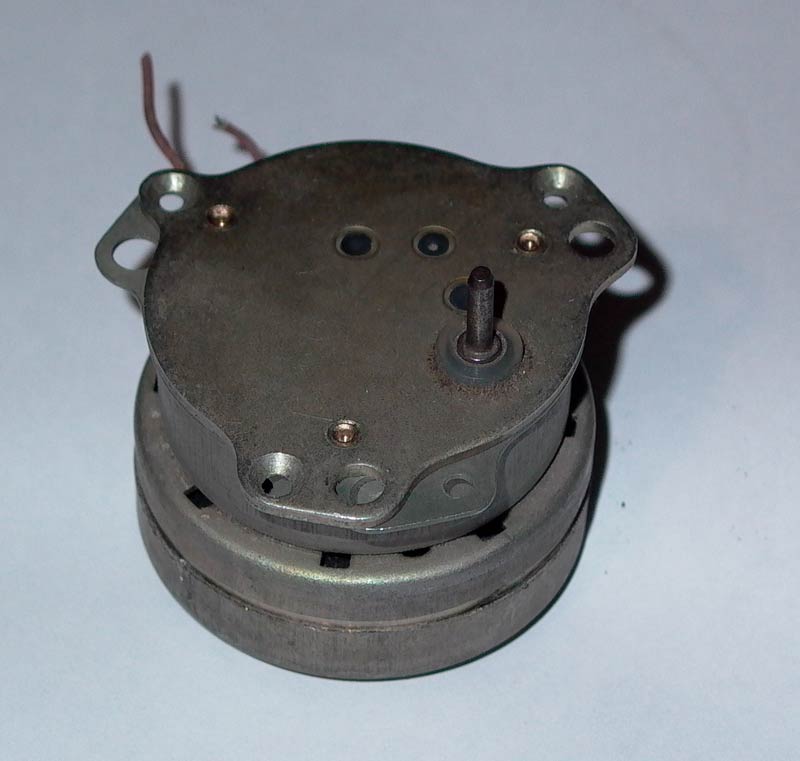

Вот смотри и не говори что не видишь

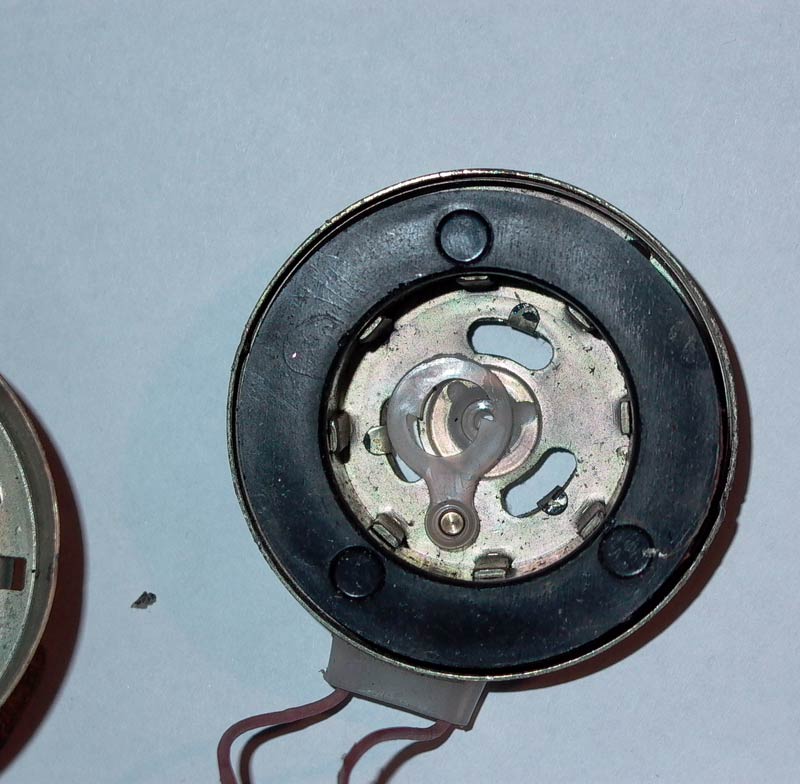

А вот и та самая собачка, перевернув которую, двигатель крутится в обратную сторону

Добавлено спустя 2 минуты 11 секунд:

Тока он не разбирается он весь на заклепках.

Очень даже разбирается. Заклёпки я высверлил

А вот и та самая собачка, перевернув которую, двигатель крутится в обратную сторону

Прикольно! Храповик задает разрешенное направление вращения. Раньше только со скосом статора или ротора попадались. Щя китайца вскрою и доложусь.

общий вид

Вилка переключения на ближней к моторчику шестеренке

если перевернуть, то привод реверсируется

А нутрянку глянуть? Катушечки там всякие...

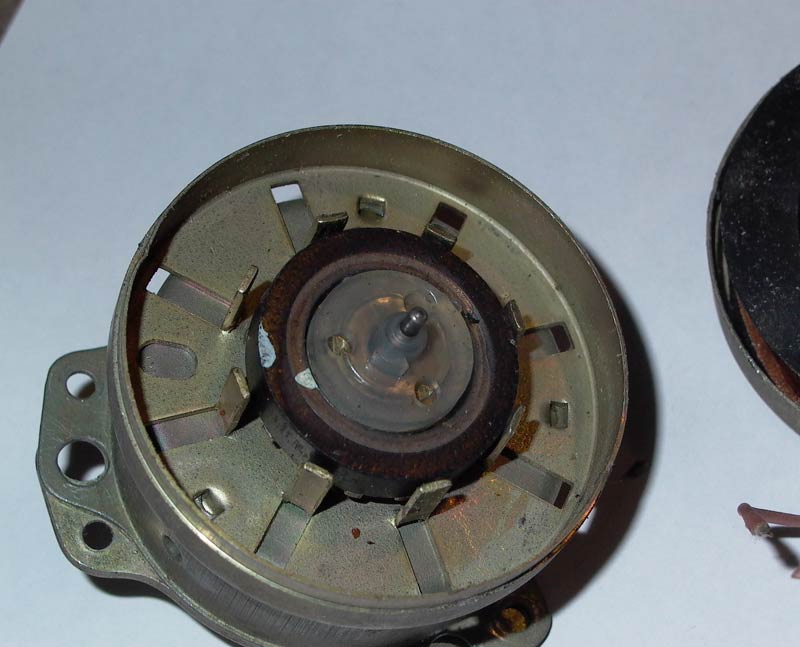

В моём моторе одна катушка на статоре(на снимке видно, чёрного цвета). На роторе только магнит. Всё, больше ничего нет

Подобные мотор-редукторы стоят в больших советских электроплитах - привод гриля в духовке. Движок там похоже синхронник - потому что в роторе явный магнит. Ну и шестерни в редукторе советские - латунные.
