Есть схема, которой требуются 4 напряжения : +5В/100мА, +3..3,6В/300мА (цифровая часть), +3..3,6В/100мА (аналоговая часть), -1,5..1,8В(100мА). Как можно организовать питание от источника 6..9В? Импульсный стабилизатор применять нежелательно.

а как ты собрался делать отрицательное напряжение если не импульсником?

Минус источника питания 6..9В не обязан быть общим проводом схемы

Можно землю сместить наверное на 1.6В, но это если бы вход гарантирован был 9В

Добавлено спустя 23 секунды:
а иначе минимум 6.5В получается, а еще этим всяким линейникам надо зазор какой-никакой...

а источник питани один?

Внешний источник один. С 6 вольтами не получится, наверно. Но это не критично, пусть будет 10-12 вольт

Просто интересно - как поведут себя 2 регулятора, если им нагрузку вешать не между питанием и землёй, а между ними.

тогда одним линейником стабилизировать 1.5-1.8 вольта относительно - питания, остальными относительно этого все напряжения... вот только мощи будет падать на первом много наверно )

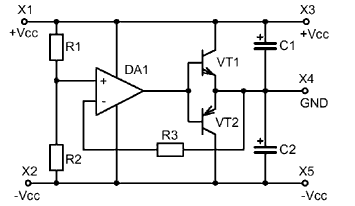

Вот такую схемку надыбал

Добавлено спустя 3 минуты 37 секунд:

=DeaD= писал(а):Просто интересно - как поведут себя 2 регулятора, если им нагрузку вешать не между питанием и землёй, а между ними.

Плохо поведут, если не будет выполняться определённое соотношение токов

в NM1031 резистор советую поставить на Б-Э Ом на 300 хотябы.

В итоге решил ставить всё же импульсник. Плату правда придётся немного переделать, чтоб схему питания на "камчатку" задвинуть, подальше от аналоговых цепей.

Импульсник это правильно современно и не страшно.

Может что-то вроде этого?
