Много уже здесь было постов про мосфеты и драйверы, +1 )

Ищу драйвер для управления верхним P-мосфетом. Схема H-мост, питание до 80 В.

Если бы питание было < 20 В, можно было затвор коннектить к +U для того чтобы закрыть мосфет и к земле чтобы открыть. А при 80 В затвор опускать на землю - это смерть мосфету, я еще не видел Ugs больше 20.
Стабилитрон ставить имхо извращение - он может не выдержать амперного тока при перезарядке затвора.

т.е. нужен инвертирующий драйвер (типа TC4426) с питанием больше 80 В...такие существуют?

IR2103 можно попробовать или аналогичный. Или схемку сделать на транзисторах как показано в начале топика про Н-мосты.

Для снижения тока управления можно применить два эмиттерных повторителя.

IR2103 управляет верхним N ключем, а мне нужен P.
Использую верхний P чтобы не усложнять схему дополнительными Cboost и генераторами

Дак не обходится. Он там есть навернка.

Я думаю при правильной схеме его и для P-mosfet можно использовать.

Щас посмотрю, можеть быть есть у IR полумостовые высоковольтные для верхнего P

А почему N-транзистор не подходит ?

у N всего 2 плюса - ниже стоимость и меньше Rds(on).
Зато появляется проблема с накачкой напряжения на 10-15 В выше питания для полного открывания верхнего N.
IR в AN-978 пишет, что Cboost зависит от частоты ШИМа (она у меня может меняться, но черт с ней, можно оставить постоянной) и от напряжения питания ключей. Вот оно у меня точно должно свободно меняться 40..80 В.
К тому же становится невозможным 100-процентный режим ШИМ, а значит придется изменять прошивку мк.
А отдельный генератор ставить для накачки...пока еще надеюсь найти готовый драйвер )

Хотя, возможно я где-то и ошибаюсь, в верхнем плече сам ни разу не использовал N, знаю только в теории

Добавлено спустя 12 минут 29 секунд:

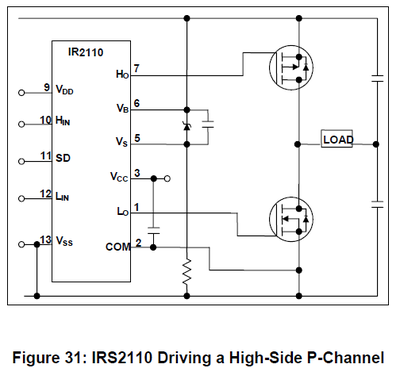

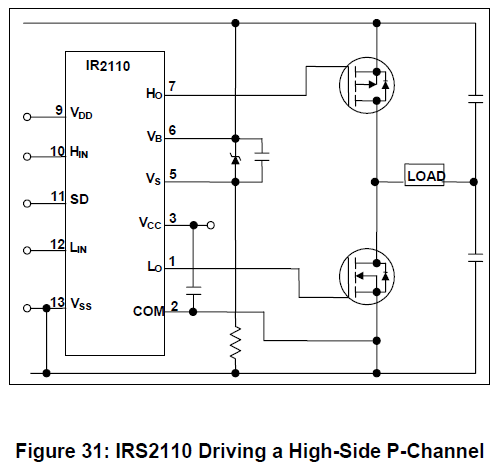

Нашел высоковольтный драйвер с P-channel в верхнем плече (схема в аттаче). Но там-то зачем Cboost используется?..

Чтобы питать верхний драйвер без большого тока через стабилитрон.

Добавлено спустя 6 минут 14 секунд:

quarz писал(а):у N всего 2 плюса - ниже стоимость и меньше Rds(on).
становится невозможным 100-процентный режим ШИМ

Вот вариант НАДЕЖНОГО питания верхнего для 100 % ШИМ
viewtopic.php?f=11&t=1963&p=21794#p21794

Вот вариант НАДЕЖНОГО питания верхнего для 100 % ШИМ

Кстати, эта схема в протеусе вылетает с ошибкой

Ужас !

Всем привет.
Решил освоить полевые транзисторы. Купил парочку транзисторов (STP75NF75) и драйвер IR2103.

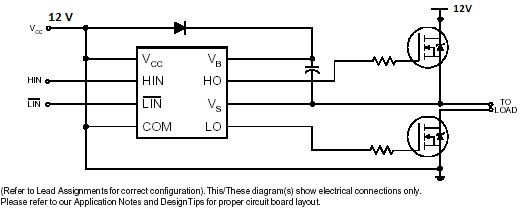

Собрал схему на рисунке ниже. Номинал обвеса такой: резисторы по 10 Ом, конденсатор 0.47 мкФ.
Появилась загвоздка, верхнее плече при частоте 1кГц не закрывается и транзистор всегда открыт колеблется в пределах 10 - 12В, а если просто подать сигнал на HIN, то HO выдает 12v потом спускается до нуля. Не держит почему-то напряжение на ноге HO , а нижнее плече работает четко. Уже третий день сижу с места ни как не сдвинусь...
Что делаю не так?

Добавлено спустя 3 часа 14 минут 52 секунды:
Подключил нагрузку в виде двигателя 12в к нижнему плечу, один контакт на выход транзистора, другой на плюс - движок начал работать.
Попытался проделать то же самое с верхним, подключил плюс к ноге драйвера Vs - движок дернулся и все... теперь на верхнем плече тишина ((
Хотя теоретически все должно было быть как и с нижним плечем...
Осталось еще пара драйверов)

IR2103 требует PWM сигнала на входы, иначе может глючить.
