а схему подсветки и проглядел

Видимо да. Такая подпитка и у меня в сонаре, что здесь выкладывался.
Детали найти совсем не сложно. Это пара резисторов, транзистор, индуктивность, конденсатор и диод – типичная силовая часть step-UP преобразователя.
Токи маленькие и вполне справляется 1n4148, транзистор любой.

2 АВР - не, не у нас, на радиокоте.
http://www.radiokot.ru/forum/viewtopic. ... sc&start=0

падение-падениением, там за частоту больше переживали (чтобы диод открывался пошустрее)
Спсибо за идеи.

http://cxem.net/pitanie/5-65.php мне это если о простоте подкупает схемка)пересчет на нужное там есть напряжение

Трансформатор это стильно !

если хочется совсем просто, то разбираем китайский грибок-фонарик на солнечных батарейках

внутри готовый преобразователь U->3..5U с током до 20мА

Не могу понять но вот такие индуктивности у меня не работают в DCDC - ставлю другие вместо них - все работает, даже конодовые совковые прекрасно работают

Потому что там китайское электричество!

с тем чипом, что на фото, работает любая индуктивность. Специально проверил.
А вообще в преобразователях абы-что работать и не должно. Тут не изготовитель важен, а параметры.

зы. Метод тыка с использование симулятора для изготовления реального девайса тоже мало подходит.

> работает любая индуктивность. Специально проверил.

Т.е. вы проверили все существующие индуктивности и пишите теперь без бреда - "любая". Так деражать !

а индуктивности работают))любые ,если оно не работает это не индуктивность))))))
работа-- преобразование чего-то во что-то,туту явно электричества в магнитный поток и обратно))

Если лезть в дебри теории, уши которой периодически вылазят на практике, то любой огрызок провода уже индуктивность.
Китайцы для личного злоупотребления разработали JD1803, которая просто генерит ~300кГц под 30%. За счет высокой частоты любой индуктивности, в разумных пределах ес-но, оказывается достаточно. Во всяком случае все, что валялось у меня на столе, замечательно работало в этом преобразователе.

зы. Из этих фонариков славные фотореле и датчики линии лепить можно. Порог срабатывания 0,2В +/-20мВ. Грузить можно на оптрон/симистор, полевик/IGBT или npn/pnp

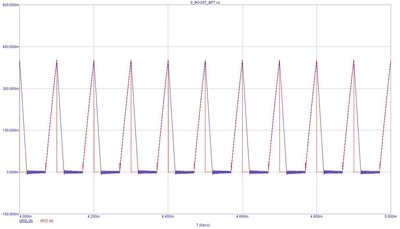

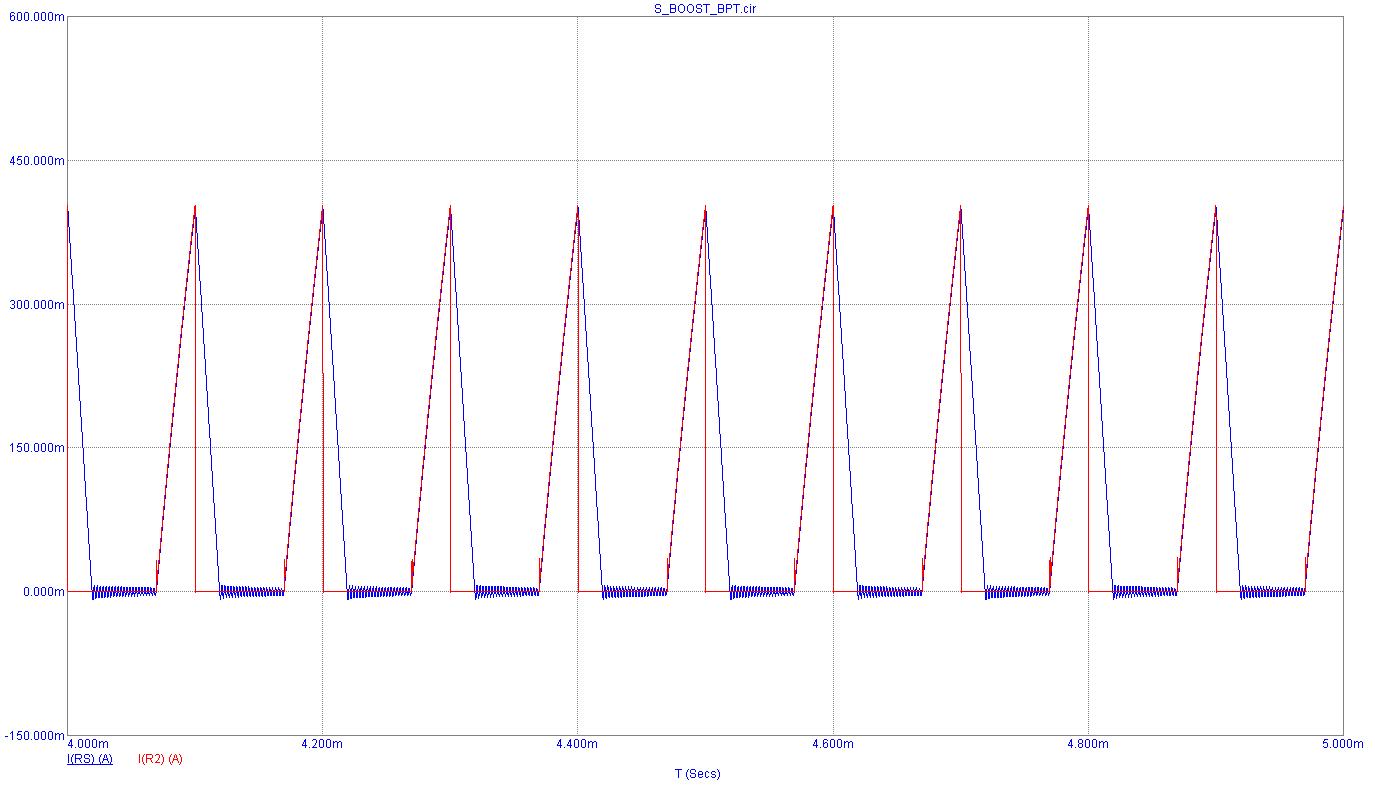

Исходя из деталей имеющихся в наличии (транзюки ВС327-40 и дроссель 330мкГн) набросал схемку в МикроКап 9. На выходе чтото около 12В получилось добится. Подразобрался с принципом действия преобразователя - главное тут не частота, а величина индуктивности - уже из нее выходит частота и скважность .

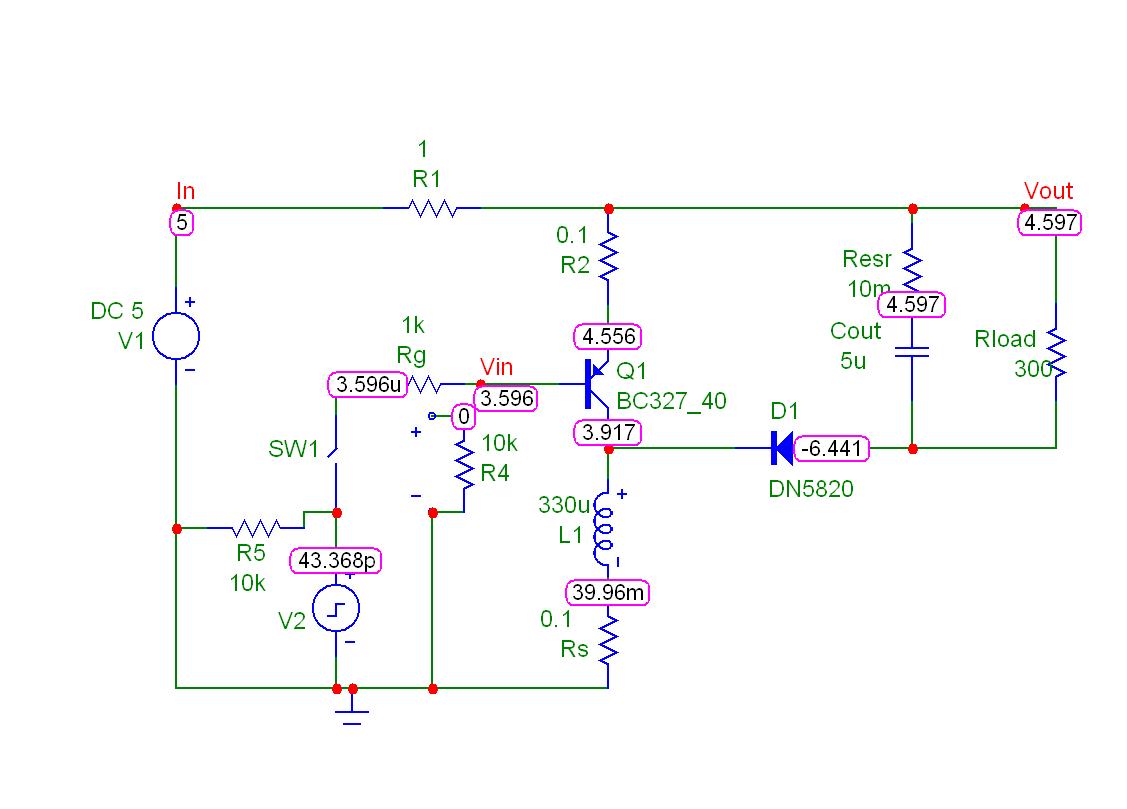

Вот схемка, может у кого замечания будут?
(да, я видел что на выходе не 0+12В а +5-6 - но мне подходит.
Транзюк на 800 мА - так что должен быть холодный.
на время стартового заряда кондера транзистор не включаем.)

Наверно он на 500 мА

BC327/328
Collector current (DC) = 800 mA
Fairchild semiconductor.
Ну если даже и на 500мА - все равно и на 10% не загружен.

В step-up энергия накапливается в магнитном поле и с некой частотой импульсов сбрасывается в емкость. Сколько запасем, зависит от тока индуктивности на момент отключения, что мы скважность и регулируем. Нам важно, чтобы в реале эта индуктивность не улетела в насыщение. В модели использована индуктивность без сердечника, ей насыщение не грозит.
Чем чаще сбрасываем и больше запасаем, тем больше напруга на выходе. Поскольку элементы не идеальные, то в реале имеем 3..9 Uпит. Это значение еще и от нагрузки зависит.
А по поводу тока транзистора можете не беспокоиться. Порядочный симуль предупредит о его повреждении и причину укажет.

зы. И вще у Вас не бустер, а чоппер (step-DN) нарисован, правда раком
