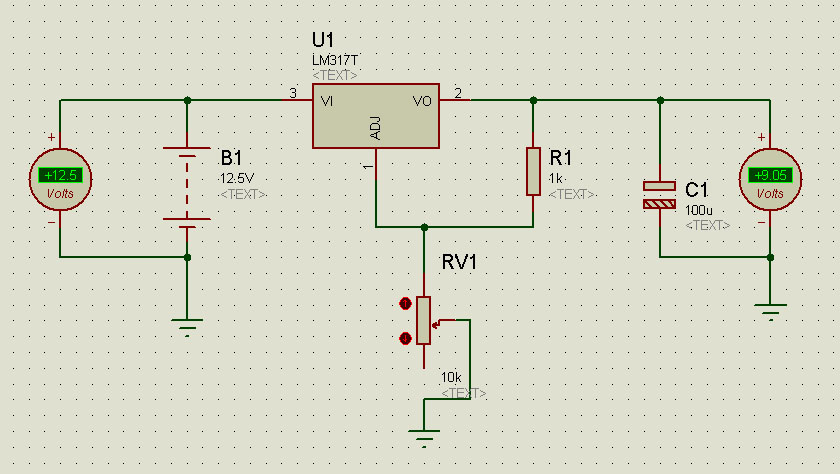

Для питания камеры напругой 10В от литиевого аккума напругой до 14В в заряженном состоянии нужен линейный регулятор LM217T, радиатор к нему, резистор 1К, переменник 10К, конденсатор электролит на выходной канал (я взял 100мкФ, 25В). Резистор 1К ставим между ногами Vout и Adj. Резистор переменный 10К ставим между ногой Adj и общей землёй. Электролит между землёй и Vout. Входное питание подаём на Vin + землю, выходное получаем с Vout + земля.

Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит

При проектировании схемы ни одной компоненты не пострадало, потому что протеус

Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит

это уж как повезет. Плохой контакт в RV1 приведет к пшику камеры. Уж лучше 7809 поставить. Впрочем, в большинстве глазков это уже сделано.

думаю в конечном варианте там встанет постоянный резюк...

смысла нет. У глазков вилка питания 9..15В. Зачем лишнее в обвязку тыкать?

Совсем даже не 9-15В, вот классика: http://glazkam.narod.ru/besprov.htm
9-12В интервал.

я о тех глазках, что проверены лично. Однако и приведенная Вами вилка питаний линейного регулятора не требует

2contr: Не надо забывать, что линейный регулятор имеет свойство нагреваться. Конкретно на моей камере было вроде написано, что питание 9-10В, правда куда-то протерял бумажку эту от неё, как найду - напишу точно.

=DeaD= писал(а):Ну и пусть тривиально, некоторым эта записка жизнь всё равно упростит

Правильно - схемотехнике по реальным схемам нужно учиться!

Насчёт конденсатора C1 - великоват. 1uF должно быть достаточно.
Если схема питает именно камеру, то надо ее ставить рядом с камерой (длинные провода от аккумулятора), на входе регулятора - конденсатор большой емкости (компенсирует индуктивность длинных проводов), после регулятора конденсатор 1uF - обеспечит питание потребителя с учетом скорости реакции микросхемы-регулятора.

В данном случае совершенно не учтен коэффициент ускорения удельного сопротивления для динамической нагрузки. С учетом параметров использованного регулятора, переходных процессов при автофокусировке и длины проводов, оптимальное значение С1=1,25мкФ +/-5%
Только в этом случае приведенная выше схема может считаться образцом правильной схемотехники и претендовать на премию IEE

Налейте мне того же что и предыдущему джентельмену
