Ниже кусок даташита от L293, означает ли строка Min. Supply Voltage = Vss то что двигатели с питанием менее 4.5 вольт использовать нельзя?

нельзя, это логично, так как приходить будет более 4,5 вольт управляющего напряжения.

Не совсем корректно поставил вопрос, при использовании раздельных источников питания Vs и Vss, Vs (питание на двигатели) может быть 3 вольта?

Да вопрос то корректно поставлен о чём спрашивали я понял ...
по идее проблемм быть не должно, а по руководству выходит что нельзя.
В итоге нужно пробовать....

Это у них в даташите косяк... У меня спокойно работало...

Это у них в даташите косяк... У меня спокойно работало...

Это радует, потому как движки в сумо-боте трехвольтовые и 4 банки ходовых акуммуляторов вместо 2 ни как у меня в конструкцию не вписываются.

Хех. Столько веток о Л293 с не очень конкретными названиями, даж не знаю какую поднять. Пусть будет эта, дабы не плодить новую.

Сия микросхемка управляет двумя двигателями от китайской машинки.
Питания двигателей - аккум 6 вольт, питание самой микрухи через 5-вольтовую КРЕНку от тогоже аккума.

Внимание!  Собсно сабж:
После непродолжительной работы (3-5минут) микруха оч. сильно нагревается, сволочЪ. Боюсь спалить и на долго робота не включаю. (((

Схему проверял многократно, даташит чуть наизусть не выучил. Но ошибки найти не могу.

ЗЫ.
Схему подключения использовал из даташита.

А защитные диоды ставил?

Двигатели на сколько Ампер? 293-ей больше одного противопоказано, может стоит заменить на 298-ю?

2-= Александр =
\\А защитные диоды ставил?\\
Нет. В названии микрухи пристутвует буква Д.

2Kanoka
\\Двигатели на сколько Ампер?\\
Каких ампер. )))) От маленькой пластмассовой китайской игрушки (могу выложить фото) думаю 100-300мА.

\\может стоит заменить на 298-ю?\\
Лежит одна, но я планировал использовать ее для следщуй модели, более продвинутого робота с более мощными двигателями

Посадил вчера и питание двигателей на  КРЕНку 5в. Время роботы до сильного нагрева увеличилось с 5 до 15 минут, после этого срабатывает защита от перегрева.
Только момент на двигателях заметно упал и пришлось менять передаточное отношение на колеса.

ЗЫ.
По ковру (в отличии от паркета) нагревается немного быстрее. Что, скорее всего, связано с работой двигателя в нагрузку и большим потреблением тока.
Короче, греется она и все тут, видать так должно быть.
А чтобы повысить время роботы и исключить нагрев драйвера, наверное, переделаю на полевиках.

overlocker писал(а):2-= Александр =
2Kanoka
\\Двигатели на сколько Ампер?\\
Каких ампер. )))) От маленькой пластмассовой китайской игрушки (могу выложить фото) думаю 100-300мА.

у меня вот 2 двигателя от игрушки на 1.5в
при питании 3в и под нагрузкой, 900мА каждый жрут
так что лучше тестером посмотри

2Kanoka and Myp
Звыняюсь... ))) Поюзал тестер. Так и есть, каждый по 400мА. Даже небольшая нагрузка - все 550 (хм, с виду такие маленькие....) А ведь так расчитывал с драйвером не заморачиваться. (((

Как уже сказал, 298-ю хочу использовать в следующем роботе. А вот 293 имею пару.
Реальный ли способ, увеличить ток, сделав этажерку из двух микрух?

релаьно наверно на одну микрузу один мотор, на оба повесить симметрично

заценив на чипдипе цену на L293b
пошёл и купил по цене семечек отчечественный аналог КР1128КТ3А

вот теперь думаю
у неё ноги то хоть совпадают с импортным аналогом?

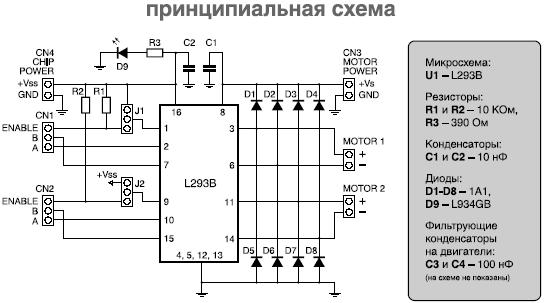

и можно ли в схему ниже её впаять без проблем???

по моему есть отечественная и с встроеными диодами, но она на 600 мА по моему.
