**avr123.nm.ru** » 21 окт 2009, 16:01

Вау !!!!!!

**Master** » 21 окт 2009, 16:20

Так, что даете добро травить?

**avr123.nm.ru** » 21 окт 2009, 16:31

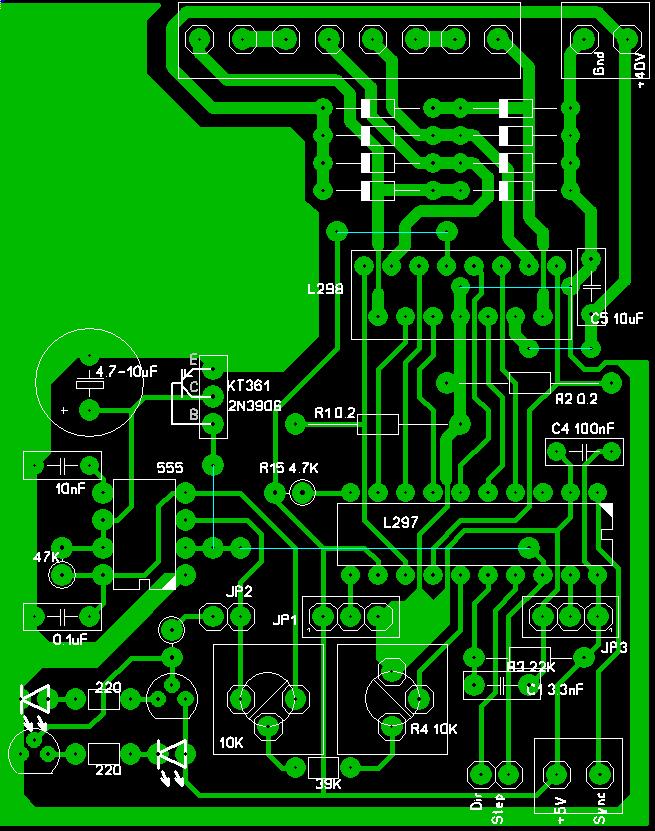

Еще раз проверьте разводку и травите.

**Master** » 22 окт 2009, 13:36

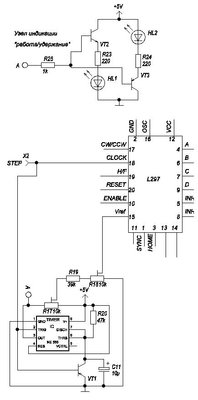

Думаю нужно сделать еще уменьшение тока на удержание. Вот так.

**avr123.nm.ru** » 22 окт 2009, 13:54

VT1 не может там работать. Как на схеме нарисовано только полевик может работать.

**Master** » 22 окт 2009, 14:05

Хор меняем на полевик, на какой?

Добавлено спустя 50 секунд:
Да вообще жесть я сразу не посмотрел, даже резистор на базу не поставили.

**avr123.nm.ru** » 22 окт 2009, 14:18

можно полевик типа 2n7000 7002 или с резистором в базу npn nhfypbcnjh/

**Master** » 22 окт 2009, 14:33

npn, наверное, не пойдет там вроде по низкому уровню на Step идет управление. Всмысле когда на Step низкий уровень больше 0,5 сек, должно переключится в режим удержания. Т.е. уменьшить напряжение на Vref в 2 раза или меньше.

**Master** » 23 окт 2009, 10:28

Тут вот кстати тоже целую полемику развели на счет этого транзистора.
http://vri-cnc.ru/modules.php?name=Foru ... c&start=90
В сообщении №39 (3-й пост сверху) дается ссылка на радиокот, там действительно PNP и без резистора.

**Duhas** » 23 окт 2009, 13:16

сморя какой транзюк.. у меня и без резисторов работало )

**Master** » 23 окт 2009, 14:27

Тогда не знаю, буду пробовать так. Может еще в протеусе потестить?

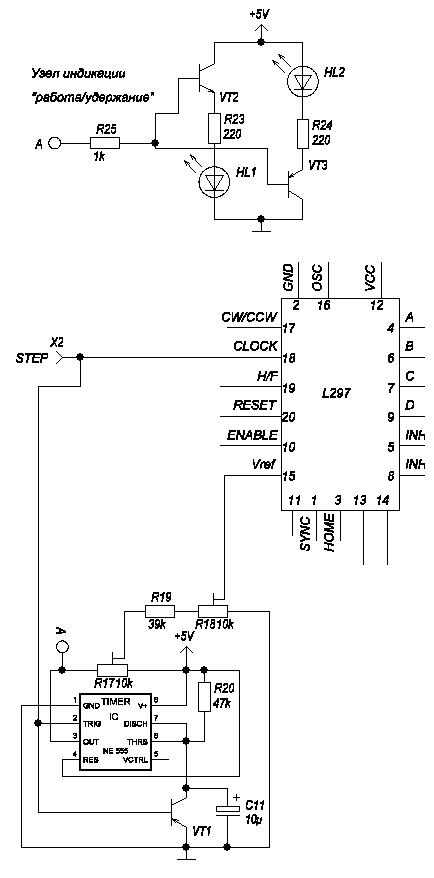

Вот пока что получилось.

Добавлено спустя 23 минуты 54 секунды:
Что-то протеус не хочет изменять ток в ШД в зависимости от напряжения на Vref

**Master** » 26 окт 2009, 11:06

Ну раз все молчат, то на этой неделе буду травить.
