**galex1981** » 02 сен 2009, 21:54

Вклчаешь передатчик и настраиваешь на телеке...

**EdGull** » 06 сен 2009, 19:49

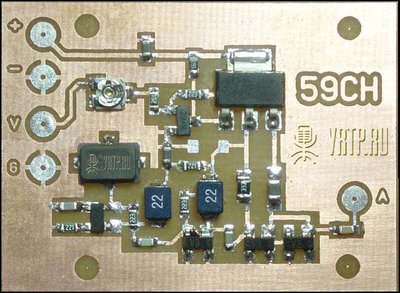

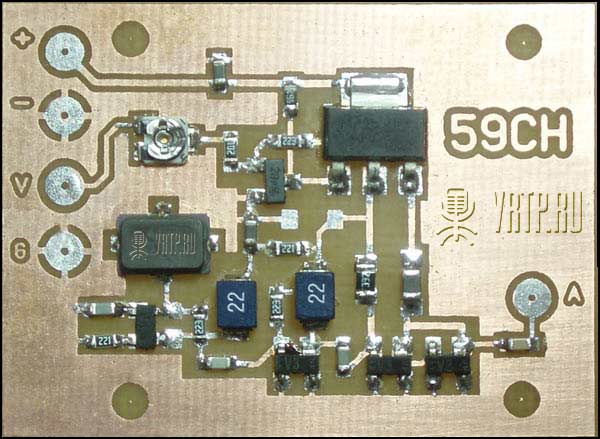

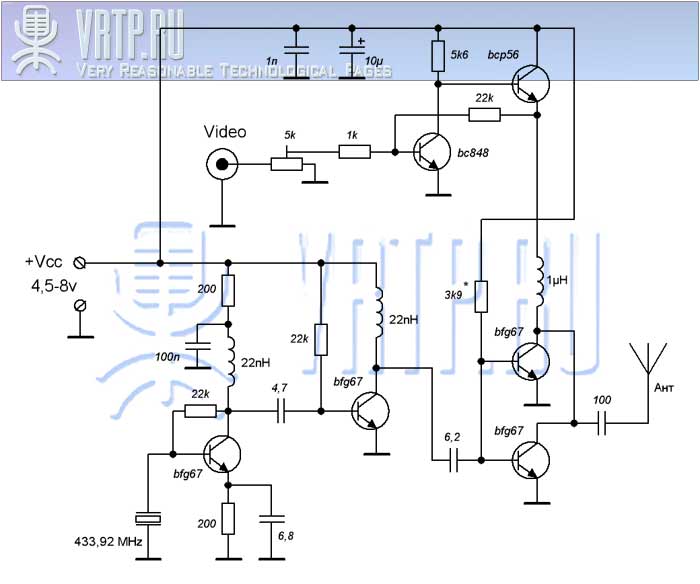

вот более мощная схема
http://vrtp.ru/index.php?act=categories ... ticle=1793

: 1793_click.jpg (38.7 КиБ) Просмотров: 4186

1793_CH_59_VIDEO_TRANSMITTER_power.zip: (15.97 КиБ) Скачиваний: 34

**galex1981** » 11 окт 2009, 00:19

Собрал последнюю схему радиопередатчика - работает

, причем у меня гарантированно на 100 метров принимает устойчивый сигнал.
Заменил правда некоторые компоненты: bfg67 на bfg520. Катушек на 22нГн тоже не нашел - сделал самодельную: проводом 0,3-0,5 мм намотал безкаркасную катушку D=2-2,5 мм, 4 витка провода

**EdGull** » 11 окт 2009, 09:00

ай маладца!!! :Bravo:

Добавлено спустя 38 минут 19 секунд:
а bfg520 достойная замена?

**galex1981** » 11 окт 2009, 09:13

bfg520 по параметрам даже немного лучше и проще купить. Даташит прилагаю

**executer** » 11 окт 2009, 13:04

А с двух камер не выйдет так передавать? Эти керамические резонаторы только на одну частоту достать можно?

**EdGull** » 11 окт 2009, 13:07

ПАВ-резотаторы есть на разные частоты, например ближайший это на 418МГц

**avr123.nm.ru** » 11 окт 2009, 13:17

У Семенова Михаила можно по почте заказать SAW резонаторы в SMD на частоты 417,5 - 418,0 - 423,22 - 433,92 - 916,50 Мгц по 45 рублей от rfm.com

А можно посеребреный провод заказать по почте или найти и сделать стабильный контур на любую частоту вместо резонатора. На просто медном будет хуже гораздо.

И вроде Video обычно грузят 75 Ом-амаи и разделительный конденсатор ставят 220 мкФ так как у источников видео может быть постоянка на выходе. Не утверждаю но по-моему так.

**galex1981** » 11 окт 2009, 13:32

Народ, а может действительно стоит переработать схему для двух камер, я правда пока не знаю как это сделать :oops:

?

**Michael_K** » 22 окт 2009, 23:29

Народ, кто-то пробовал схему на RT4 или RT5?

Что-то модуляция уж ОЧЕНЬ нелинейная. Не картинка, а ~~гов..~~ ерунда какая-то.
Пробовал уровень модуляции крутить - увеличивал эмиттерный резюк в генераторе,
разбивал его пополам и т.д. - лучше, но не сильно.
(С дивидюка - чуть лучше, с камеры - хуже).

Модулятор выше более линейный? Какая у него глубина модуляции?

Добавлено спустя 1 минуту 46 секунд:
Мощность мне не нужна (10 метров, прямая видимость).
Мне картинку нормальную надо!

**EdGull** » 22 окт 2009, 23:40

что есть RT4 или RT5?

**Michael_K** » 22 окт 2009, 23:53

что есть RT4 или RT5?

Это передатчики от телеконтролли готовые на пав и одном транзисторе.
Как тут:
http://roboforum.ru/viewtopic.php?f=11&t=6498#p115686

Ой, дак это ж ваше сообщение

)

Добавлено спустя 54 секунды:

содран один в один с модуля RT4-422,92 фирмы Telecontrolli. Номиналы изменять не нужно.
