Задумал сделать камеру для работы в отдалённой от цивилизации местности (например, лес), чтобы она передавала в прямом эфире видео и звук на сайт в Интернете.
Такое можно использовать и как охранную камеру, и за зверьём любоваться, и поездку на шашлыки показывать заболевшему (оставшемуся дома) товарищу в прямом эфире

В магазинах стоит дорого (от 10000 руб.).

Основные элементы:

1. Камера C328R-2225
2. Микрофон от Siemens C45 (ME45)
3. AVR ATMega128-16 TQFP64
4. GSM Modem SIM300DZ со встроенным TCP/IP стеком
5. EdGull посоветовал использовать ещё и фильтр для микрофона, например, LM324 (тут немного про него).

Идея такая (подробнее):
Видео (jpg картинки) и звук передаются путём GPRS в Инет, где транслируются на сайте.
Одновременно с этим они записываются на SD карточку по порту SPI, наверное.

Функционал:

• Переключатель от аккумулятора: на питание/на разъём для зарядки аккумулятора.
• По кнопке начинает/прекращает траслировать в инет.
• По кнопке начинает/прекращает записывать на SD.
• Переключатель: передавать инфу на разъём для компа/не передавать инфу на разъём для компа. (это нужно, чтобы при установке видеть, что попадает в поле зрения камеры)
• Переключатель: разрешить перезапись на SD, если кончится место/запретить перезапись...

• Выключатель/включатель микрофона.
• Выключатель/включатель камеры.

Проблемы/Вопросы:

1. Если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?
2. Какой микрофон лучше использовать? Микрофон от Siemens C45 (ME45) или другой?
3. Какой аккумулятор подойдёт, чтобы хватало суток на 5-7 круглосуточной работы?
4. Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
5. Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
6. Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
7. Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?
8. Советы/комментарии?

А не проще взять мобилу и для неё приложение написать? На той же Java?
Сразу и проблема питания будет решена и двойного назначения девайс будет и т.п.

Да и написанная на Java программа скорее всего с незначительными изменениями будет и на других мобилах работать.

Добавлено спустя 1 минуту 46 секунд:
2GrayHunter: Открою секрет - задача уже решалась товарищем nick2008 вроде с myrobot.ru, но подробностей всех не знаю. Знаю что он брал мобилу, писал под неё приложение и она транслировала картинки в инет ему на сайт. Там у него была ровно 1 проблема - он не мог из этой программы реконнект сделать, если связь оборвалась. Так что может быть проще эту задачу добить.

Добавлено спустя 2 минуты 52 секунды:
Вот скажем б/у мобила со всем фаршем за 2800р:
http://www.sviaz.spb.ru/sony_ericsson/s ... w810i.html

Добавлено спустя 2 минуты 30 секунд:
Стоп!

GrayHunter писал(а):

• Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
• Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
• Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
• Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?

Я не понял тогда, а вы сами чего будете делать?
Как вы планируете отлаживать систему написанную\разработанную 3 разными людьми из разных мест, которую еще может быть соберете с ошибками?

Добавлено спустя 48 секунд:
Кстати, с мобилой отпадает необходимость придумывать схему, как всё это состыковывать.
А с указанной мобилой - еще и вопрос питания решается на раз два

GrayHunter писал(а):чтобы она передавала в прямом эфире видео и звук на сайт в Интернете.

Картинки передавать через GPRS можно, звук непосредственно через модем, про видео забудь.

задача уже решалась товарищем nick2008 вроде с myrobot.ru

т.е. он выложил решение на форуме myrobot.ru?
Кстати, я звонил владельцу myrobot.ru - через день-два обещал, что всё заработает снова.

она транслировала картинки в инет ему на сайт

а мобила потянет? нужно ведь так, чтобы это не слайд-шоу советской скорости, а более-менее видео (я имею ввиду скорость смены кадров)

написанная на Java программа

какой самоучитель посоветуете?

Вот скажем б/у мобила со всем фаршем за 2800р

почему именно эта? какими характеристиками она должна обладать, чтобы подойти для моих целей?

Картинки передавать через GPRS можно, звук непосредственно через модем, про видео забудь.

можно подробнее плиз (что и почему)?
----------------------

Расскажу подробнее зачем мне это всё нужно:
Есть такие полевые игры живого действия (ролёвки, проще говоря) - это там, где народ одевается в одежду воссоздаваемой эпохи, фехтует на мечах и т.д. и т.п. (отыгрывает жизнь, которая, например, была в XII веке). Подробнее тут и тут.
Так вот, хочется поставить несколько таких камер по полигону (месту проведения очередной игры/ролёвки), чтобы можно было он-лайн смотреть игру, как-будто фильм о средневековье, например, но где сюжета нет - события развиваются сами собой.
P.S.- полевые ролёвки бывают и со 100 игроков, и 500, и даже 2000.

А чего тут непонятного? Пробовали через GPRS в интернет выходить? Нет? Попробуйте!
Картинки то ели-ели вываливаются, а уж видео...
Меня эта тема тоже интересует. У меня дачная охранка на Меге. Пытаюсь к ней передачу картинок по запросу сделать. Сначала сделал через MMS, работала, но это не айс. Надо через GPRS на FTP сервер картинки класть.

Я однажды пол года в инет только через GPRS выходил...

Кстати, нашёл интересную страницу - там и код, и схема и фотки:
http://www.riccibitti.com/witnesscam/abstract.htm
Там как раз вроде такая же камера, как я выше уже приводил, МК попроще, хотя звука, видимо, нет. Что думаете? Вообще, отпишитесь в этой теме плз - вопросов много, а ответов мало - того и глядишь скоро на обсуждение мобильников съедим. Может действительно лучше мобилу перепрограмировать? Но тогда какую?

И ещё важный вопрос: как сделать так, чтобы камера и ночью могла видеть? У меня есть маленькая (относительно) беспроводная - так там какие-то фиолетовые светодиоды (инфакрасные чтоли?) - подробнее не знаю. Расскажите плз принцип камер, видящих и днём и ночью.

1. да камера такая же. МК по проще потому что там больше и не нужно. чего тут думать?
2. я против мобилок, по многоим причинам, описывать их не буду, долго это и не благодарно.
3. да, инфракрасные. да, это подсветка.

3. да, инфракрасные. да, это подсветка.

т.е. так любую камеру можно сделать ночной?

Остались следующие вопросы:

1. Если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?
2. Какой микрофон лучше использовать? Микрофон от Siemens C45 (ME45) или другой?
3. Какой аккумулятор подойдёт, чтобы хватало суток на 5-7 круглосуточной работы?
4. Нарисуйте, пожалуйста, схему (как это всё друг с другом правильно соединять).
5. Кто осилит, напишите плиз код для Меги (где-то на форуме вроде похожий был, но не у всех работал).
6. Помогите плз с программой для компа, чтобы можно было видеть и слышать, что видит камера (полезно при установке её на объекте/дереве - дабы нормально установить (см. функционал)).
7. Возможно ли делать так, чтобы при установке смотреть что попадает в обзор камеры (см. функционал) не через ноут, а через DVD-плеер, например? Как?

[/quote]

с ИК да.

2. какую зону нужно слушать?
3. померяешь сколь будет жрать вся схема, и умножишь на час
4. ты ж сам схему привел!
5. боюсь что тебе прийдется самому всё писать.
6. см. пункт 5
7. нет.

GrayHunter писал(а):Кстати, нашёл интересную страницу - там и код, и схема и фотки:

Ну там на карточку пишется, а не в инет посылается. И тоже покадрово. Кадр за 2,5 - 3сек.
Камера через УАРТ при скорости 115.200 передаёт упакованый в Jepg кадр примерно за 0,5 - 3 сек. не упакованый примерно за 10 -15 сек. Это бутылочное горлышко. Дальше что не делай, быстрее не получится

с ИК да.

у меня есть излучатель L53F3C - такой подойдёт для этого?

2. какую зону нужно слушать?

в пределах 20 метров чтобы можно было понять человеческую речь (можно больше, но, желательно, не меньше)

4. ты ж сам схему привел!
---
Ну там на карточку пишется, а не в инет посылается.

да, схема там не полная, да и датчика движения у меня не будет, поэтому всё-таки прошу нарисовать схему, какие контакты с какими нужно соединять и т.п.

6. см. пункт 5

помнишь ты говорил, что где-то была здесь на форуме - хотя бы на неё посмотреть для начала.

Остаётся открытым вопрос: если использовать LM324, то 3 банки получаются лишними - что посоветуете оптимальнее для моих целей? Да и насколько важную роль он будет играть?

Добавлено спустя 36 минут 56 секунд:

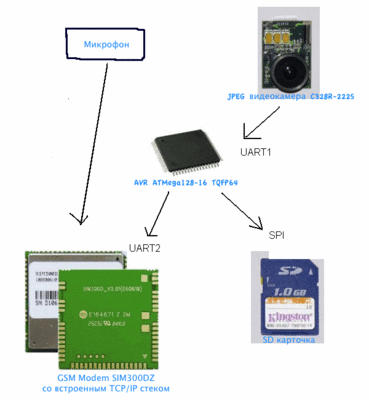

Чтобы было проще и нагляднее (например помочь мне, нарисовав схему какие контакты как соединять ) сделал картинку:

...картинка устарела - см. ниже новее...

GrayHunter писал(а):Остаётся открытым вопрос: если использовать LM324, то 3 банки получаются лишними

Ну вот видишь, как ты быстро со всеми вопросами разобрался. Остался только один
LM324 это как я понимаю четырёхканальный усилитель? А банками ты называешь каналы? Ну тогда да, три канала будут лишними.

Если нужна эффективность по использованию элементов (LM324) то испорльзуй: LM158,LM258,LM358 - там 2 операционных усилителя - можешь один не использовать, а можешь доработать как нибудь схему чтоб были оба задействованы

Думаю лучше так:

yak-40 прав - его схема удобней и рациональней
