Спаренные диоды
Сообщений: 35
• Страница 1 из 3 • 1, 2, 3
Спаренные диоды
Master » 21 июл 2009, 17:06
Купил диоды Шоттки 2 диода в одном корпусе. Распиновка вот такая у них. А как их мостом включать? Ну чтобы выпрямитель сделать.
- Вложения
-
- .JPG (1.97 КиБ) Просмотров: 2749
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Спаренные диоды
boez » 21 июл 2009, 17:26
Либо купить пару штук с диодами включенными полумостом (анод к катоду).
- boez
- Сообщения: 1981
- Зарегистрирован: 27 авг 2008, 10:45
- Откуда: Харьков
- прог. языки: С/С++
Re: Спаренные диоды
Master » 21 июл 2009, 19:31
avr123.nm.ru Тогда уже 4 и спаренные включать как один, 2*20 = 40 А
небольшой запас по току будет.
blindman, boezДумал, нету таких у них.
SERGEY_MАга.
небольшой запас по току будет.blindman, boezДумал, нету таких у них.
SERGEY_MАга.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Спаренные диоды
avr123.nm.ru » 21 июл 2009, 19:39
Master » 21 июл 2009 19:31 Вт avr123.nm.ru Тогда уже 4
Хорошо. Я не против. Одобряю - 4.
Хорошо. Я не против. Одобряю - 4.
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
Re: Спаренные диоды
-= Александр =- » 21 июл 2009, 19:42
А не проще сделать обмотку со средней точкой и юзать всего 2 диода?
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
Re: Спаренные диоды
SERGEY_M » 21 июл 2009, 22:46
я так понимаю ему мост нужен для реализации двухполярного питания усилка(ов)
а там мост нужон...
4 спарки и реально будет ништяк
а там мост нужон...
4 спарки и реально будет ништяк
-
SERGEY_M - Сообщения: 682
- Зарегистрирован: 20 мар 2009, 12:45
- Откуда: Украина, Одесса
- ФИО: Сергей
Re: Спаренные диоды

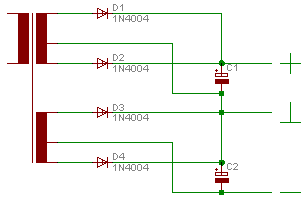

nest » 21 июл 2009, 23:22
мост нужен для реализации двухполярного питания усилка(ов), а там мост нужон...
да ?
- Вложения
-
- sdf1.png (1000 байт) Просмотров: 2670
Последний раз редактировалось nest 21 июл 2009, 23:40, всего редактировалось 2 раз(а).
-
nest - Сообщения: 977
- Зарегистрирован: 21 янв 2005, 12:16
- Откуда: Germany
- Предупреждения: -4
- прог. языки: asm
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Спаренные диоды
SERGEY_M » 21 июл 2009, 23:27
не...
не эффективное использование тр-ра
но в принципе
не эффективное использование тр-ра
но в принципе
-
SERGEY_M - Сообщения: 682
- Зарегистрирован: 20 мар 2009, 12:45
- Откуда: Украина, Одесса
- ФИО: Сергей
Re: Спаренные диоды
nest » 21 июл 2009, 23:39
если импульсник - дополнительные десять витков - похрен.
если 50 Гц - то тяжкловат массой, то да.
(подправил картинку точками соединений.)
если 50 Гц - то тяжкловат массой, то да.
(подправил картинку точками соединений.)
-
nest - Сообщения: 977
- Зарегистрирован: 21 янв 2005, 12:16
- Откуда: Germany
- Предупреждения: -4
- прог. языки: asm
Re: Спаренные диоды
Master » 21 июл 2009, 23:45
Импульсник, но чета не охота мотать 4-и обмотки, лучше я пойду еще 2 диода куплю
Ладно с диодами разобрался, еще вопрос (не потеме совсем, но не охота новую создавать). ВЧ транс мотаю проводом 0,8 мм по 5 жилок, их обязательно располагать рядышком или можно предварительно скрутить между собой, а потом намотать как одну общую жилу?
Ладно с диодами разобрался, еще вопрос (не потеме совсем, но не охота новую создавать). ВЧ транс мотаю проводом 0,8 мм по 5 жилок, их обязательно располагать рядышком или можно предварительно скрутить между собой, а потом намотать как одну общую жилу?
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
